Datasheet kt8164 Datasheet [ru]

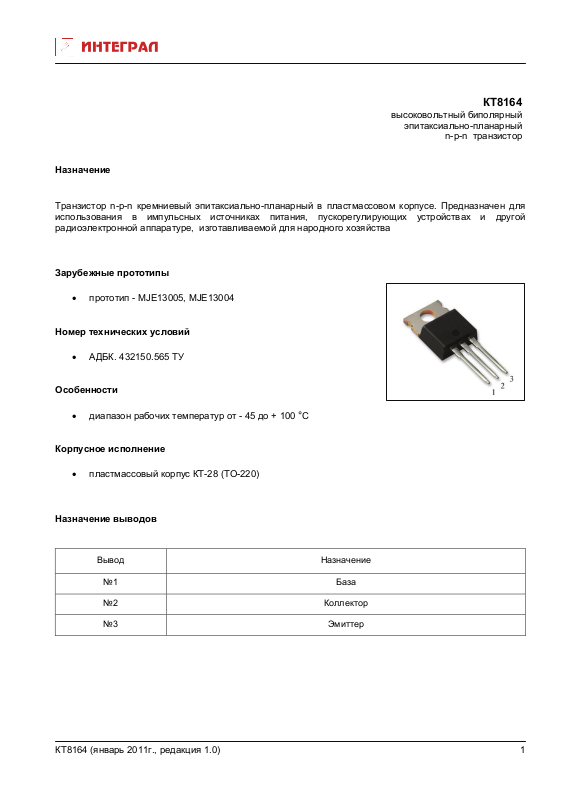

КТ8164

высоковольтный биполярный

эпитаксиально-планарный

n-p-n транзистор

Назначение

Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе. Предназначен для
использования в импульсных источниках питания, пускорегулирующих устройствах и другой
радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства

Зарубежные прототипы

• прототип - MJE13005, MJE13004

Номер технических условий

• АДБК. 432150.565 ТУ

Особенности

• диапазон рабочих температур от - 45 до

Корпусное исполнение

• пластмассовый корпус КТ-28 (ТО-220)

Назначение выводов

Вывод Назначение

№1 База

№2 Коллектор

+ 100 °С

№3 Эмиттер

КТ8164 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ8164 при Т

окр. среды

= + 25 °С

Паpаметpы Обозначение Ед.

измеp
Гр. напряжение коллектор-эмиттер
КТ8164А
КТ8164Б
Обратный ток коллектора
КТ8164А
КТ8164Б
Обратный ток коллектора *Iкбо мА Uкб=700В

Обратный ток эмиттера *Iэбо мA Uэб=9B, 1,0
Статический коэффициент передачи тока * h
Uкэ=5B, Iк=2,0A 8 40
Напряжение насыщения коллектор-эмиттер *Uкэ(нас) В Iк = 1А, Iб = 0,2A

Напряжение насыщения база-эмиттер *Uбэ(нас) В Iк = 1 A, Iб = 0,2A

Время включения
Время спада
Время рассасывания
Граничная частота коэф. передачи тока fгр. МГц Uкэ=10B, Iк=0,5A 4
Емкость коллекторного перехода Ск пФ Uкб=10B, Iэ=0,

* Uкэо гp. B Iк=10 mA, Iб=0,

Iкэо мкА Uкэ=400, Iб=0,

Uкэ=5B, Iк=1,0A 10 60

21Е

tвкл.

tсп.

tрас.

мкс Uкэ= 125В, Iк = 2 A,

Режимы измеpения Min Max

Uкэ=300, Iб=0

Uкб=600В

Iк = 2А, Iб = 0,5A
Iк = 4A, Iб = 1A

Iк = 2 A, Iб = 0,5A

Iб1= Iб2 = 0,4 A

f=1МГц

400
300

3,0
3,0

0,1

0,1

0,5

0,6
1,0

1,2

1,6

0,8

0,9
4,0

110

* - tи ≤ 300мкс, Q ≥ 100

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8164

Параметры Обозначение Ед. измер. Значение
Напряжение коллектор- база
КТ8164А
КТ8164Б
Напpяжение коллектоp-эмиттеp
КТ8164А
КТ8164Б
Напряжение эмиттер-база Uэб max В 9
Постоянный ток коллектора Iк max А 4
Импульсный ток коллектора (tu ≤5 мс, Q ≥100)
Постоянный ток базы Iб max А 2
Рассеиваемая мощность коллектора Pк max Вт 75

Uкб max В

700
600

Uкэ max В

400
300

Iк и max А 8

КТ8164 (январь 2011г., редакция 1.0)

2

ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
