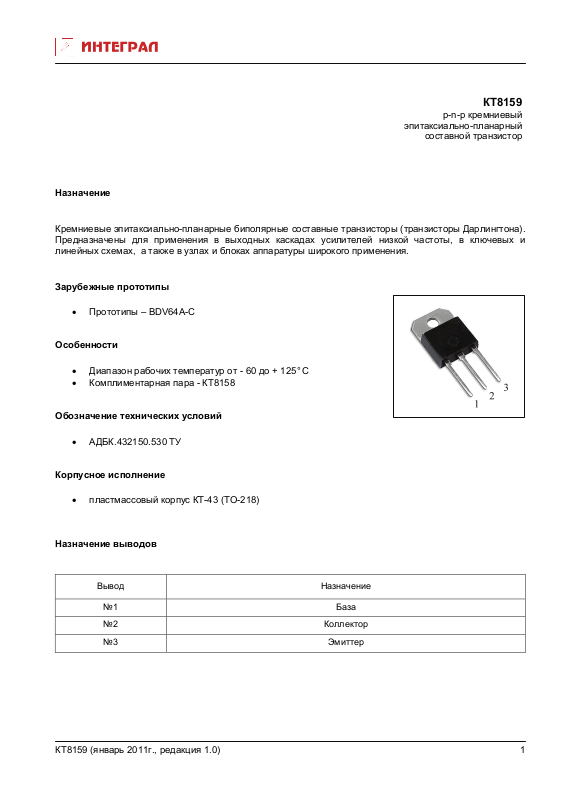

КТ8159
p-n-p кремниевый
эпитаксиально-планарный
составной транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные составные транзисторы (транзисторы Дарлингтона).
Предназначены для применения в выходных каскадах усилителей низкой частоты, в ключевых и
линейных схемах, а также в узлах и блоках аппаратуры широкого применения.
Зарубежные прототипы
• Прототипы – BDV64A-C
Особенности
• Диапазон рабочих температур от
• Комплиментаpная паpа - КТ8158
Обозначение технических условий
• АДБК.432150.530 ТУ

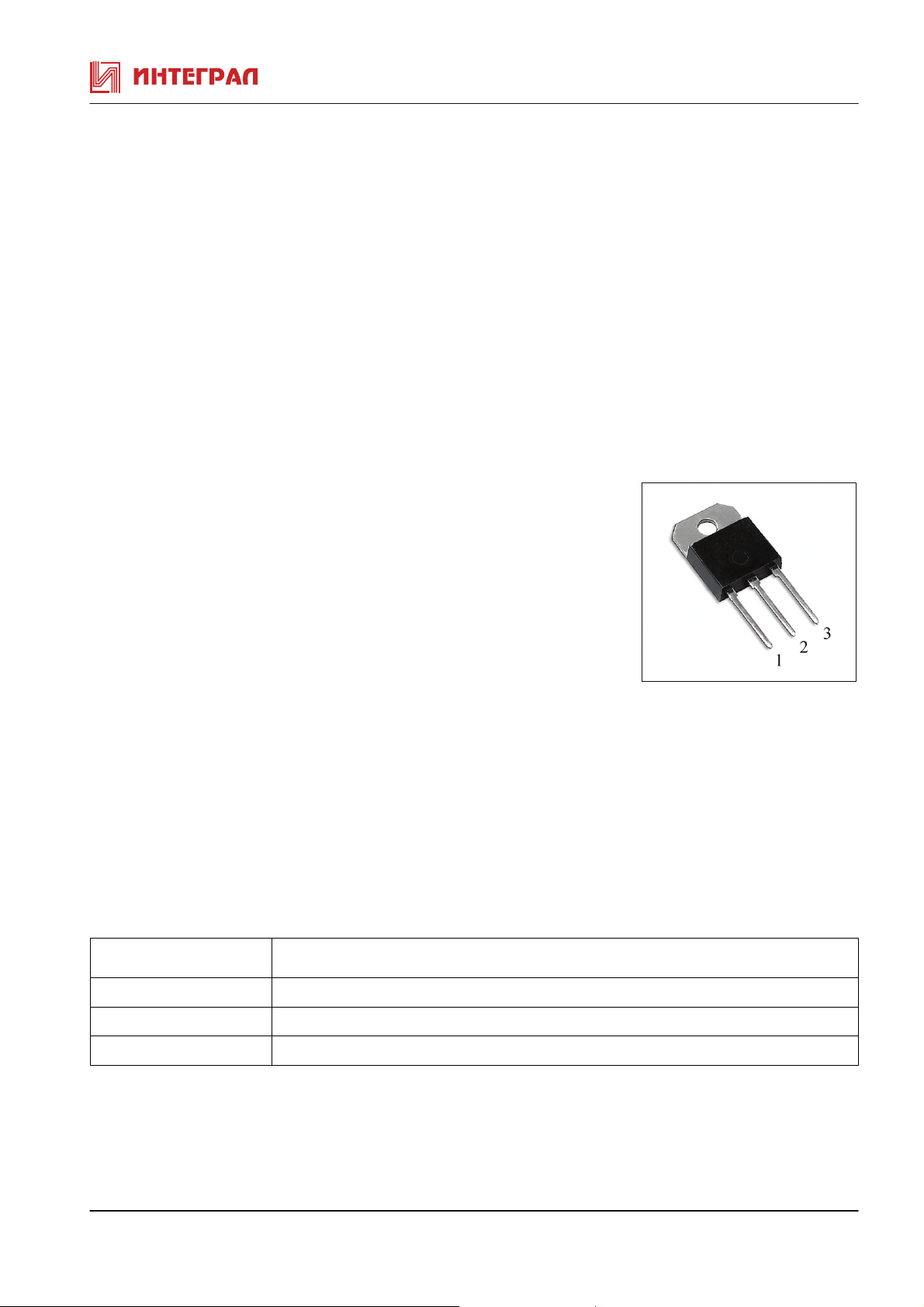

Корпусное исполнение
• пластмассовый корпус КТ-43 (ТО-218)
Назначение выводов
Вывод Назначение
№1 База
- 60 до + 125°C
№2 Коллектор
№3 Эмиттер
КТ8159 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8159 при Т
окр. среды
= +25 °С
Паpаметpы Обозначение Ед.
Режимы измеpения Min Max
изм.
Граничное напряжение коллектор-эмиттер Uкэо гp. B Iк=30mA, Iб=0
КТ8159А -60
КТ8159Б -80
КТ8159В -100
Обратный ток коллектора Iкбo мА Uкб=Uкб max, Iэ=0 -0,4
Обратный ток эмиттера Iэбо мA Uэб=-5B, Iк=0 -5,0
Статический коэффициент передачи тока h21е Uкэ=-4B, Iэ=-5A 1000
Напряжение насыщения коллектор-эмиттер Uкэ(нас) В Iк=-5A, Iб=-20мA -2,0
Время включения tвкл. * мкс Iк=-5А, Iб1=-20мА, 0,5
Время спада tсп. * Iб2=-20мА, Uкэ=-16В 2,5
Время задержки tзд. * 1,1
* Спpавочные паpаметpы
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8158
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-база
КТ8159А
Uкб max В
-60
КТ8159Б -80
КТ8159В -100
Напpяжение коллектоp-эмиттеp:
КТ8159А
КТ8159Б
КТ8159В
Uкэ max В
-60
-80
-100
Напряжение эмиттер-база Uэб max В -5
Постоянный ток коллектора Iк max А -12
Импульсный ток коллектора (tu ≤10 мс, Q ≥100)
Iки max А -20
Постоянный ток базы Iб max А -0,5
Рассеиваемая мощность коллектора: Pк max Вт 125
Температура перехода Tj °C 150
КТ8159 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ8159 (январь 2011г., редакция 1.0)
3
