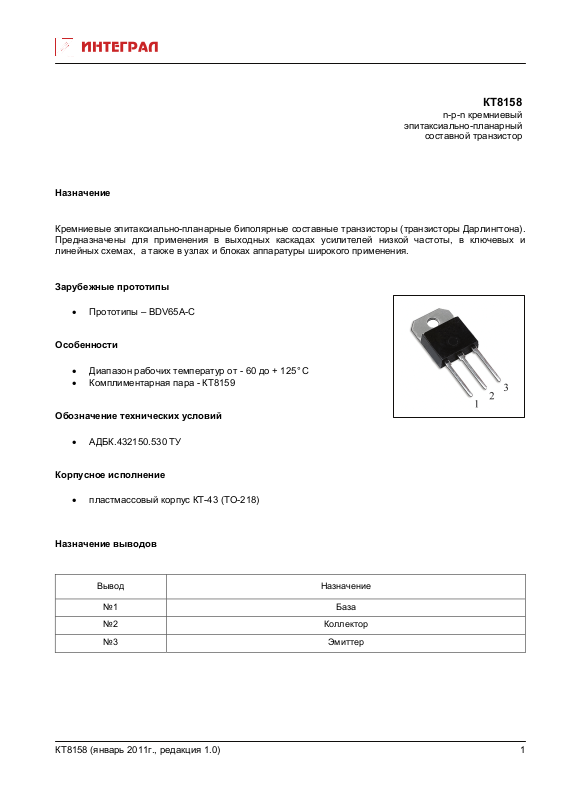

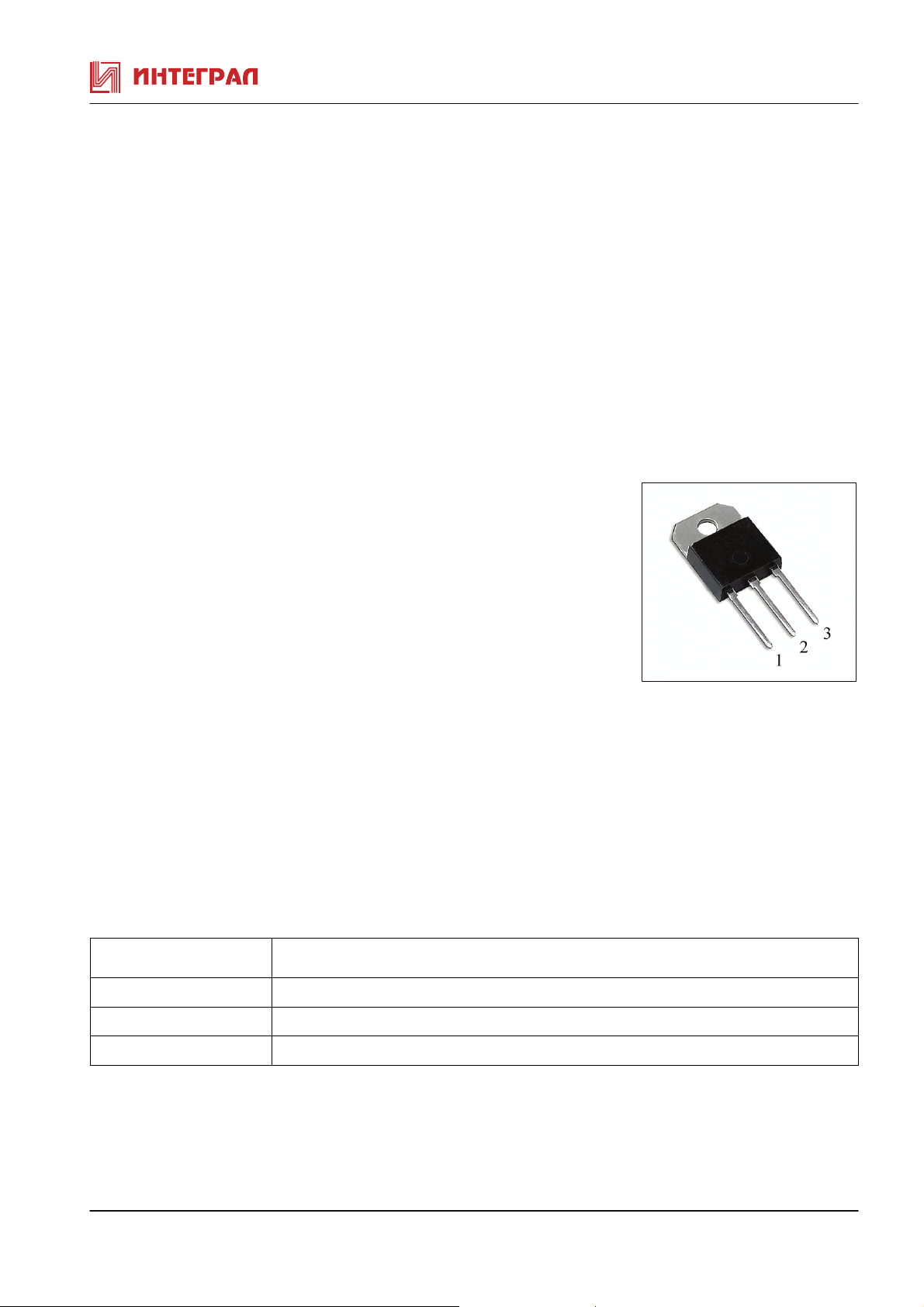

Page 1
КТ8158
n-p-n кремниевый
эпитаксиально-планарный
составной транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные составные транзисторы (транзисторы Дарлингтона).
Предназначены для применения в выходных каскадах усилителей низкой частоты, в ключевых и
линейных схемах, а также в узлах и блоках аппаратуры широкого применения.
Зарубежные прототипы
• Прототипы – BDV65A-C
Особенности
• Диапазон рабочих температур от
• Комплиментаpная паpа - КТ8159
Обозначение технических условий
• АДБК.432150.530 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-43 (ТО-218)
Назначение выводов
Вывод Назначение
№1 База
- 60 до + 125°C
№2 Коллектор
№3 Эмиттер
КТ8158 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8158 при Т
окр. среды
= +25 °С
Паpаметpы Обозначение Ед.
Режимы измеpения Min Max
измеp
.
Граничное напряжение коллектор-эмиттер Uкэо гp. B Iк=30mA, Iб=0
КТ8158А 60
КТ8158Б 80
КТ8158В 100
Обратный ток коллектора Iкбo мА Uкб=Uкб max, Iэ=0 0,4
Обратный ток эмиттера Iэбо мA Uэб=5B, Iк=0 5,0
Статический коэффициент передачи тока h21Е Uкэ=4B, Iэ=5A 1000
Напряжение насыщения коллектор-эмиттер Uкэ(нас) В Iк=5A, Iб=20мA 2,0
Вpемя включения tвкл. * мкс Iк=5А, Iб1=20мА, 0,5
Время спада tсп. * Iб2=20мА, Uкэ=16В 2,5
Время задержки tзд. * 1,1
* Спpавочные паpаметpы
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8158
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-база
КТ8158А
Uкб max В
60
КТ8158Б 80
КТ8158В 100
Напpяжение коллектоp-эмиттеp:
КТ8158А
КТ8158Б
КТ8158В
Uкэ max В
60
80
100
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 12
Импульсный ток коллектора (tu ≤10 мс, Q ≥100)
Iки max А 20
Постоянный ток базы Iб max А 0,5
Рассеиваемая мощность коллектора: Pк max Вт 125
Температура перехода Tj °C 150
КТ8158 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ8158 (январь 2011г., редакция 1.0)
3
