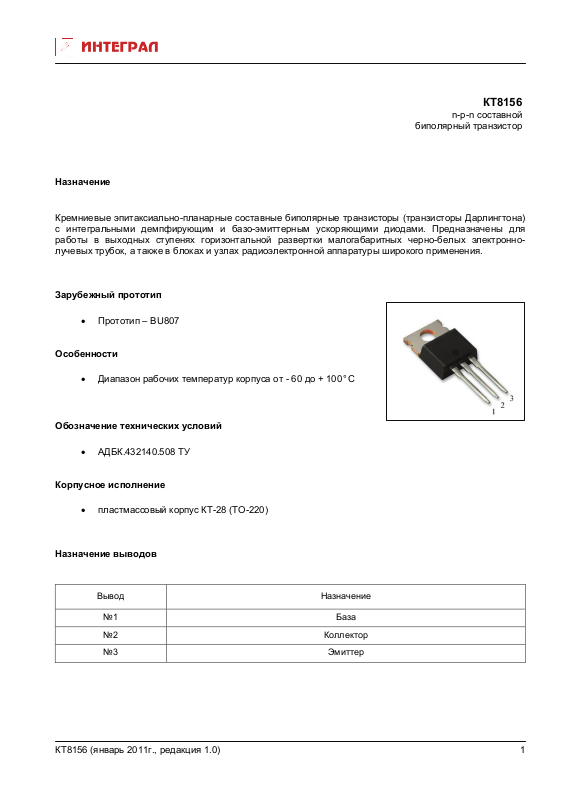

КТ8156
n-p-n составной
биполярный транзистор
Назначение
Кремниевые эпитаксиально-планарные составные биполярные транзисторы (транзисторы Дарлингтона)
с интегральными демпфирующим и базо-эмиттерным ускоряющими диодами. Предназначены для
работы в выходных ступенях горизонтальной развертки малогабаритных черно-белых электроннолучевых трубок, а также в блоках и узлах радиоэлектронной аппаратуры широкого применения.
Зарубежный прототип
• Прототип
– BU807
Особенности
• Диапазон рабочих температур корпуса от - 60 до + 100°C
Обозначение технических условий
• АДБК.432140.508 ТУ

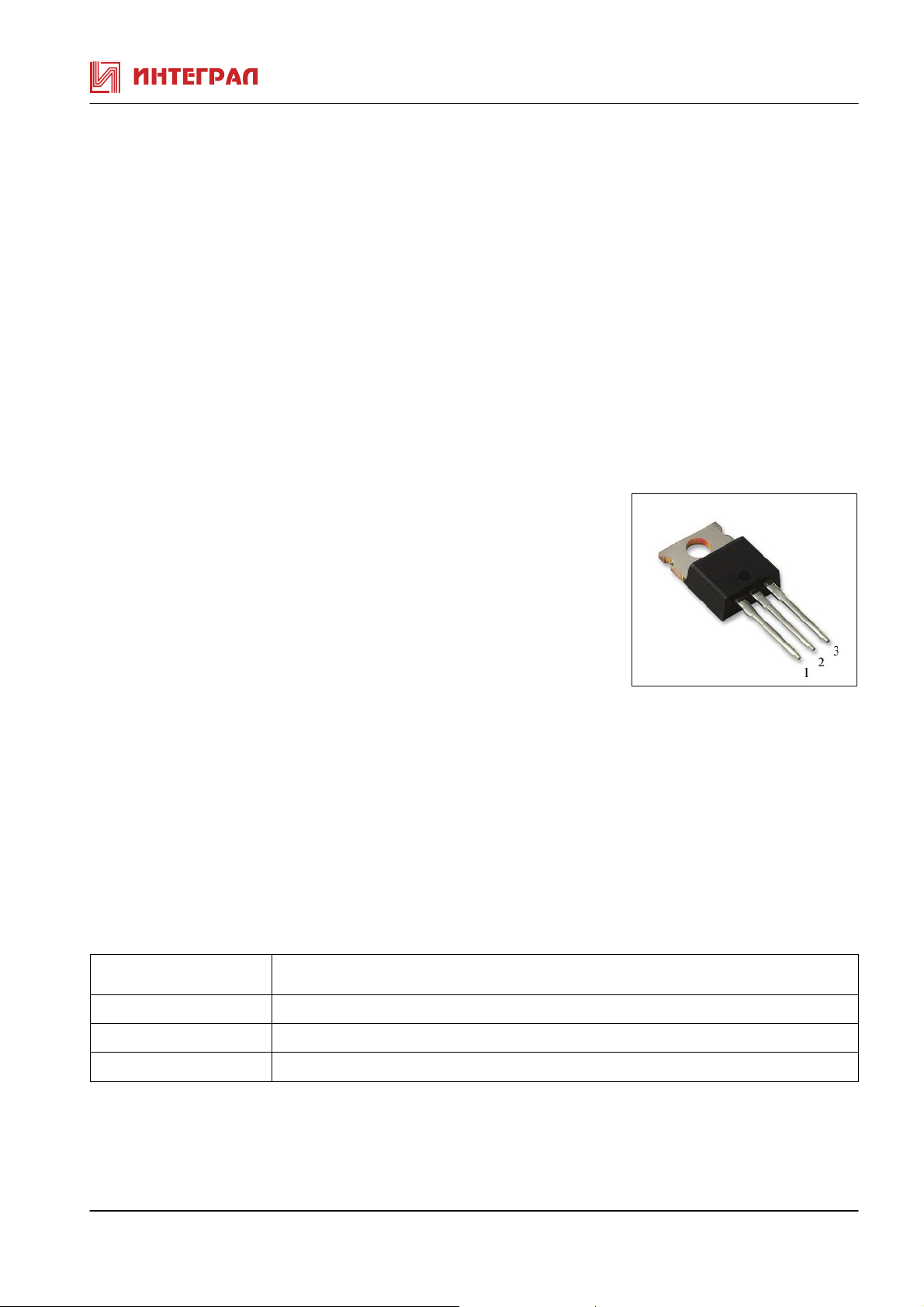

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ8156 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8156 при Т
окр. среды
= 25 °С
Паpаметpы Обознач. Ед. измеp. Режимы измеpения Min Max
Граничное напряжение коллектор-эмиттер Uкэо гp. B Iк=100mA, Iб=0
КТ8156А tu <500мкс,Q>100 150
КТ8156Б 200
Обратный ток коллектора Iкбo мА Uкб=330B, Iэ=0 1,0
Обратный ток коллектор-эмиттер Iкэк мA Uкэ=330B, Uэб=0 1,0
Статический коэффициент передачи тока h
Напряжение насыщения коллектор-
Uкэ=1,5B, Iэ=5A 100
21Е
Uкэ нас В Iк=5A, Iб=50мA 1,5
эмиттер
Напряжение насыщения база-эмиттер Uбэ нас В Iк=5A, Iб=50мA 2,4
Таблица 2. Предельно допустимые электрические режимы КТ8156
Параметры Обозначение Единица
Значение
измер.
Напряжение коллектор-база Uкб max В 330
Напpяжение коллектоp-эмиттеp: Uкэ max В
КТ8156А
КТ8156Б
150
200
Напряжение эмиттер-база Uэб max В 6
Постоянный ток коллектора Iк max А 8
Импульсный ток коллектора ( τu ≤10 мс, Q ≥100)
Iки max А 15
Рассеиваемая мощность коллектора: Pк max Вт
пpи Ткоpп. -60 ÷ +25°С
пpи Токр.сp. -60 ÷ +25°С
60
1,5
Температура перехода Tj °C 150
КТ8156 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КТ8156 (январь 2011г., редакция 1.0)
