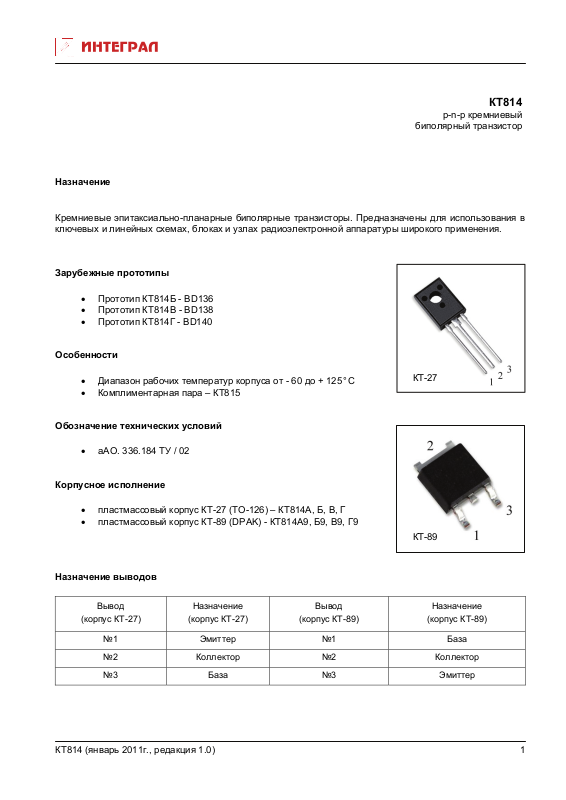

КТ814
p-n-p кремниевый
биполярный транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы. Предназначены для использования в
ключевых и линейных схемах, блоках и узлах радиоэлектронной аппаратуры широкого применения.
Зарубежные прототипы
• Прототип КТ814Б - BD136
• Прототип КТ814В - BD138
• Прототип КТ814Г - BD140
Особенности
• Диапазон рабочих температур корпуса от - 60 до + 125°C
• Комплиментарная пара – КТ815
Обозначение технических условий
• аАО. 336.184 ТУ / 02

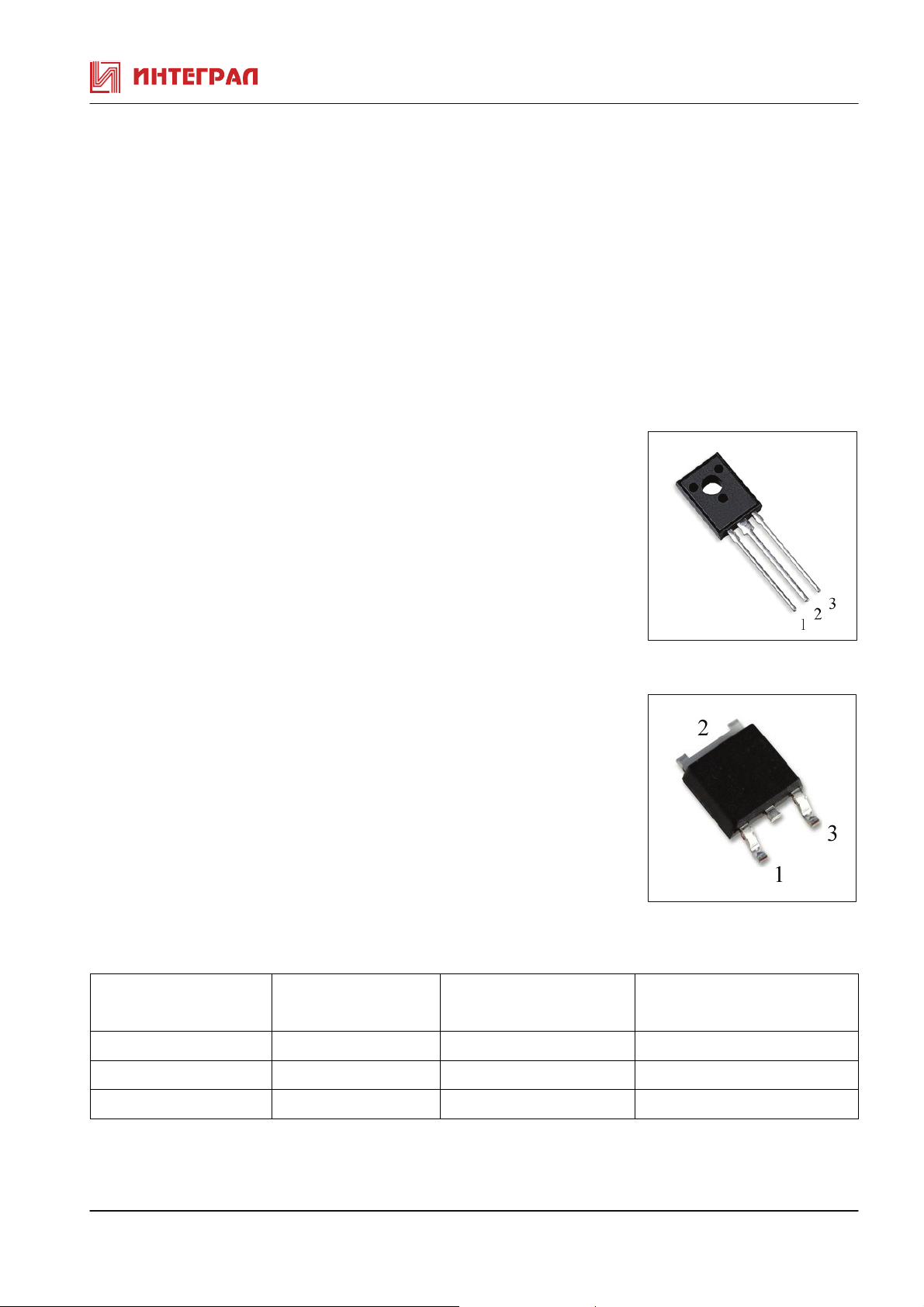

Корпусное исполнение
• пластмассовый корпус КТ-27 (ТО-126) – КТ814А, Б, В, Г
• пластмассовый корпус КТ-89 (DPAK) - КТ814А9, Б9, В9, Г9
Назначение выводов
Вывод
(корпус КТ-27)
Назначение
(корпус КТ-27)
(корпус КТ-89)
Вывод
КТ-27
КТ-89
Назначение
(корпус КТ-89)
№1 Эмиттер №1 База
№2 Коллектор №2 Коллектор
№3 База №3 Эмиттер
КТ814 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ814 при Т
окр. среды
= 25 °С
Паpаметpы Обозна-
Ед. измеp Режимы измеpения Min Max
чение
Граничное напряжение колл-эмит
КТ814А, А9
Uкэо гp. B Iэ=50mA,
tи=0,3 - 1 мс
30
КТ814Б, Б9 45
КТ814В, В9
КТ814Г, Г9
Обратный ток коллектора
КТ814А, А9, Б, Б9
КТ814В, В9, Г, Г9
Обратный ток коллектор-эмиттер
КТ814А, А9, Б, Б9
КТ814В, В9, Г, Г9
Статический коэффициент передачи тока
КТ814А, А9, Б, Б9, В, В9
65
85
Iкбо мкА
Uкэ=50 В
Uкэ=65 В
Iкэr мкА
Uкэ=50 В, Rбэ≤100 Ом
Uкэ=65 В, Rбэ≤100 Ом
h
21э
Uкб=2 B, Iэ=0,15A
100
100
40
275
50
50
КТ814Г, Г9 30 275
Напряжение насыщения коллектор-эмиттер Uкэ нас В Iк=0,5 A, Iб=50 мA 0,6
Таблица 2. Предельно допустимые электрические режимы КТ814
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-эмиттер (Rэб≤100Ом)
КТ814А, А9
КТ814Б, Б9
КТ814В, В9
КТ814Г, Г9
Uкэ max В
40
50
70
100
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 1,5
Импульсный ток коллектора Iки max А 3
Максимально допустимый постоянный ток базы Iб max А 0,5
Рассеиваемая мощность коллектора Pк max Вт 10
Температура перехода Tпер °C 150
КТ814 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КТ814 (январь 2011г., редакция 1.0)
3
