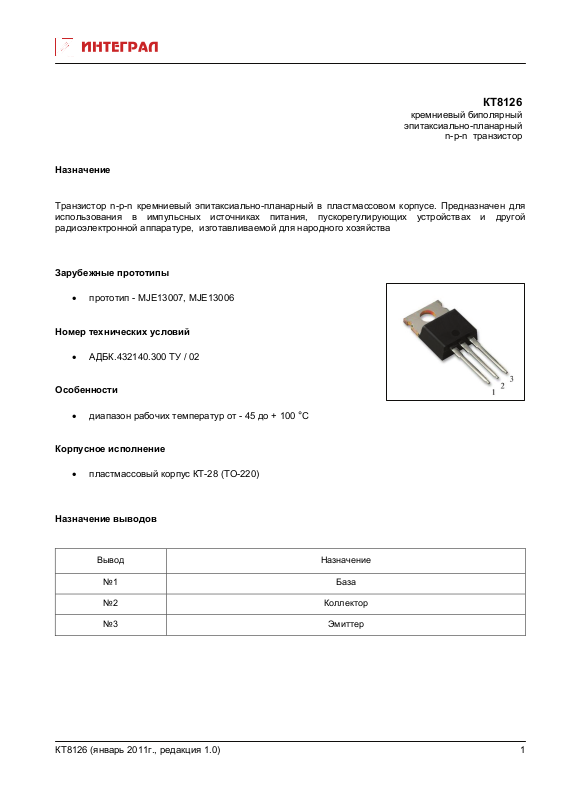

КТ8126

кремниевый биполярный

эпитаксиально-планарный

n-p-n транзистор

Назначение

Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе. Предназначен для
использования в импульсных источниках питания, пускорегулирующих устройствах и другой
радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства

Зарубежные прототипы

• прототип - MJE13007, MJE13006

Номер технических условий

• АДБК.432140.300 ТУ / 02

Особенности

• диапазон рабочих температур от - 45 до

Корпусное исполнение

• пластмассовый корпус КТ-28 (ТО-220)

Назначение выводов

Вывод Назначение

№1 База

№2 Коллектор

+ 100 °С

№3 Эмиттер

КТ8126 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ8126 при Т

окр. среды

= + 25 °С

Паpаметpы Обозна-

чение
Гр. напряжение колллектор-эмиттер
КТ8126А1
КТ8126Б1
Обратный ток коллектор-эмиттер
КТ8126А1
КТ8126Б1

Обратный ток коллектор-змиттер
КТ8126А1
КТ8126Б1
Обратный ток эмиттера Iэбо мA Uэб=9B 0,1
Статический коэффициент передачи тока * h
Uкэ=5B, Iк=5,0A 5 30
Напряжение насыщения коллектор-эмиттер *Uкэ нас В Iк=2,0A, Iб=0,4A

Напряжение насыщения база-эмиттер *Uбэ нас В Iк=2,0A, Iб=0,4A

Емкость коллекторного перехода (типовое) Ск пФ Uкб=10B, Iэ=0,

Вpемя включения tвкл мкс Uкэ=125В, Iк=5А, 1,6
Вpемя рассасывания tрасс I
Вpемя спада tсп 0,7

* Uкэо гp. B Iк=10mA, Iб=0

* Iкэо мкА

* Iкэк мА

Uкэ=5B, Iк=2,0A 8 40

21Е

Ед.

измеp

Режимы измеpения Min Max

400

Uкэ=400 В, Rэб=∞
Uкэ=300 В, Rэб=∞

Uкэ=700 В, Uэб=0
Uкэ=600 В, Uэб=0

Iк=5,0A, Iб=1A
Iк=8,0A, Iб=2A

Iк=5,0A, Iб=1,0A

f=1МГц

=1А 3

Б1=IБ2

300

5,0
5,0

0,1
0,1

1

2
3

1,2

1,6

120

* - tи ≤ 300мкс, Q ≥ 100

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8126

Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база
КТ8126А1
КТ8126Б1
Напpяжение коллектоp-эмиттеp
КТ8126А1
КТ8126Б1
Напряжение эмиттер-база Uэб max В 9
Постоянный ток коллектора Iк max А 8,0
Импульсный ток коллектора (tu ≤5 мс, Q ≥100)
Постоянный ток базы Iб max А 4
Рассеиваемая мощность коллектора Pк max Вт 80
Тепловое сопротивление переход-среда Rt пер-ср °C/Вт 62,5
Тепловое сопротивление переход-корпус Rt пер-корп °C/Вт 1,56

Uкб max

Uкэ max

Iки max А 16,0

В

В

700
600

400
300

КТ8126 (январь 2011г., редакция 1.0)

2

ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь

Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой

учтенный экземпляр технических условий или этикетку на изделие.

ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик

изделий без предварительного уведомления.

Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные

полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является

ближайшим или функциональным аналогом.

Контактная информация предприятия доступна на сайте:

http://www.integral.by

прототипы не подразумевают
