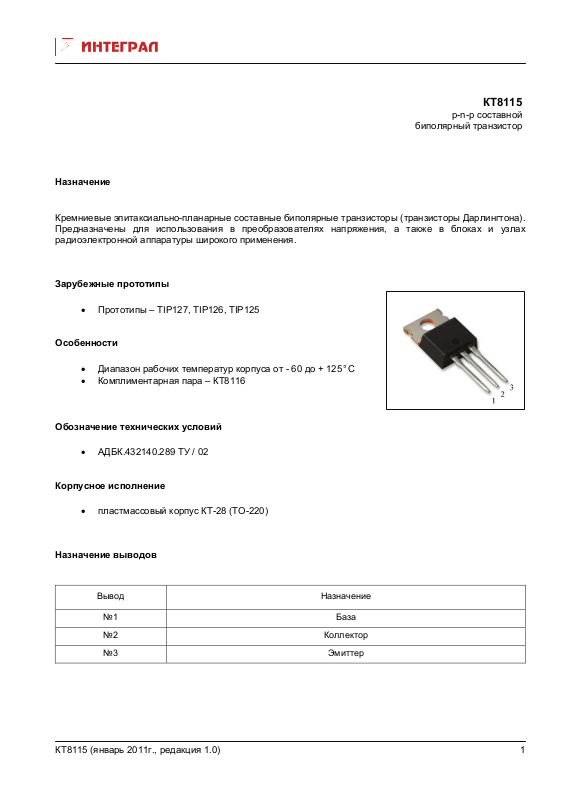

КТ8115
p-n-p составной
биполярный транзистор
Назначение
Кремниевые эпитаксиально-планарные составные биполярные транзисторы (транзисторы Дарлингтона).
Предназначены для использования в преобразователях напряжения, а также в блоках и узлах
радиоэлектронной аппаратуры широкого применения.
Зарубежные прототипы
• Прототипы – TIP127, TIP126, TIP125
Особенности
• Диапазон рабочих температур корпуса от - 60 до + 125°C
• Комплиментарная пара – КТ8116
Обозначение технических условий
• АДБК.432140.289 ТУ / 02

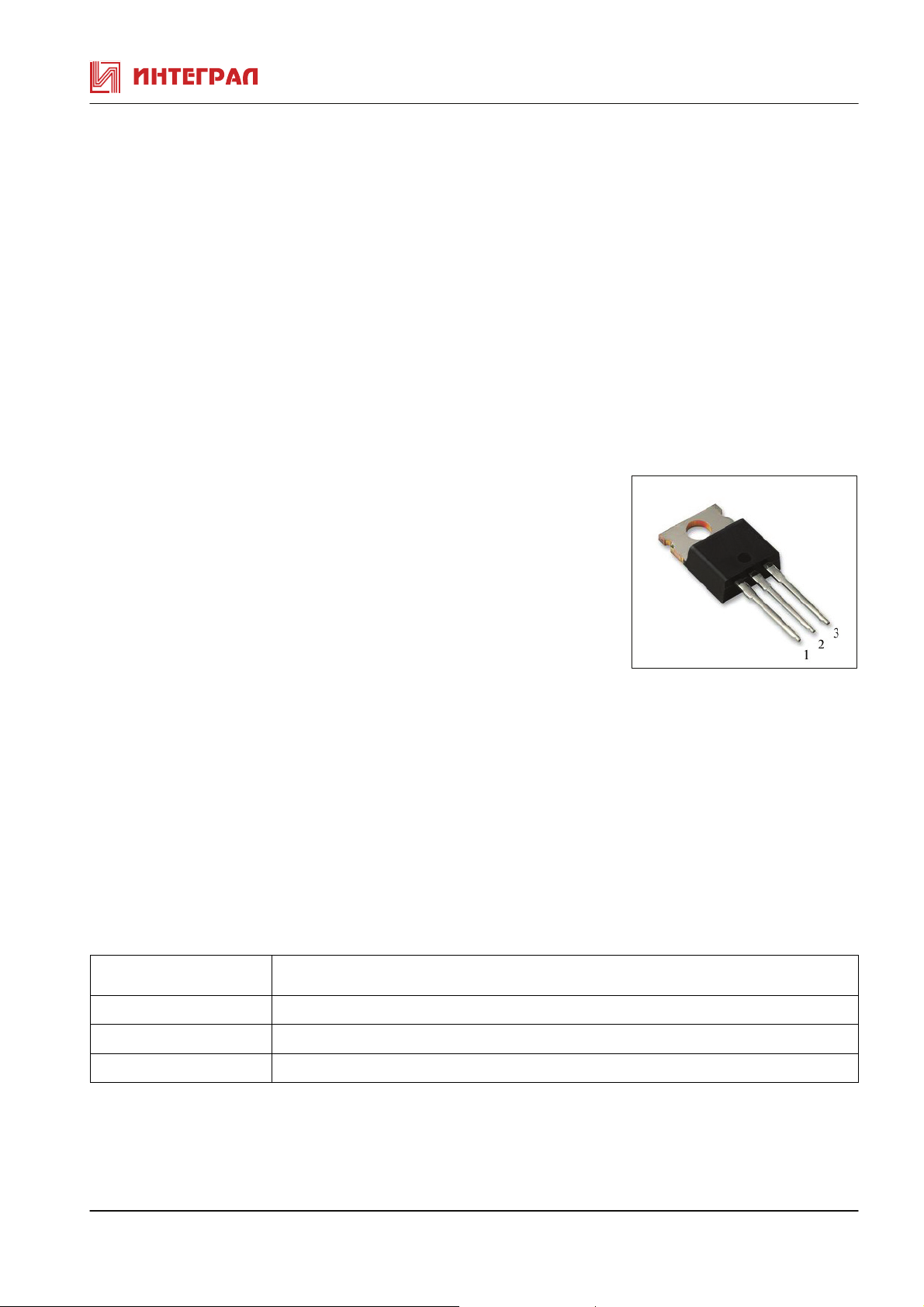

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ8115 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8115 при Т
окр. среды
= 25 °С
Паpаметpы Обозн. Ед. изм. Режимы
Min Max
измеpения
Граничное напряжение коллектор-эмиттер * Uкэо гp. B
КТ8115А Iк=100mA, Iб=0 100
КТ8115Б
КТ8115В
Обратный ток коллектора
КТ8115А
КТ8115Б
КТ8115В
Обратный ток коллектор-эмиттер
КТ8115А
КТ8115Б
80
60
Iкбо мА
Uкб=100В, Iэб=0
0,2
Uкб=80В,
Uкб=60В,
Iкэr мА
Uкб=50В, R=∞
0,5
Uкб=40В,
Uкб=30В,
КТ8115В
Обратный ток эмиттер-база Iэбо мА Uэб=5В, Iк=0 2
Статический коэффициент передачи тока * h
Uкэ=3B, Iк=0,5A 1000
21э
Uкэ=3B, Iк=3A 1000
Напряжение насыщения коллектор-эмиттер * Uкэ(нас) В Iк=3A, Iб=12мA
2,0
Ik=5A, Iб=20mA
Напряжение насыщения база-эмиттер * Uбэ(нас) В Iк=3A, Iб=12мA 2,5
Граничная частота коэффициента
передачи тока
fгр. МГц Uкэ=4B, Iк=3A,
f=1kГц
4
* tи ≤ 300мкс, Q>100
Таблица 2. Предельно допустимые электрические режимы КТ8115
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-база
КТ8115А
КТ8115Б
КТ8115В
Напpяжение коллектоp-эмиттеp
КТ8115А
КТ8115Б
КТ8115В
Uкб max
В
100
80
60
Uкэ max
В
100
80
60
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 5
Импульсный ток коллектора Iки max А 8
Рассеиваемая мощность коллектора Pк max Вт 65
Температура перехода Tпер °C 150
КТ8115 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
