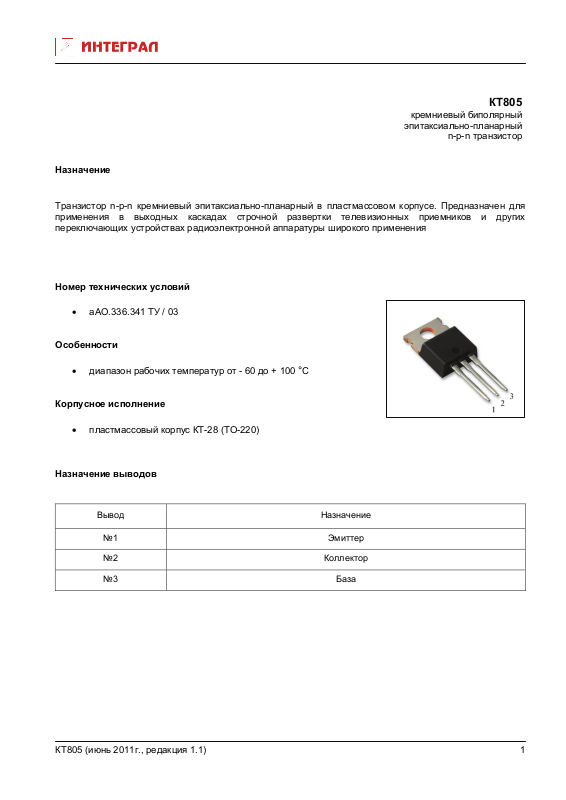

КТ805
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе. Предназначен для
применения в выходных каскадах строчной развертки телевизионных приемников и других
переключающих устройствах радиоэлектронной аппаратуры широкого применения
Номер технических условий
• аАО.336.341 ТУ / 03
Особенности
• диапазон рабочих температур от - 60 до + 100

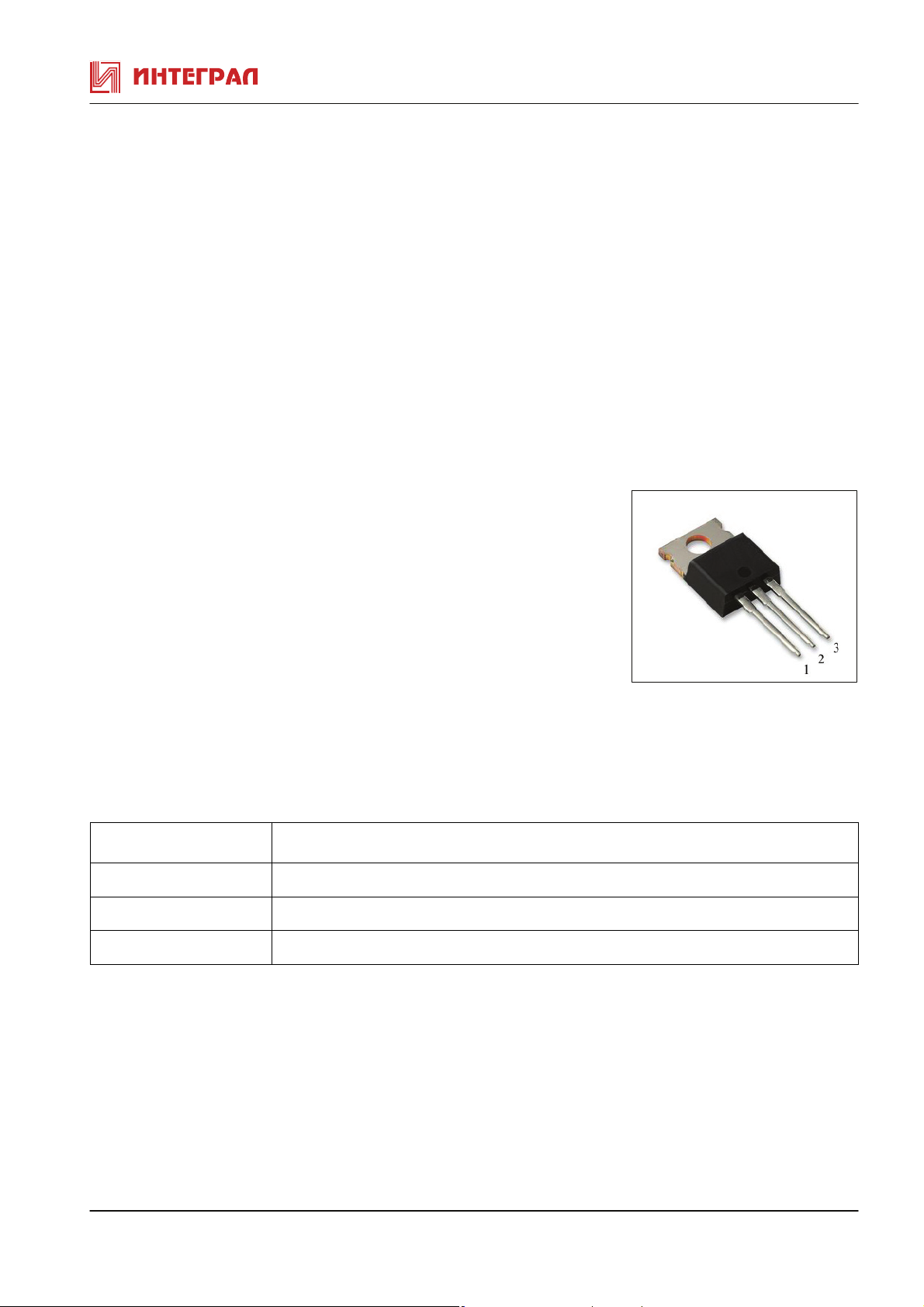

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 Коллектор
№3 База
КТ805 (июнь 2011г., редакция 1.1)
°С
1
Page 2
Таблица 1. Основные электрические параметры КТ805 при Т
окр. среды
= +25 °С
Паpаметpы Обозначение Ед.
изм.
Обратный ток коллектор-эмиттер
КТ805АМ
КТ805БМ, ВМ
Обратный ток коллектор-эмиттер
КТ805ИМ
Обратный ток эмиттера
КТ805АМ, БМ, ВМ
КТ805ИМ
Статический коэффициент передачи тока
КТ805АМ, БМ, ВМ
КТ805ИМ 25
Напряжение насыщения
коллектор-эмиттер
КТ805АМ
КТ805БМ
КТ805ВМ
КТ805ИМ
Напряжение насыщения база-эмиттер
КТ805АМ
КТ805БМ
КТ805ВМ
Iкэr мА Uкэ и.=160В, Rэб=10 Ом
Iкэr мA
Iэбо мА Uэб=5В
h
Uкэ и.=10B, Iк=2A
21э
Uкэ нас
Uбэ нас
В
В Iк=5A, Iб=0,5мA
Режимы измеpения Min Max
Uкэ и.=135В, Rэб=10 Ом
Uкэо=60B, Rэб =
Iк=5A, Iб=0,5A
Iк=5A, Iб=0,5A
Iк=2А, Iб=0,2A
Iк=2А, Iб=0,2A
∞
15
2,5
5,0
2,5
3,0
2,5
5,0
5,0
25
25
3
50
5
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ805
Параметры Обозначение Ед. изм. Значение
Импульсное напряжение коллектор-эмиттер
(Rэб=10 Ом, tи ≤ 500 мкс, tнр=tсп ≤ 15 мкс, Q ≥ 10)
КТ805АМ
КТ805БМ, ВМ
Постоянное напряжение коллектоp-эмиттеp
КТ805ИМ (при Rэб=100 Ом)
КТ805АМ, БМ, ВМ, ИМ (при Rэб= ∞ Ом)
Напряжение эмиттер-база Uэб max В 5,0
Постоянный ток коллектора Iк max А 5,0
Импульсный ток коллектора
КТ805АМ, БМ, ВМ, ИМ (tи ≤ 200 мкм, Q ≥ 1.5, tнр=tсп ≤40 мкс)
Максимально допустимый постоянный ток базы Iб max А 2,0
Постоянная рассеиваемая мощность коллектора
при Тк ≤ 50 °С
Uкэ и max В
160
135
Uкэr max В 70
Iки max
А
Pк max Вт 30
60
8,0
КТ805 (июнь 2011г., редакция 1.1)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ805 (июнь 2011г., редакция 1.1)
