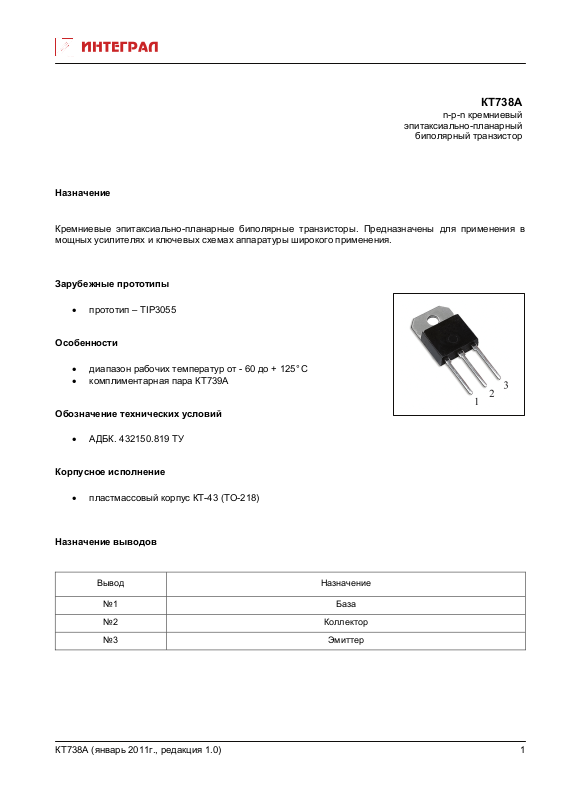

Page 1
КТ738А
n-p-n кремниевый
эпитаксиально-планарный
биполярный транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы. Предназначены для применения в
мощных усилителях и ключевых схемах аппаратуры широкого применения.
Зарубежные прототипы
• прототип – ТIP3055
Особенности
• диапазон рабочих температур от - 60 до + 125°C
• комплиментарная пара КТ739А
Обозначение технических условий
• АДБК
Корпусное исполнение

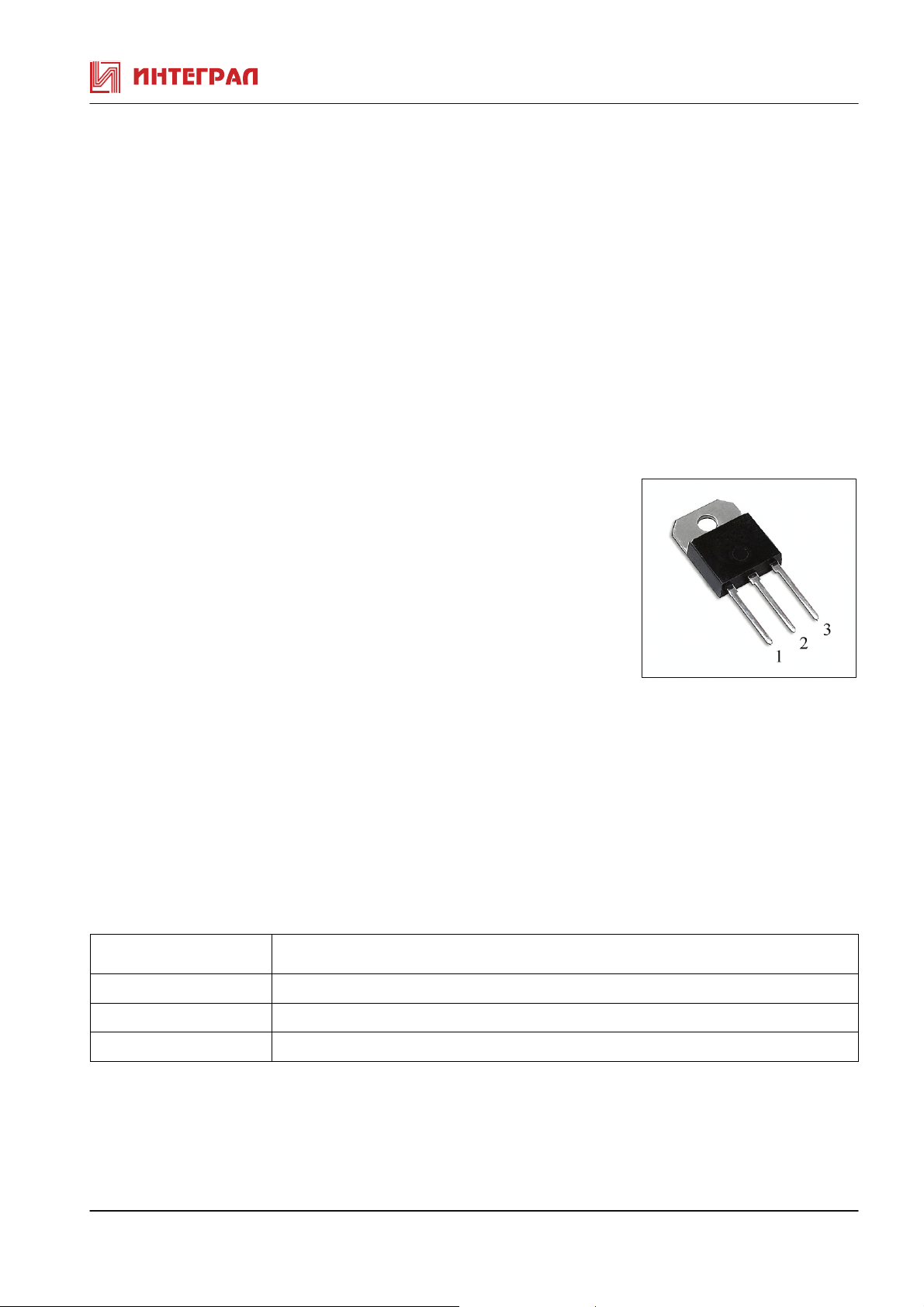

• пластмассовый корпус КТ-43 (ТО-218)
Назначение выводов
. 432150.819 ТУ
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ738А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ738А при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. измеp Режимы
Min Max
измеpения
Граничное напряжение коллектор-эмиттер Uкэо гp. B Iк=30mA, Iб=0 60
Обратный ток коллектора Iкбo мА Uкб=100В,Iэ=0 1,0
Обратный ток коллектор-эмиттер Iкэо
Iкэr
мА мА Uкэ=30В, Iб=0
Uкэ=70В, Iб=0,
0,7
1,0
Rбэ=100Ом
Обратный ток эмиттера Iэбо мA Uэб=7B, Iк=0 5,0
Статический коэффициент передачи тока h
Uкэ=4B, Iк=4A 20 70
21Е
Uкэ=4B, Iк=10A 5 -
Напряжение насыщения коллектор-эмиттер Uкэ(нас) В Iк=4A, Iб=0,4A
Iк=10A, Iб=3,3A
1,1
3,0
Напряжение насыщения база-эмиттер Uбэ(нас) В Iк=4,0A, Iб=0,4A 1,8
Граничная частота коэф. передачи тока fгр. МГц Uкэ=5B, Iк=0,1A, 4,0
f=1Мгц
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ738А
Параметры Обозначение Единица
Значение
измер.
Напряжение коллектор-база Uкб max В 100
Напpяжение коллектоp-эмиттеp Uкэ max В 60
Напpяжение коллектоp-эмиттеp (Rэб=100 Ом) Uкэr max В 70
Напряжение эмиттер-база Uэб max В 7
Постоянный ток коллектора Iк max А 15
Постоянный ток базы Iб max А 7
Рассеиваемая мощность коллектора Pк max Вт 90
Тепловое сопротивление переход-корпус Rt пер-ср °C/Вт 1,39
Температура перехода Tj °C 150
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КТ738А (январь 2011г., редакция 1.0)
2
