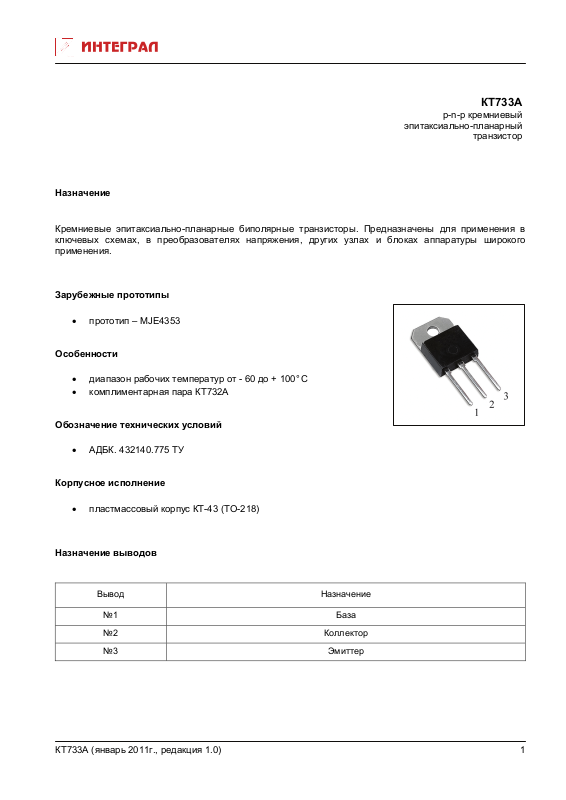

КТ733А
p-n-p кремниевый
эпитаксиально-планарный
транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы. Предназначены для применения в
ключевых схемах, в преобразователях напряжения, других узлах и блоках аппаратуры широкого
применения.
Зарубежные прототипы
• прототип – MJE4353
Особенности
• диапазон рабочих температур от - 60 до + 100°C
• комплиментарная пара КТ732А
Обозначение технических условий
• АДБК. 432140.775 ТУ

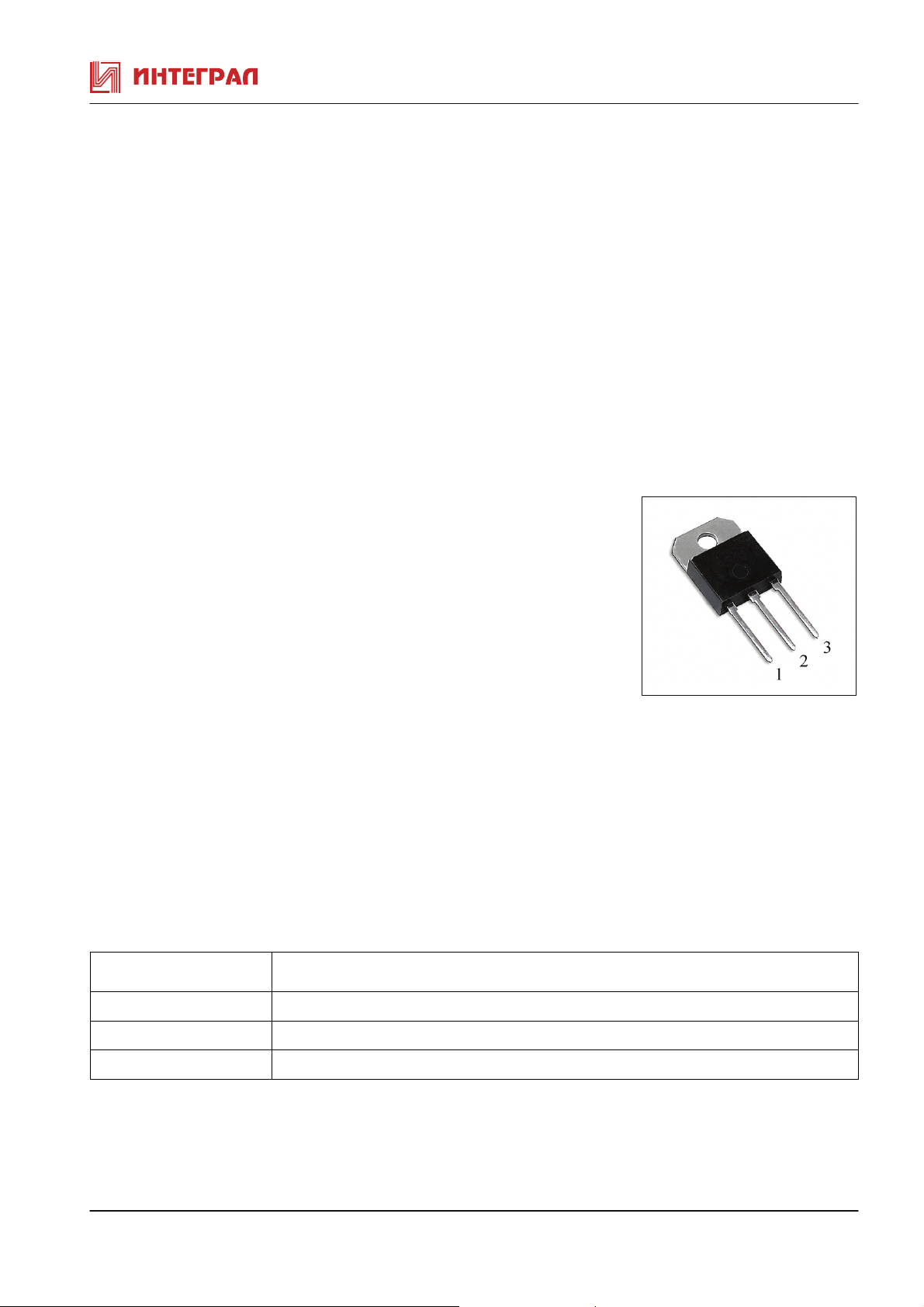

Корпусное исполнение
• пластмассовый корпус КТ-43 (ТО-218)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ733А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ733А при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Граничное напряжение коллектор-эмиттер Uкэо гp. B Iк=0,2 A, Iб=0 160
Обратный ток коллектора Iкбо мA Uкб=160В,Iэ=0 0,75
Обратный ток коллектор-эмиттер Iкэо
Iкэr
мА
мА
Uкэ=80В, Iб=0
Uкэ=160В,
0,75
1,0
Rбэ=100Ом
Обратный ток эмиттера Iэбо мA Uэб=7 B, Iк=0 1,0
Статический коэффициент передачи тока h
Uкэ=2 B, Iк=8 A >15
21Е
Uкэ=4 B, Iк=16 A >8 -
Напряжение насыщения коллектор-эмиттер Uкэ(нас) В Iк=8 A, Iб=0,8 A
Iк=16 A, Iб=2 A
2,0
3,5
Напряжение насыщения база-эмиттер Uбэ(нас) В Iк=16 A, Iб=2 A 3,9
Граничная частота коэф. передачи тока fгр. МГц Uкэ=20B, Iк=1A, 1,0
f=0,5Мгц
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ733А
Параметры Обозначение Единица
Значение
измер.
Напряжение коллектор-база Uкб max В 160
Напpяжение коллектоp-эмиттеp Uкэ max В 160
Напряжение эмиттер-база Uэб max В 7
Постоянный ток коллектора Iк max А 16
Импульсный ток коллектора (tи<5мс, Q>10) Iк, и max А 20
Постоянный ток базы Iб max А 5
Рассеиваемая мощность коллектора Pк max Вт 90
Температура перехода Tj °C 150
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КТ733А (январь 2011г., редакция 1.0)
