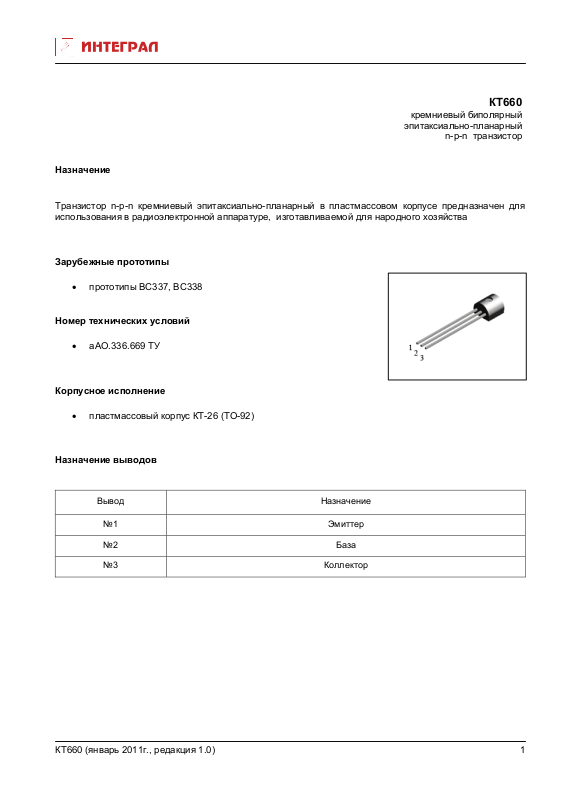

КТ660

кремниевый биполярный

эпитаксиально-планарный

n-p-n транзистор

Назначение

Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для
использования в радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства

Зарубежные прототипы

• прототипы BС337, BC338

Номер технических условий

• аАО.336.669 ТУ

Корпусное исполнение

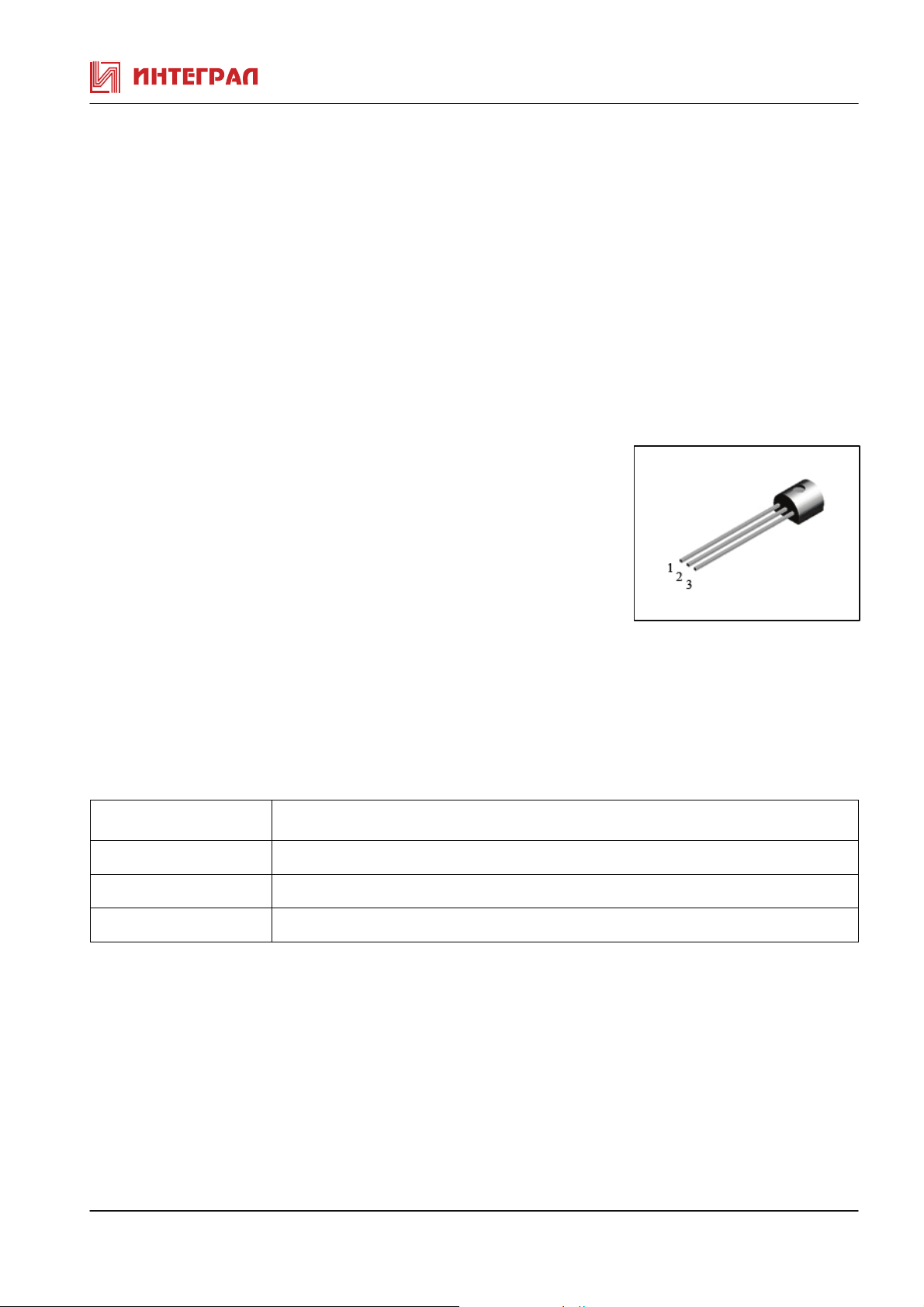

• пластмассовый корпус КТ-26 (ТО-92)

Назначение выводов

Вывод Назначение

№1 Эмиттер

№2 База

№3 Коллектор

КТ660 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ660

Паpаметpы Обозна-

чение
Граничное напряжение коллектор - эмиттер Uкэо гр.* B Iк= 10mA, Iб=0
КТ660А 30
КТ660Б 25
Обратный ток коллектора Iкбо мкА 1,0
КТ660А Uкб=45В,Iэ=0
КТ660Б Uкб=30В,Iэ=0
Статический коэффициент передачи тока h21Е Uкб=10B,Iэ=2мA
КТ660А f=50МГц 110 220
КТ660Б 200 450
Напряжение насыщения коллектор- эмиттер Uкэ(нас) В Iк=500мA, Iб=50мA 0,5
Напряжение насыщения коллектор- эмиттер Uкэ(нас) В Iк=10мA, Iб=1мA
КТ660А 0,05
КТ660Б 0,035
Напряжение насыщения база - эмиттер Uбэ(нас)* В Iк=500мA, Iб=50мA 1,2
Емкость коллекторного перехода Ск пФ Uкб=10B,Iэ=0

Граничная частота коэффициента передачи
тока

fгр MГц Uкэ=10B,Iк=50мA

Ед.

измеp

Режимы

измеpения

f=10МГц

Min Max

10

200

* Спpавочные паpаметpы

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ660

Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база
КТ660А
КТ660Б 30
Напpяжение коллектоp-эмиттеp
КТ660А
КТ660Б 30
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max мА 800

Импульсный ток коллектоpа
(tи ≤ 10 мс, Q ≥ 5)
Постоянная рассеиваемая
мощность коллектора
Импульсная рассеиваемая
мощность коллектора
Температура перехода Tп °C 150

Uкб max В

50

Uкэr max В

45

Iки max мА 1000

Pк max мВт 500

Pи max мВт 1000

КТ660 (январь 2011г., редакция 1.0)

2
