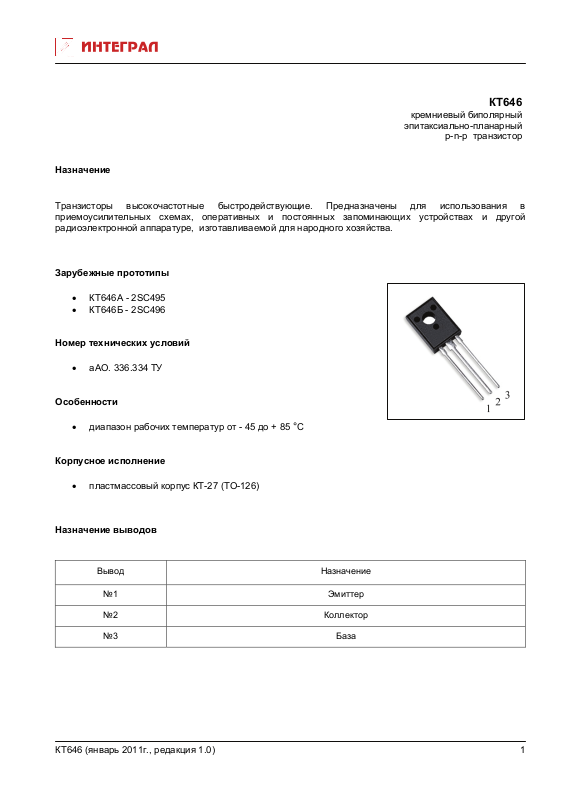

Page 1
КТ646
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Транзисторы высокочастотные быстродействующие. Предназначены для использования в
приемоусилительных схемах, оперативных и постоянных запоминающих устройствах и другой
радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.
Зарубежные прототипы
• КТ646А - 2SC495
• КТ646Б - 2SC496
Номер технических условий
• аАО. 336.334 ТУ
Особенности
• диапазон рабочих температур

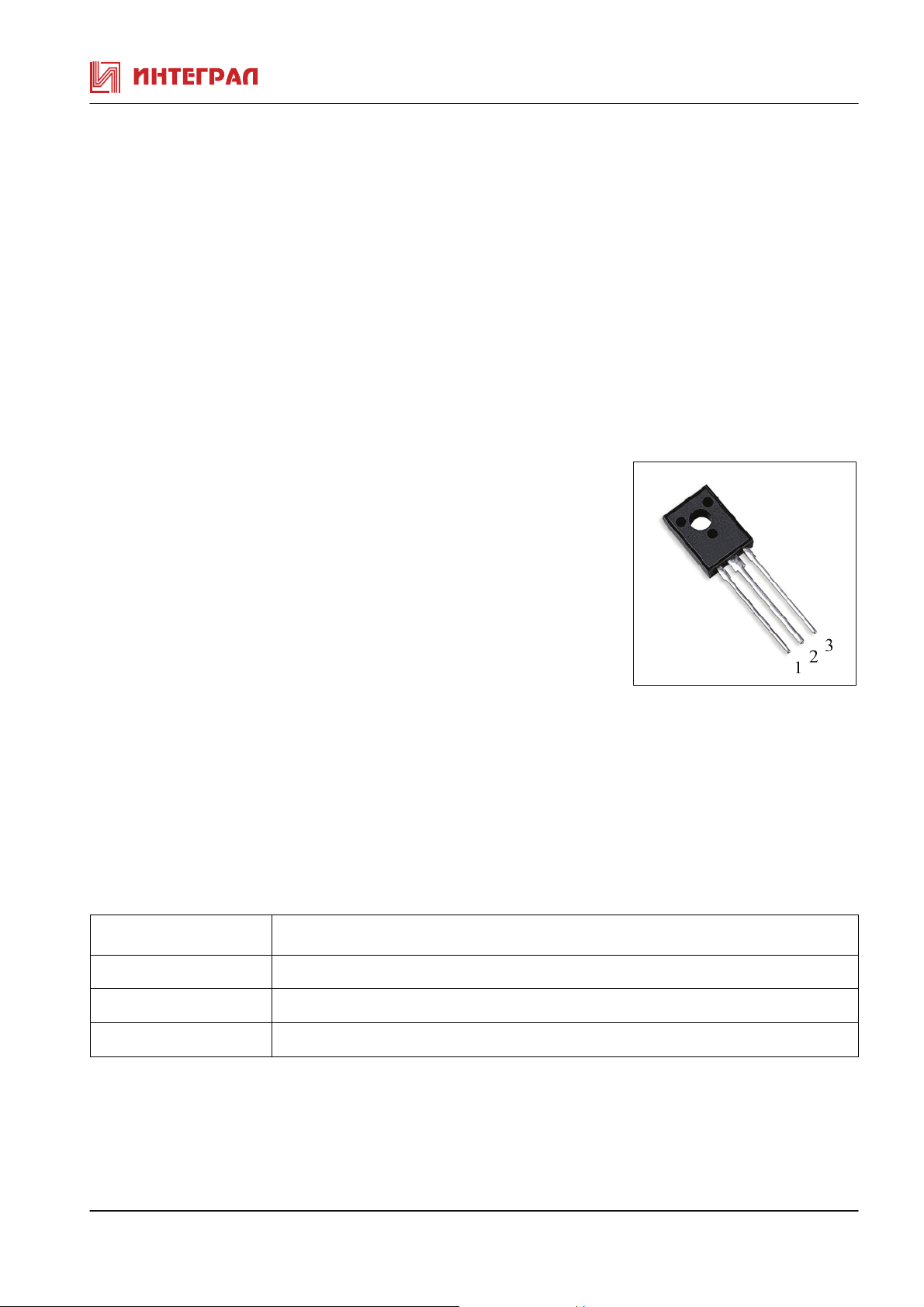

Корпусное исполнение
• пластмассовый корпус КТ-27 (ТО-126)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 Коллектор
от - 45 до + 85 °С
№3 База
КТ646 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ646 при Т
окр. среды
= + 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Обратный ток коллектора
КТ646А
КТ646Б
КТ646В
Статический коэффициент передачи тока
КТ646А
КТ646Б
КТ646В
Напряжение насыщения коллектор-эмиттер
КТ646А
КТ646Б
КТ646В
Напряжение насыщения база - эмиттер Uбэ(нас) В Iк= 500мА, Iб=50мA - 1,2
Емкость коллекторного перехода* Cк* пФ Uкб= 10 B, Iэ= 0,
Емкость эмиттерного перехода* Сэ* пФ Uэб= 0 B, f= 107Гц
Обратный ток эмиттеpа Iэбo мкА Uэбо= 4B - 10
Iкбо мкА
Uкб=60 В
Uкб=40 В
Uкб=35 В
h
21э
Uкэ (нас) В
Uкб=5 B, Iэ=200мА 40 200
Uкб=10 B, Iэ=500мA
Iк=500мA, Iб=50 мА
Iк=200мA, Iб=20 мA
Iк=500мA, Iб=50 мA
f= 10
7
Гц
-
-
-
150
150 - 340
-
-
-
- 10
- 80
10
10
0,05
0,85
0,25
0,25
* - справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ646
Параметры Обозначение Единица
измер.
Напряжение коллектор-эмиттер Uкэ max В 60 40 40
Напряжение эмиттер-база Uэб max В 4 4 4
Напряжение коллектор-база Uкб max В 60 40 40
Постоянный ток коллектора Iк max мА 1000 1000 1000
Температура перехода Tпер °C 150 150 150
Значение
А Б В
КТ646 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КТ646 (январь 2011г., редакция 1.0)
