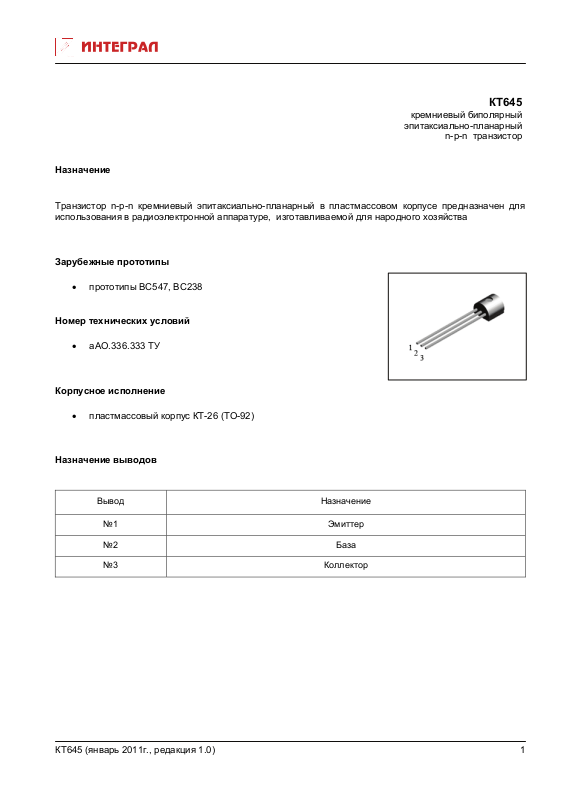

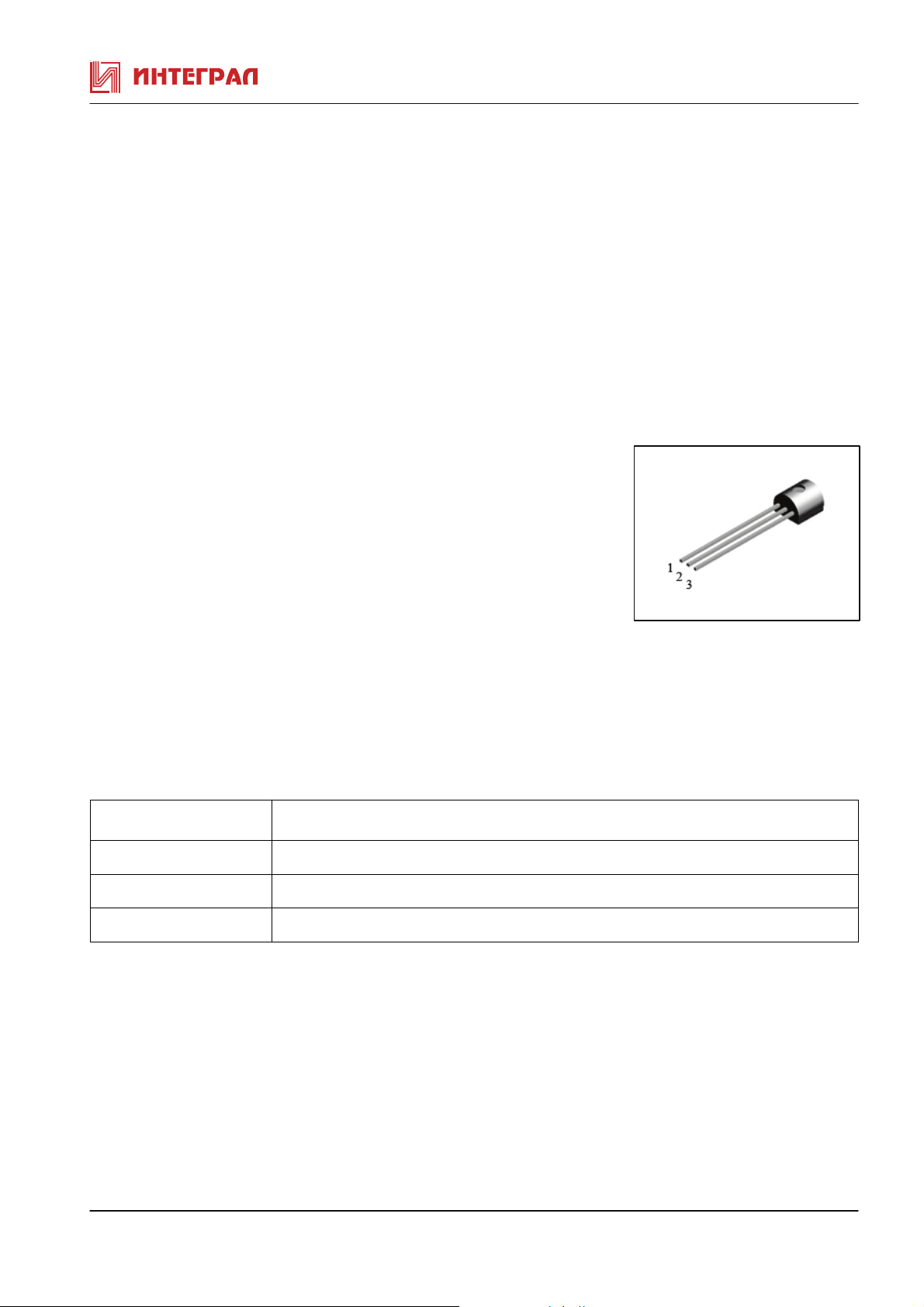

КТ645
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для
использования в радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства
Зарубежные прототипы
• прототипы BС547, BC238
Номер технических условий
• аАО.336.333 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 База
№3 Коллектор
КТ645 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ645
Паpаметpы Обозна-
чение
Граничное напряжение коллектор - эмиттер
КТ645Б Uкэо гр.* B Iк= 10mA, Iб=0 30
Обратный ток коллектора Iкбо мкА Uкб=40 - 60В,Iэ=0 10
Статический коэффициент передачи тока h21Е
КТ645А Uкб=2B,Iэ=150мA 20 200
КТ645Б Uкб=10B,Iэ=2мA 80
Напряжение насыщения коллектор- эмиттер Uкэ(нас) В
КТ645А Iк=150мA, Iб=15мA 0,5
КТ645Б Iк=10мA, Iб=1мA 0,05
Напряжение насыщения база - эмиттер Uбэ(нас)* В Iк=150мA, Iб=15мA 1,2
Время рассасывания
КТ645А
Емкость коллекторного перехода Ск пФ Uкб=10В,f=10МГц 5
Граничная частота коэффициента передачи
тока
Постоянная времени цепи обратной связи на
высокой частоте
tрас нс Iб1=Iб2=15мА,
fгр * MГц Uкэ=10B,Iк=50мA 250
τк *
Ед.
измеp
пс Uкб=5В, Iэ=5мА,
Режимы
измеpения
Iк=150мА
f=5МГц
Min Max
50
120
* Спpавочные паpаметpы
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ645
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база
КТ645А
КТ645Б 40
Напpяжение коллектоp-эмиттеp
КТ645А
КТ645Б 40
Напряжение эмиттер-база
КТ645А
КТ645Б 5
Постоянный ток коллектора Iк max мА 300
Импульсный ток коллектоpа
(tи ≤ 10 мс, Q ≥ 5)
Постоянная рассеиваемая
мощность коллектора
Импульсная рассеиваемая
мощность коллектора
Температура перехода Tп °C 150
Uкб max В
60
Uкэr max В
50
Uэб max В
4
Iки max мА 600
Pк max мВт 500
Pи max мВт 1000
КТ645 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
