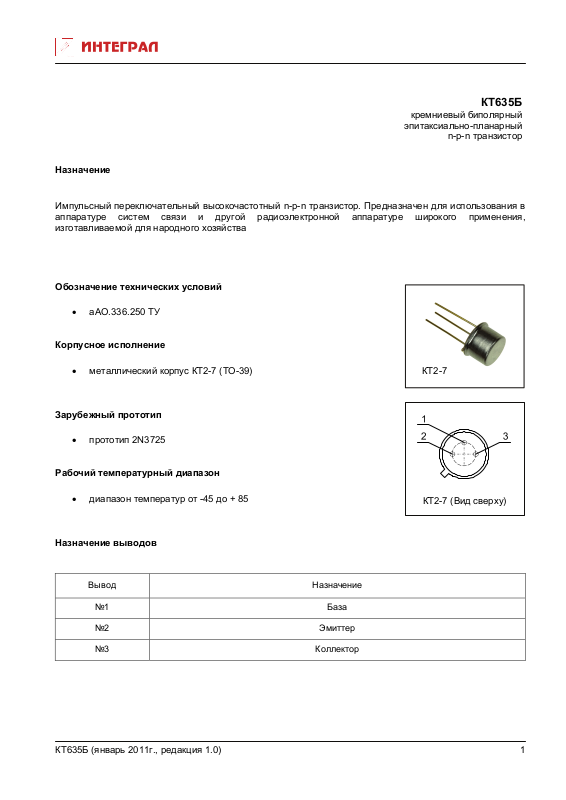

КТ635Б
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Импульсный переключательный высокочастотный n-p-n транзистор. Предназначен для использования в
аппаратуре систем связи и другой радиоэлектронной аппаратуре широкого применения,
изготавливаемой для народного хозяйства
Обозначение технических условий
• аАО.336.250 ТУ

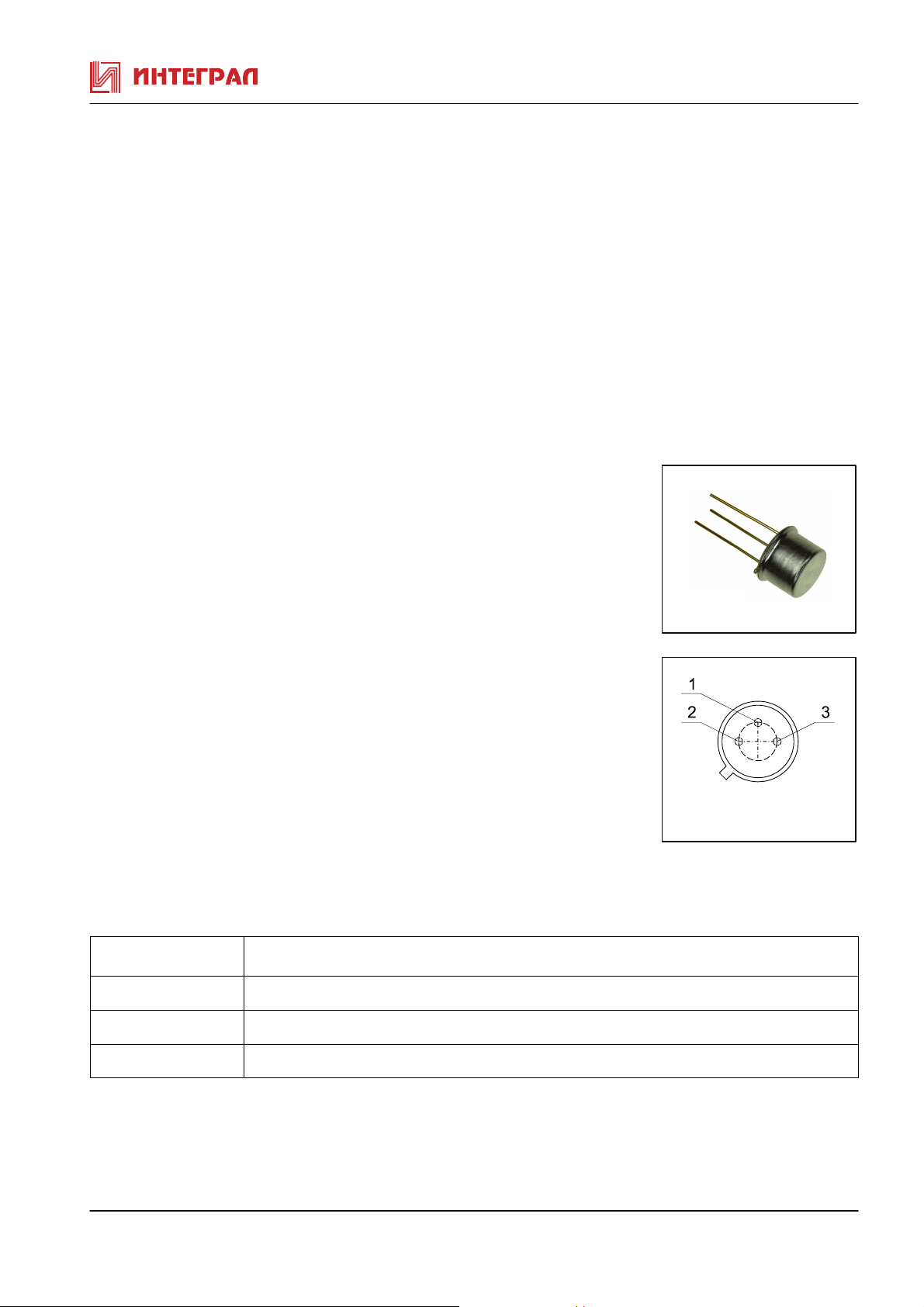

Корпусное исполнение
• металлический корпус КТ2-7 (TO-39)
Зарубежный прототип
• прототип 2N3725
Рабочий
Назначение выводов
температурный диапазон
• диапазон температур от -45 до + 85
Вывод Назначение
№1 База
КТ2-7
КТ2-7 (Вид сверх
№2 Эмиттер
№3 Коллектор
КТ635Б (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ635Б при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед.
измеp
Обратный ток коллектора Iкбо мкА Uкб=60B
Статический коэффициент передачи
тока
Граничная частота коэффициента
передачи тока
Напряжение насыщения коллектор эмиттер
Обратный ток коллектор-эмиттер I
Время рассасывания t
Обратный ток эмиттеpа Iэбo мкА Uэб= 5 B
h21Е Uкэ=1B, Iк=500мA
Fгр МГц Uкэ=10B f=108 Гц
Uкэ(нас) В Iк=500мА,Iб=50мA
мкА Uкб=60B Rбэ=0 - 30
КЭR
рас
нс Iк=500мА IБ=50мА
Режимы измеpения Min Max
Iк=50мА
≤30мкс Q≥50
t
u
- 30
20 150
200 -
- 0,9
- 50
- 20
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ635Б (январь 2011г., редакция 1.0)
