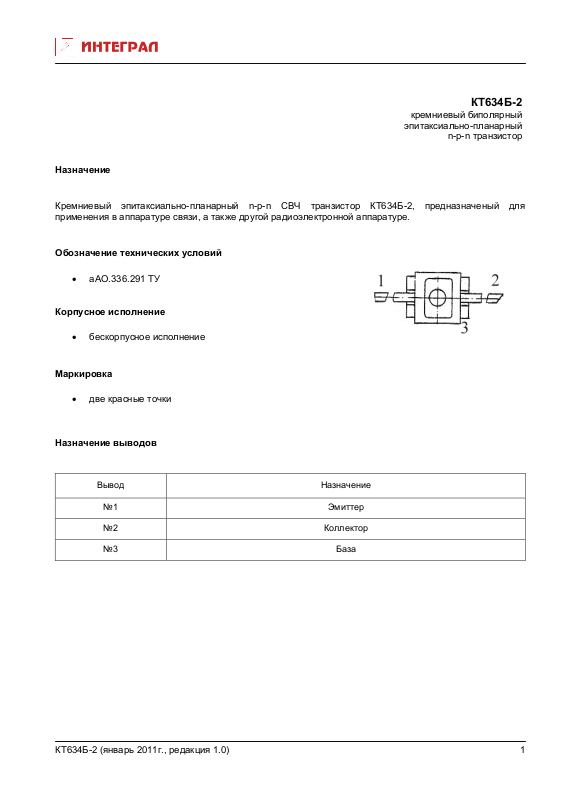

КТ634Б-2

кремниевый биполярный

эпитаксиально-планарный

n-p-n транзистор

Назначение

Кремниевый эпитаксиально-планарный n-p-n СВЧ транзистор КТ634Б-2, предназначеный для
применения в аппаратуре связи, а также другой радиоэлектронной аппаратуре.

Обозначение технических условий

• аАО.336.291 ТУ

Корпусное исполнение

• бескорпусное исполнение

Маркировка

• две красные точки

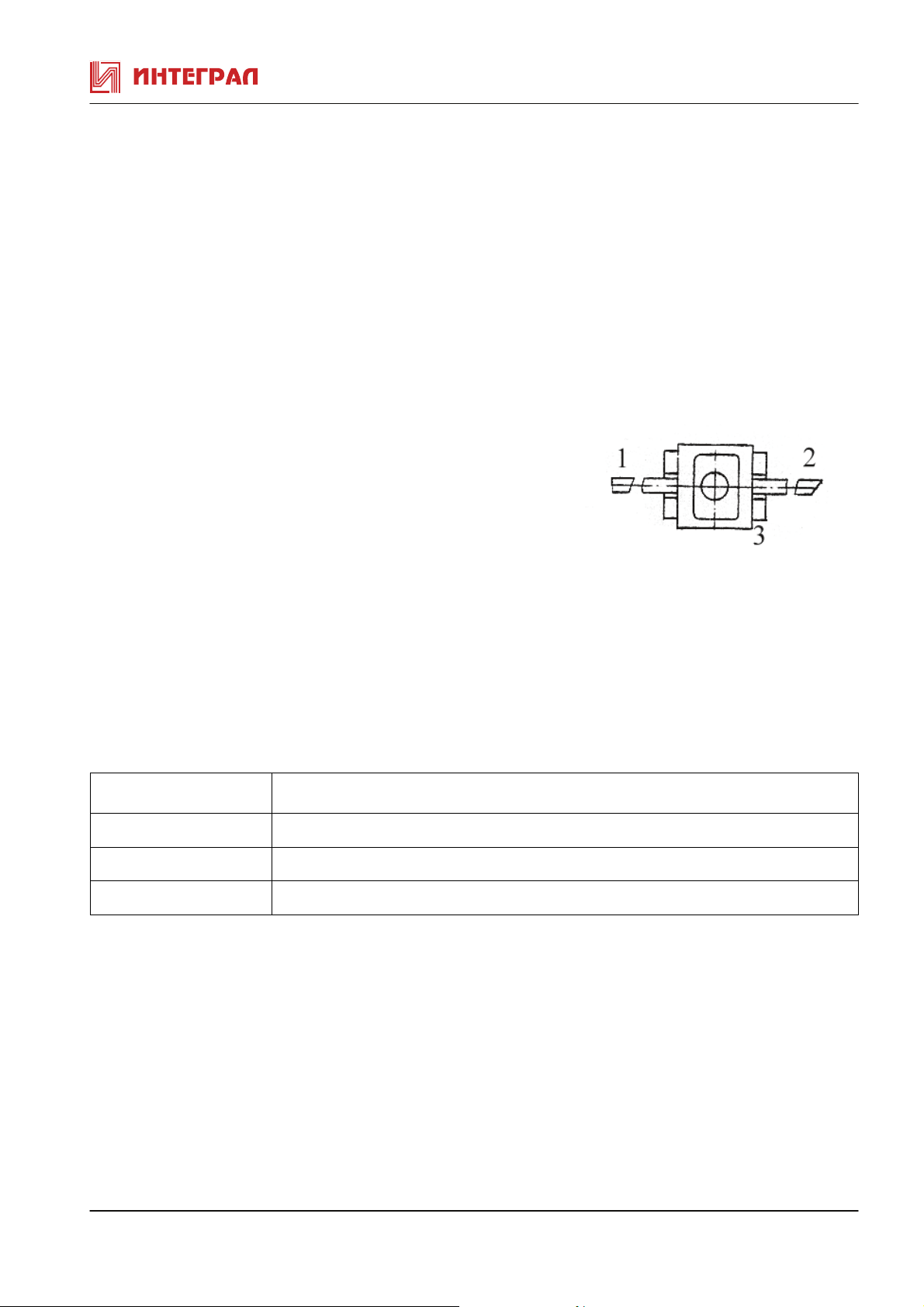

Назначение выводов

Вывод Назначение

№1 Эмиттер

№2 Коллектор

№3 База

КТ634Б-2 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ634Б-2 при Т

окр. среды

= (25±10) °С

Паpаметpы

Обратный ток коллектора

Обозначение Ед. изм.

Режимы

измеpения

Min Max

Iкбо мА Uкб=30B

1

Емкость коллекторного перехода*

Cк* пФ Uкб=15B

f=10МГц

3

Граничная частота коэффициента передачи
тока в схеме с общим эмиттером

Fгр* МГц Uкэ=10B

f=300МГц
Iк=100мА

1500

Обратный ток эмиттера Iэбо мА Uэб=3 B 0,2

* справочные параметры

Таблица 2. Предельно-допустимые режимы эксплуатации КТ634Б-2 при Т

окр. среды

= (25±10) °С

Параметры Обозначение Ед. изм. Значение

Напряжение коллектор-база Uсв max В 30
Напpяжение эмиттер-база Uев max В 3
Постоянный ток коллектора Ic max А 0,15
Постоянный ток базы Iв max mA 75
Температура перехода Тj
Постоянная рассеиваемая мощность

Рc max Вт 1,2

0

C 150

коллектора

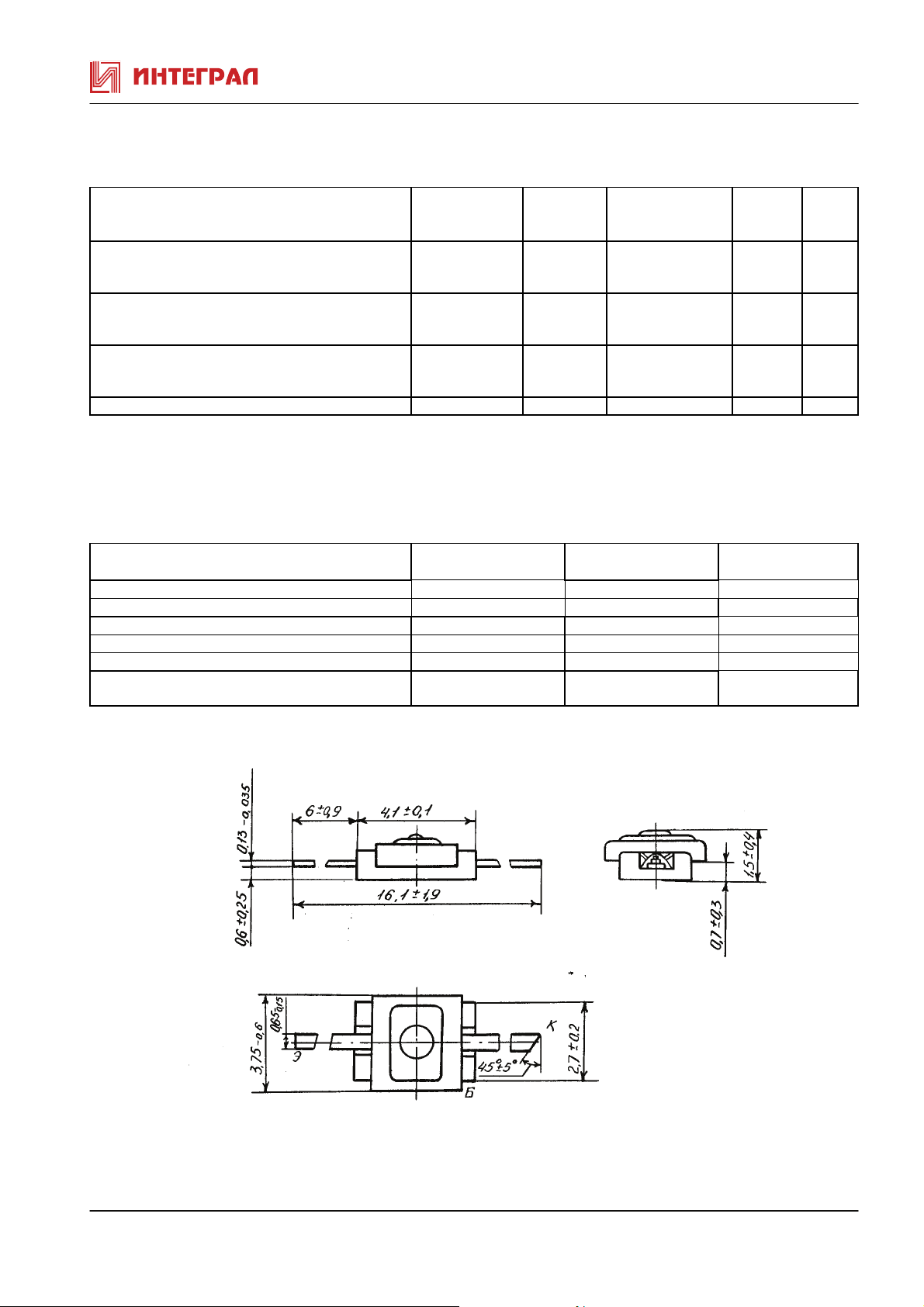

Рисунок 1. Габаритный чертеж КТ634Б-2

КТ634Б-2 (январь 2011г., редакция 1.0)

2

ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь

Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой

учтенный экземпляр технических условий или этикетку на изделие.

ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик

изделий без предварительного уведомления.

Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают

полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является

ближайшим или функциональным аналогом.
