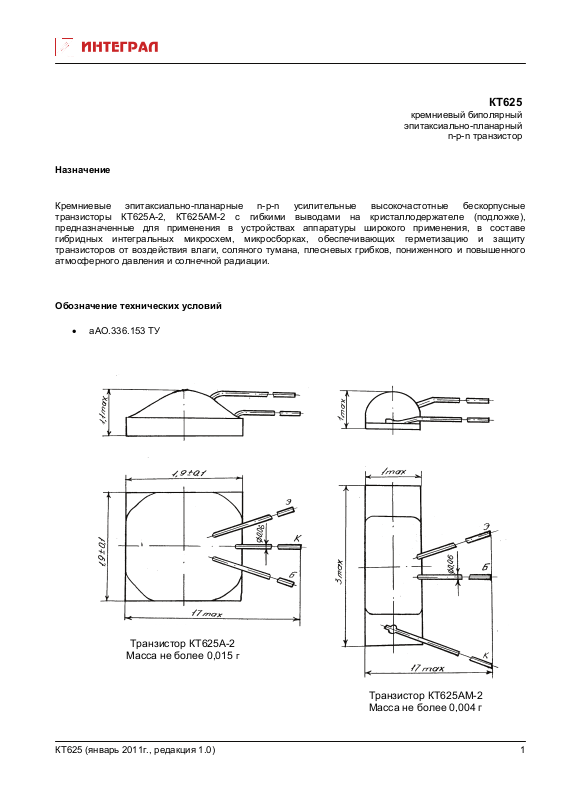

КТ625
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевые эпитаксиально-планарные n-p-n усилительные высокочастотные бескорпусные
транзисторы КТ625А-2, КТ625АМ-2 с гибкими выводами на кристаллодержателе (подложке),
предназначенные для применения в устройствах аппаратуры широкого применения, в составе
гибридных интегральных микросхем, микросборках, обеспечивающих герметизацию и защиту
транзисторов от воздействия влаги, соляного тумана, плесневых грибков,
атмосферного давления и солнечной радиации.
Обозначение технических условий
• аАО.336.153 ТУ
пониженного и повышенного
Транзистор КТ625А-2
Масса не более 0,015
г
КТ625 (январь 2011г., редакция 1.0)
Транзистор КТ625АМ-2
Масса не более 0
004 г
1
Page 2
Таблица 1. Основные электрические параметры КТ625 при Т
Наименование параметра, единица измерения, режим измерения
Обратный ток коллектора, мкА, при U
Обратный ток эмиттера, мкА, при U
= 60 В I
КБ
= 4 В I
ЭБ
Статический коэффициент передачи тока в схеме с общим
эмиттером, при
U
= 1 В, IК = 500 мА, τn ≤ 30 мкс, Q ≥ 50
КЭ
Напряжение насыщения коллектор-эмиттер, В,
= 500 мА, IБ = 50 мА, τn ≤ 30 мкс, Q ≥ 50
при I
К
Время рассасывания, нс, при
I
= 500 мА, I
К
= I
= 50 мА, τn ≤ 30 мкс, Q ≥ 50
Б1
Б2
окр. среды
= 25 °С
Буквенное
обозначение
параметра
КБО
ЭБО
h
21Э
U
КЭ нас
t
рас
Норма
2Т625А-2, 2Т625АМ-2
не менее не более
30
100
20 200
1,2
60
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КТ625 (январь 2011г., редакция 1.0)
