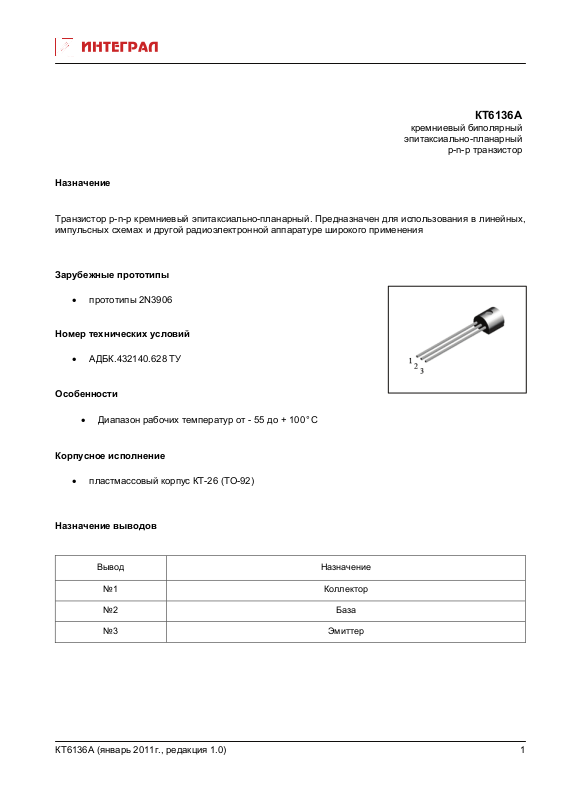

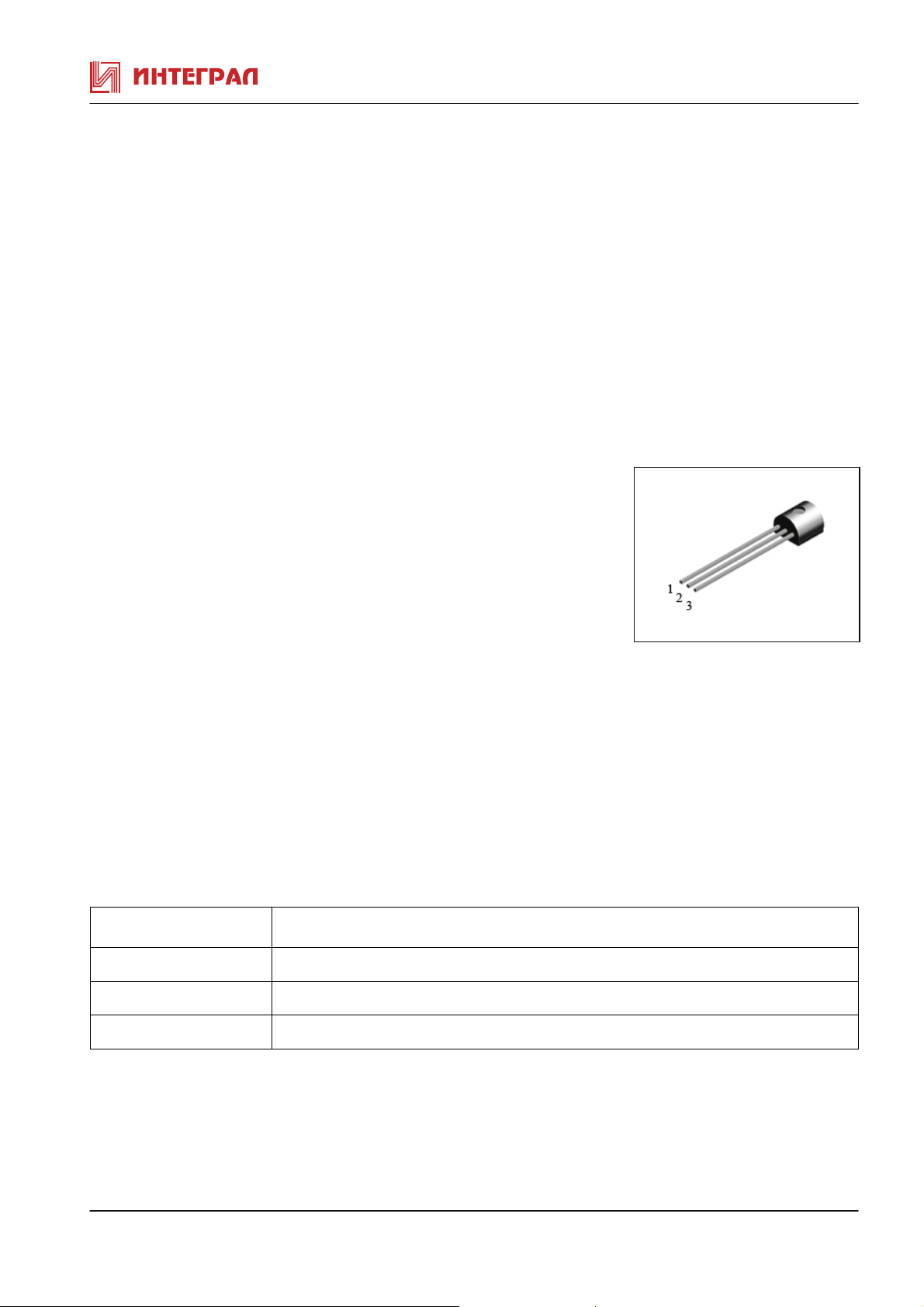

Page 1
КТ6136А
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Транзистор p-n-p кремниевый эпитаксиально-планарный. Предназначен для использования в линейных,
импульсных схемах и другой радиоэлектронной аппаратуре широкого применения
Зарубежные прототипы
• прототипы 2N3906
Номер технических условий
• АДБК.432140.628 ТУ
Особенности
• Диапазон рабочих температур от - 55 до + 100°C
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ6136А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ6136А при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. измеp Режимы измеpения Min Max
Граничное напряжение коллектор-эмиттер Uкэо гp. B Iк=10мA 40
Обратный ток коллектора Iкбо мкА Uкб=40В 10
Обратный ток эмиттер-база Iэбо мкА Uэб=5В 10
Статический коэффициент передачи тока h
Емкость коллекторного перехода Ск Пф Uкб=5В, f=1мГц 4,5
Напряжение насыщения коллекторэмиттер
Напряжение насыщения база-эмиттер Uбэ(нас) В Iк=50мA, Iб=5мA 0,95
Граничная частота коэф. передачи тока
в счет с ОЭ
Uкэ=1B, Iк=10мA
21э
Uкэ(нас) В Iк=50мA, Iб=5мA 0,4
fгр. МГц Uкэ=20B, Iэ=10мA
Uкб=0,3B, Iэ=10мA
f=100МГц
100 300
250
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ6136А
Параметры Обозначение Единица
измер.
Напряжение коллектор-база Uкб max В 40
Напpяжение коллектоp-эмиттеp Uкэ max В 40
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max mА 200
Рассеиваемая мощность коллектора Pк max Вт 0,625
Тепловое сопротивление переход-среда Rt n-ср оl/Вт 200
Значение
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КТ6136А (январь 2011г., редакция 1.0)
