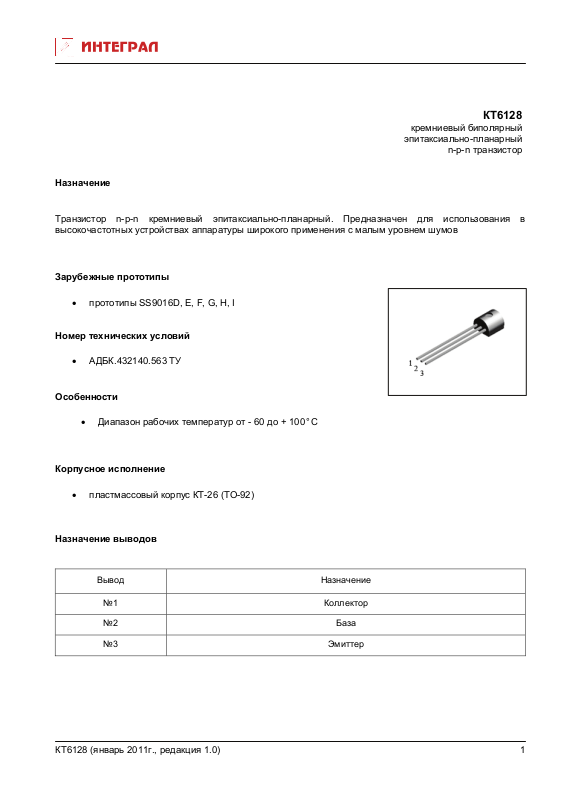

КТ6128
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный. Предназначен для использования в
высокочастотных устройствах аппаратуры широкого применения с малым уровнем шумов
Зарубежные прототипы
• прототипы SS9016D, E, F, G, H, I
Номер технических условий
• АДБК.432140.563 ТУ
Особенности
• Диапазон рабочих температур от - 60 до + 100°C

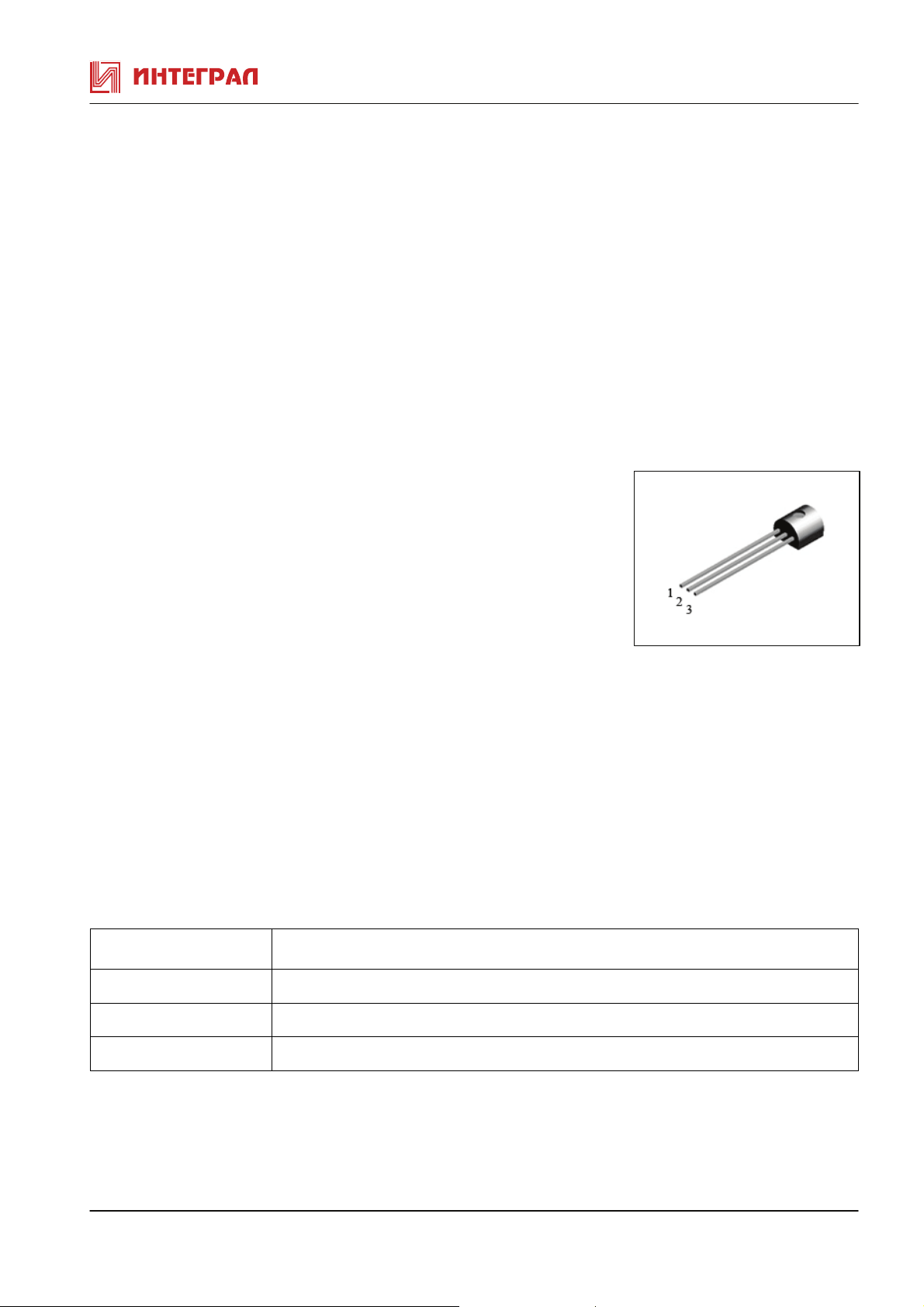

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ6128 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ6128 при Т
окр. среды
= 25 °С
Паpаметpы Обозна-
чение
Граничное напряжение коллектор-эмиттер Uкэо гp. B Iк=10мA tИ ≤ 500 мкс
Обратный ток коллектора Iкбо нА Uкб=30В Iэ=0 100
Обратный ток эмиттер-база Iэбо нА
Статический коэффициент передачи тока h
Емкость коллекторного перехода Ск пФ Uкб=10В, f=1МГц
Напряжение насыщения коллектор-эмиттер Uкэ(нас) В Iк=10мA, Iб=1мA 0,3
Граничная частота коэф. передачи
тока в счет с ОЭ
Коэффициент шума Кш дБ Uкэ=5B, Iк=1мA
Uкэ=5B, Iк=1мA 28 198
21э
fгр. МГц Uкэ=5B, Iк=1мA
Ед.
измеp
мкА
Режимы измеpения Min Max
20
Iб=0
Uэб=3В Iк=0
Uэб=4В Iк=0
Iэ=0
400
f=100МГц Rг=50 Ом
100
100
1,6
5
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ6128
Параметры Обозначение Единица
измер.
Напряжение коллектор-база Uкб max В 30
Напpяжение коллектоp-эмиттеp Uкэ max В 20
Напряжение эмиттер-база Uэб max В 4
Постоянный ток коллектора Iк max mА 25
Рассеиваемая мощность коллектора Pк max Вт 0,4
Температура перехода Tj
°C
Значение
150
Таблица 3. Классификация коэффициента усиления h21E
Группа КТ6128A КТ6128Б КТ6128В КТ6128Г КТ6128Д КТ6128Е
Значение 28-45 39-60 54-80 72-108 97-146 132-198
КТ6128 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
