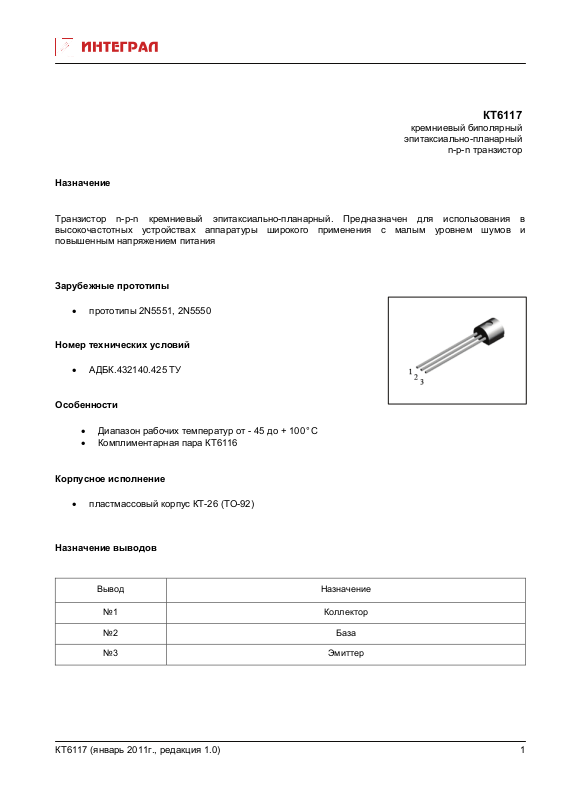

КТ6117

кремниевый биполярный

эпитаксиально-планарный

n-p-n транзистор

Назначение

Транзистор n-p-n кремниевый эпитаксиально-планарный. Предназначен для использования в
высокочастотных устройствах аппаратуры широкого применения с малым уровнем шумов и
повышенным напряжением питания

Зарубежные прототипы

• прототипы 2N5551, 2N5550

Номер технических условий

• АДБК.432140.425 ТУ

Особенности

• Диапазон рабочих температур от - 45 до + 100°C

• Комплиментарная пара КТ6116

Корпусное исполнение

• пластмассовый корпус КТ-26 (ТО-92)

Назначение выводов

Вывод Назначение

№1 Коллектор

№2 База

№3 Эмиттер

КТ6117 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ6117 при Т

окр. среды

= 25 °С

Паpаметpы Обозначение Ед.

измеp

Обратный ток коллектора
КТ6117А
КТ6117Б
Обратный ток эмиттера
КТ6117А
КТ6117Б
Статический коэффициент передачи тока
КТ6117А
КТ6117Б
Емкость коллекторного перехода Ск Пф Uкб=10В, Iэ=0,

Напряжение насыщения коллектор-эмиттер
КТ6117А
КТ6117Б
Напряжение насыщения база-эмиттер
КТ6117А
КТ6117Б
Граничная частота коэф. передачи тока fгр. МГц Uкэ=10B, Iэ=10мA

Iкбо мкА Uкб=120В, Iэ=0

Iэбо мкА Uэб=3В, Ik=0

h

Uкэ=5B, Iк=10мA

21э

Uкэ(нас) В Iк=50мA, Iб=5мA

Uбэ(нас) В Iк=50мA, Iб=5мA

Режимы измеpения Min Max

Uкб=100В, Iэ=0

Uэб=3В, Ik=0

Uкэ=5B, Iэ=10мA

f=10МГц

Iк=50мA, Iб=5мA

Iк=50мA, Iб=5мA

f= 100МГц

0,05

0,1

0,05
0,05

80
60

6,0

100

250
250

0,2

0,25

1,0
1,2

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ6117

Параметры Обозначение Единица

измер.
Напряжение коллектор-база
КТ6117А
КТ6117Б
Напpяжение коллектоp-эмиттеp
КТ6117А
КТ6117Б
Напряжение эмиттер-база Uэб max В 6
Постоянный ток коллектора Iк max mА 600
Рассеиваемая мощность коллектора Pк max Вт 625
Температура перехода Тj °C 150
Тепловое сопротивление переход-среда Rt пер-ср °C/Вт 200

Uкб max В

Uкэ max В

Значение

180
160

160
140

КТ6117 (январь 2011г., редакция 1.0)

2
