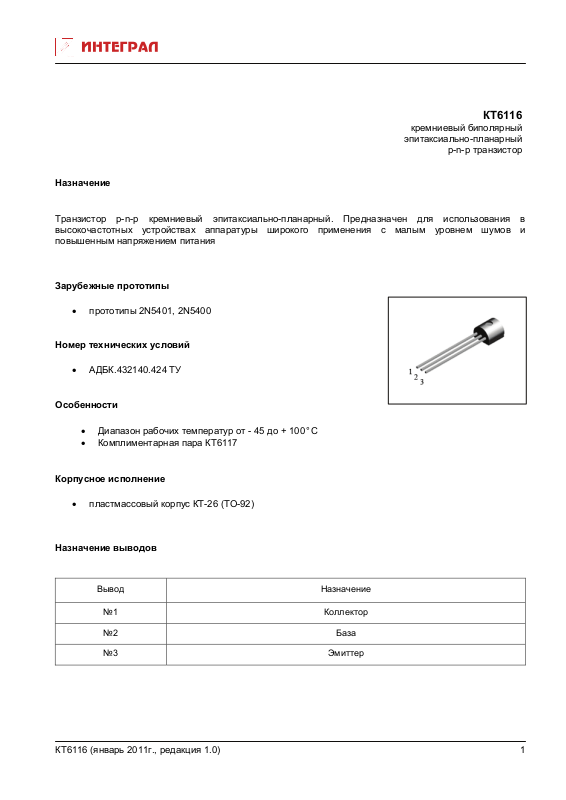

Page 1
КТ6116
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Транзистор p-n-p кремниевый эпитаксиально-планарный. Предназначен для использования в
высокочастотных устройствах аппаратуры широкого применения с малым уровнем шумов и
повышенным напряжением питания
Зарубежные прототипы
• прототипы 2N5401, 2N5400
Номер технических условий
• АДБК.432140.424 ТУ
Особенности
• Диапазон рабочих температур от - 45 до + 100°C
• Комплиментарная пара КТ6117

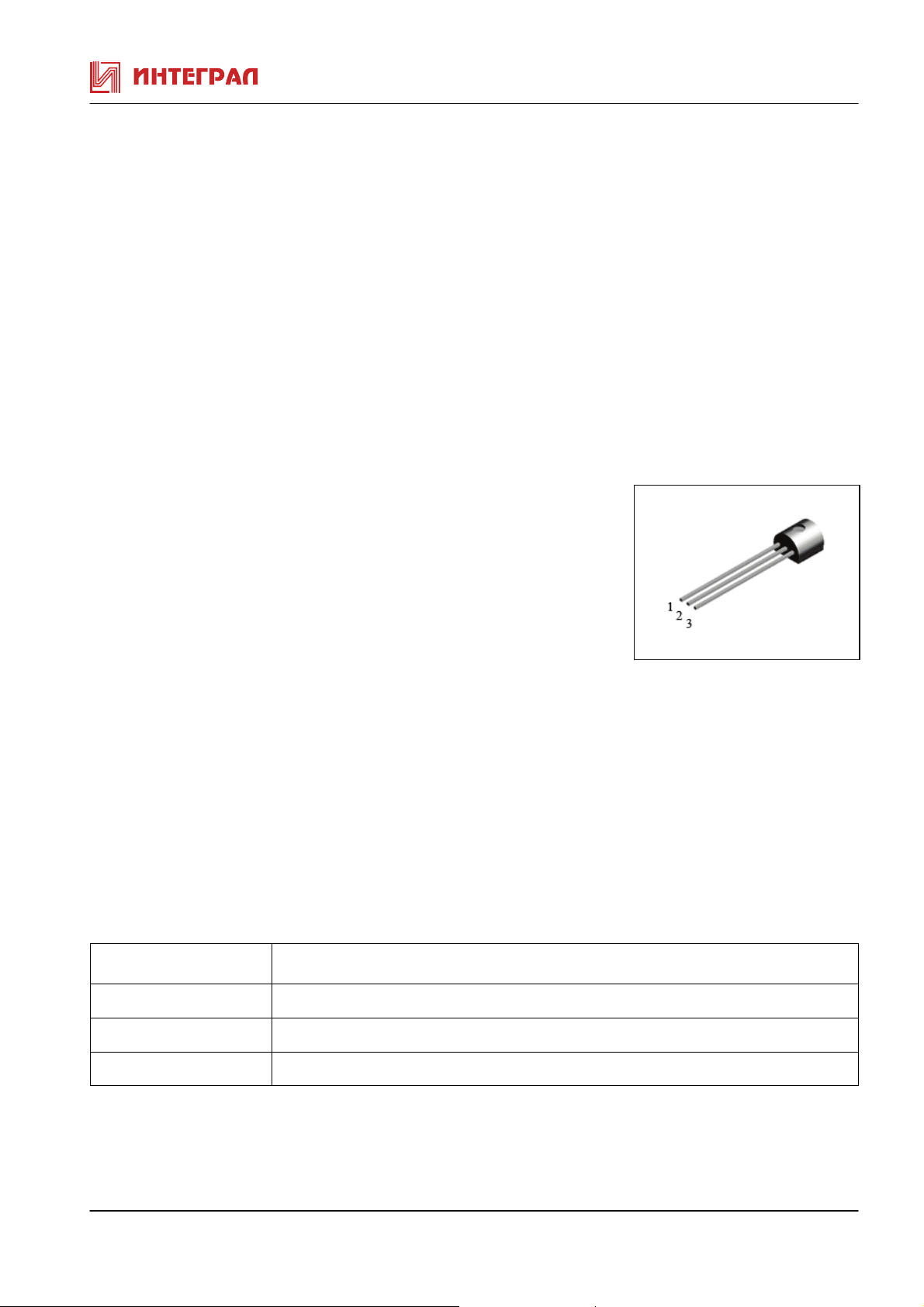

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ6116 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ6116 при Т
окр. среды
= 25 °С
Паpаметpы
Обратный ток коллектора
КТ6116А
КТ6116Б
Обратный ток эмиттера Iэбо мкА Uэб=-3В, Ik=0 0,05
Статический коэффициент передачи тока
КТ6116А
КТ6116Б
Емкость коллекторного перехода Ск Пф Uкб=-10В, Iэ=0,
Напряжение насыщения
коллектор-эмиттер
Напряжение насыщения
база-эмиттер
Граничная частота коэф. передачи тока fгр. МГц Uкэ=-10B, Iэ=-10мA
Обозна-
чение
Iкбо мкА Uкб=-120В, Iэ=0
h
Uкэ=-5B, Iк=-10мA
21э
Uкэ(нас) В Iк=-50мA, Iб=-5мA
Uбэ(нас) В Iк=-50мA, Iб=-5мA
Ед.
измеp
Режимы измеpения Min Max
Uкб=-100В, Iэ=0
Uкэ=-5B, Iэ=-10мA
f=1мГц
Iк=-50мA, Iб=-5мA
Iк=-50мA, Iб=-5мA
f=100МГц
60
40
100
0,05
1,0
240
180
6.0
-0.5
-1.0
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ6116
Параметры Обозначение Единица
измер.
Напряжение коллектор-база
КТ6116А
КТ6116Б
Напpяжение коллектоp-эмиттеp
КТ6116А
КТ6116Б
Напряжение эмиттер-база Uэб max В -5
Постоянный ток коллектора Iк max mА -600
Рассеиваемая мощность коллектора Pк max Вт 0,625
Температура перехода Тj °C 150
Uкб max В
Uкэ max В
Значение
-160
-130
-150
-120
КТ6116 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ6116 (январь 2011г., редакция 1.0)
3
