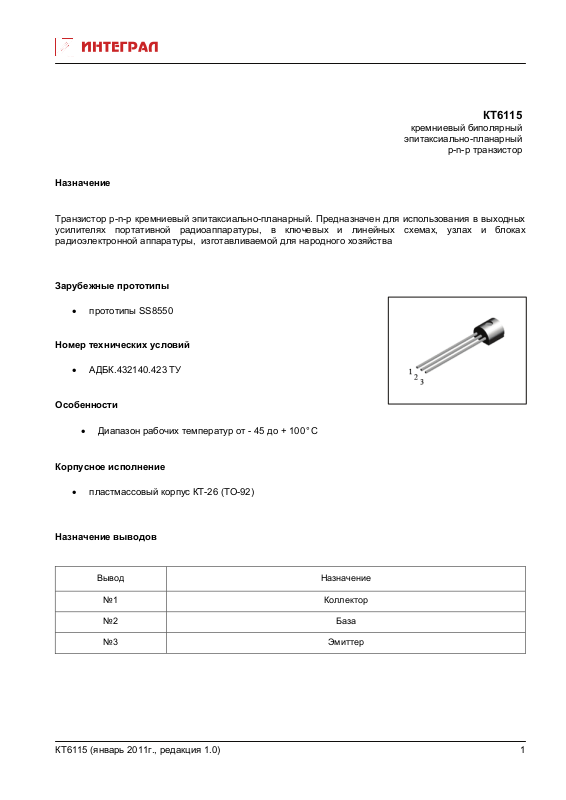

Page 1
КТ6115
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Транзистор p-n-p кремниевый эпитаксиально-планарный. Предназначен для использования в выходных
усилителях портативной радиоаппаратуры, в ключевых и линейных схемах, узлах и блоках
радиоэлектронной аппаратуры, изготавливаемой для народного хозяйства
Зарубежные прототипы
• прототипы SS8550
Номер технических условий
• АДБК.432140.423 ТУ
Особенности
• Диапазон рабочих температур от - 45 до + 100°C

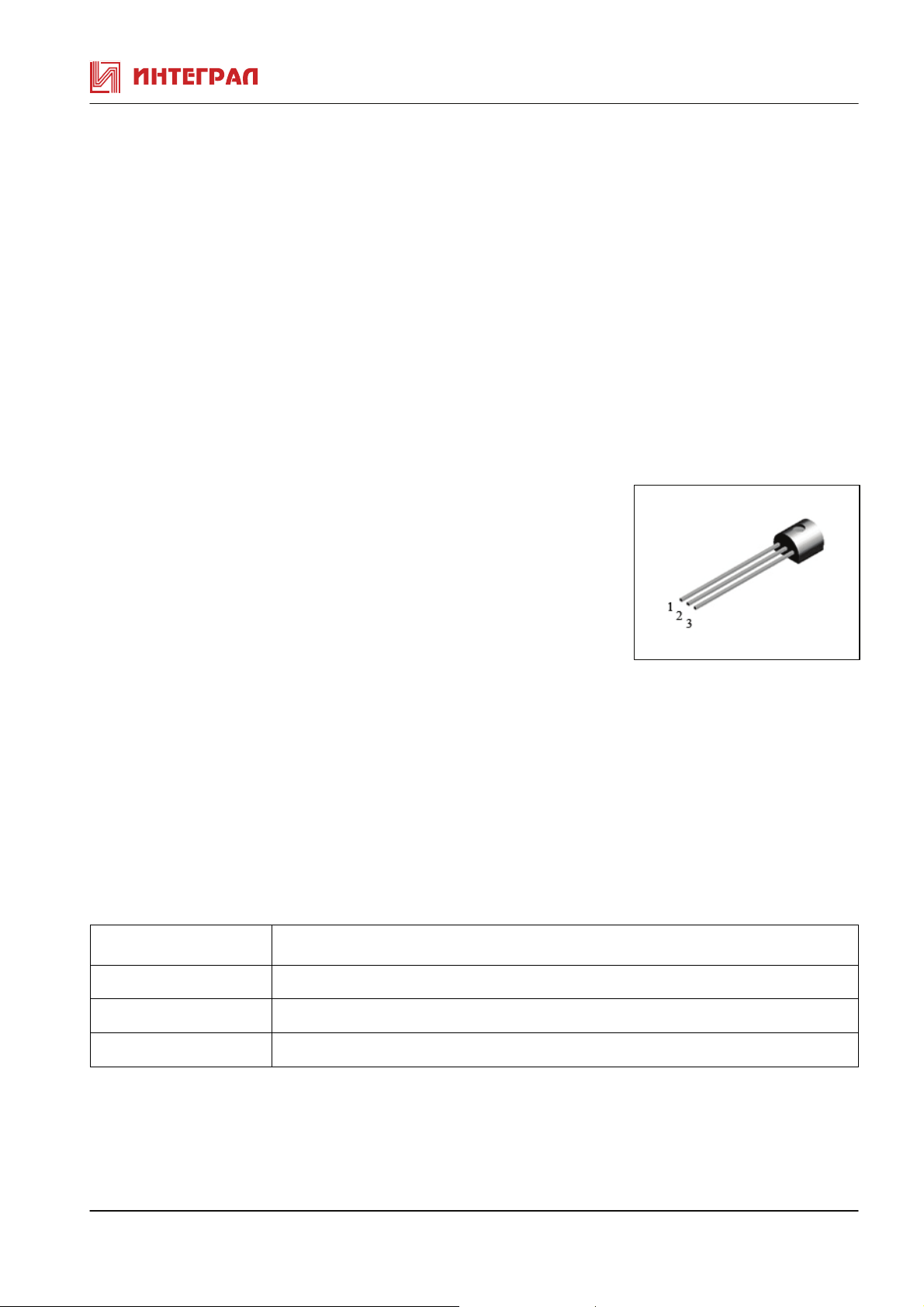

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ6115 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ6115 при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. измеp Режимы измеpения Min Max
Граничное напряжение
коллектор-эмиттер
Обратный ток коллектора Iкбо нА Uкб=35В - 0,1
Обратный ток эмиттера Iэбо мкА Uэб=6В, - 0,1
Статический коэффициент
передачи тока
Емкость коллекторного перехода Ск Пф Uкб=10В, Iэ=0,
Напряжение насыщения
коллектор-эмиттер
Граничная частота коэф. передачи
тока
Uкэо гр. В Iэ=10mA, Iб=0
t
≤ 300 мкс, Q≥100
и
h
Uкэ= 1B, Iк= 5мA
21э
Uкэ(нас) В Iк=10мA, Iб=1мA
fгр. МГц Uкэ=10B, Iэ=50мA
f=1МГц
25 -
45 -
- 25
- 0,5
100
-
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ6115
Параметры Обозначение Единица изм. Значение
Напряжение коллектор-база Uкб max В 40
Напpяжение коллектоp-эмиттеp Uкэ max В 25
Напряжение эмиттер-база Uэб max В 6
Постоянный ток коллектора
КТ6115А, Б, В
КТ6115Г, Д, Е
Рассеиваемая мощность коллектора
КТ6115А, Б, В
КТ6115Г, Д, Е
Температура перехода Тj °C 150
Тепловое сопротивление переход-среда
КТ6115А, Б, В
КТ6115Г, Д, Е
Iк max мА
1500
1100
Pк max Вт
1,0
0,7
Rt пер-ср °C/Вт
125
175
Таблица 3. Классификация коэффициента усиления h21E
Группа КТ6115А, Г КТ6115Б, Д КТ6115В, Е
Значение 85-160 120-200 160-300
КТ6115 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ6115 (январь 2011г., редакция 1.0)
3
