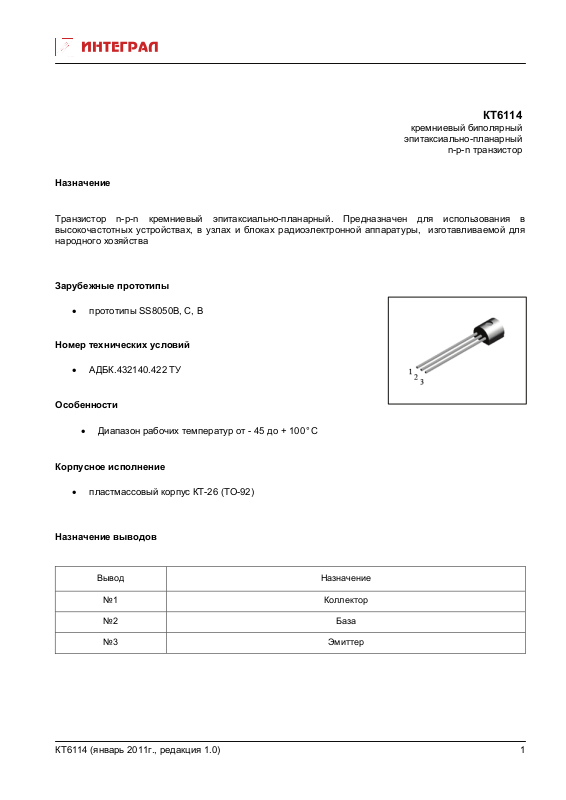

КТ6114
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный. Предназначен для использования в
высокочастотных устройствах, в узлах и блоках радиоэлектронной аппаратуры, изготавливаемой для
народного хозяйства
Зарубежные прототипы
• прототипы SS8050B, С, В
Номер технических условий
• АДБК.432140.422 ТУ
Особенности
• Диапазон рабочих температур от - 45 до + 100°C
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)

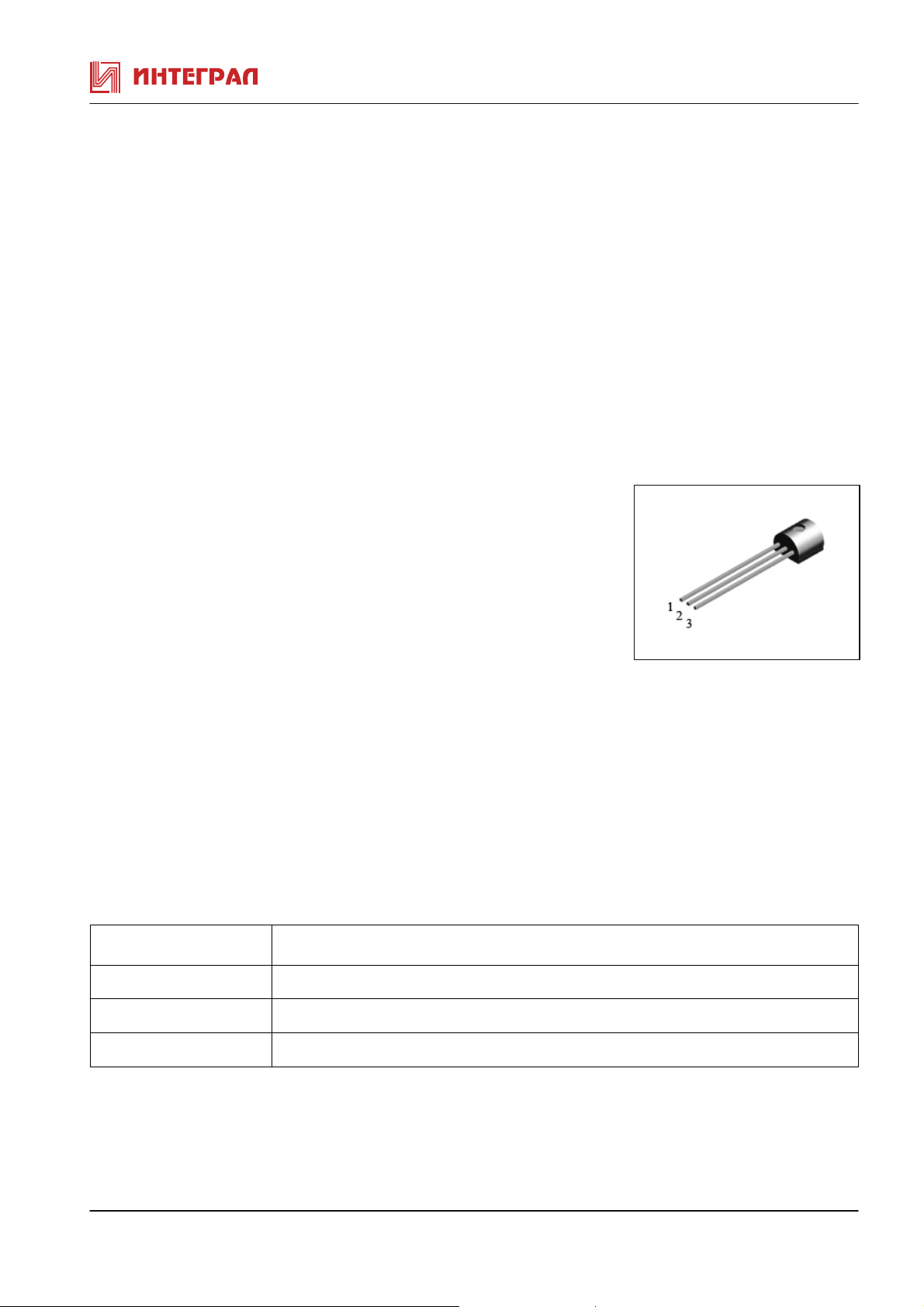

Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ6114 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ6114 при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. измеp Режимы измеpения Min Max
Граничное напряжение
коллектор- эмиттер
Обратный ток коллектора Iкбо нА Uкб=35В, Iэ=0 25
Обратный ток эмиттера Iэбо мкА Uэб=5В, Ik=0 10
Статический коэффициент
передачи тока
Емкость коллекторного
перехода
Напряжение насыщения
коллектор- эмиттер
Граничная частота коэф.
передачи тока
Uкэо гр. В Iэ=10mA, Iб=0 15
h
Uкб=35B, Iк=100мA
21э
Ск Пф Uкб=10В, Iэ=0,
Uкэ(нас) В Iк=10мA, Iб=1мA
fгр. МГц Uкэ=10B, Iэ=50мA
f=1МГц
45 630
1,7
0,5
100
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ6114
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-база Uкб max В 40
Напpяжение коллектоp-эмиттеp Uкэ max В 25
Напряжение эмиттер-база Uэб max В 6
Постоянный ток коллектора Iк max mА 50
Рассеиваемая мощность коллектора
КТ6114А, Б, В
КТ6114Г, Д, Е
Температура перехода Тj °C 150
Тепловое сопротивление переход-среда
КТ6114А, Б, В
КТ6114Г, Д, Е
Pк max Вт
1,0
0,7
Rt пер-ср °C/Вт
125
175
Таблица 3. Классификация коэффициента усиления h21E
Группа КТ6114А КТ6114Б КТ6114В КТ6114Г КТ6114Д КТ6114Е
Значение 28-45 39-60 54-80 72-108 97-146 132-198
КТ6114 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ6114 (январь 2011г., редакция 1.0)
3
