Page 1

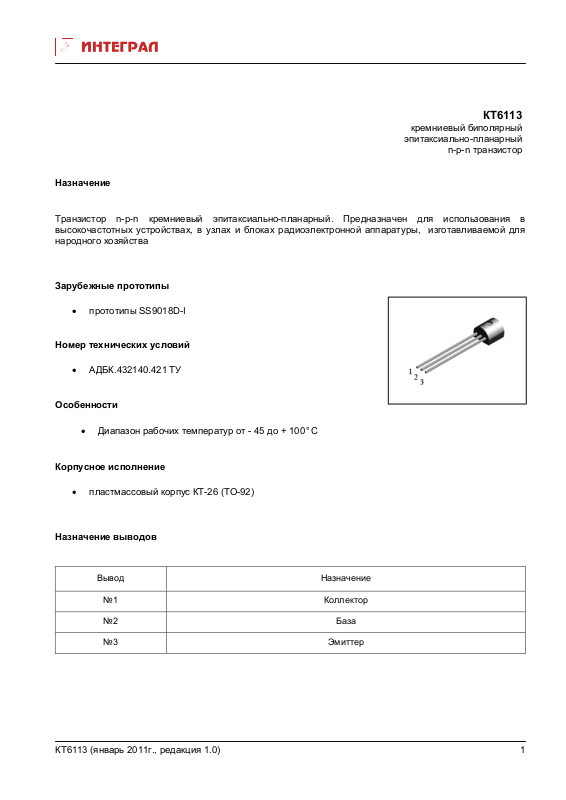

КТ6113
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный. Предназначен для использования в
высокочастотных устройствах, в узлах и блоках радиоэлектронной аппаратуры, изготавливаемой для
народного хозяйства
Зарубежные прототипы
• прототипы SS9018D-I
Номер технических условий
• АДБК.432140.421 ТУ
Особенности
• Диапазон рабочих температур от - 45 до + 100°C

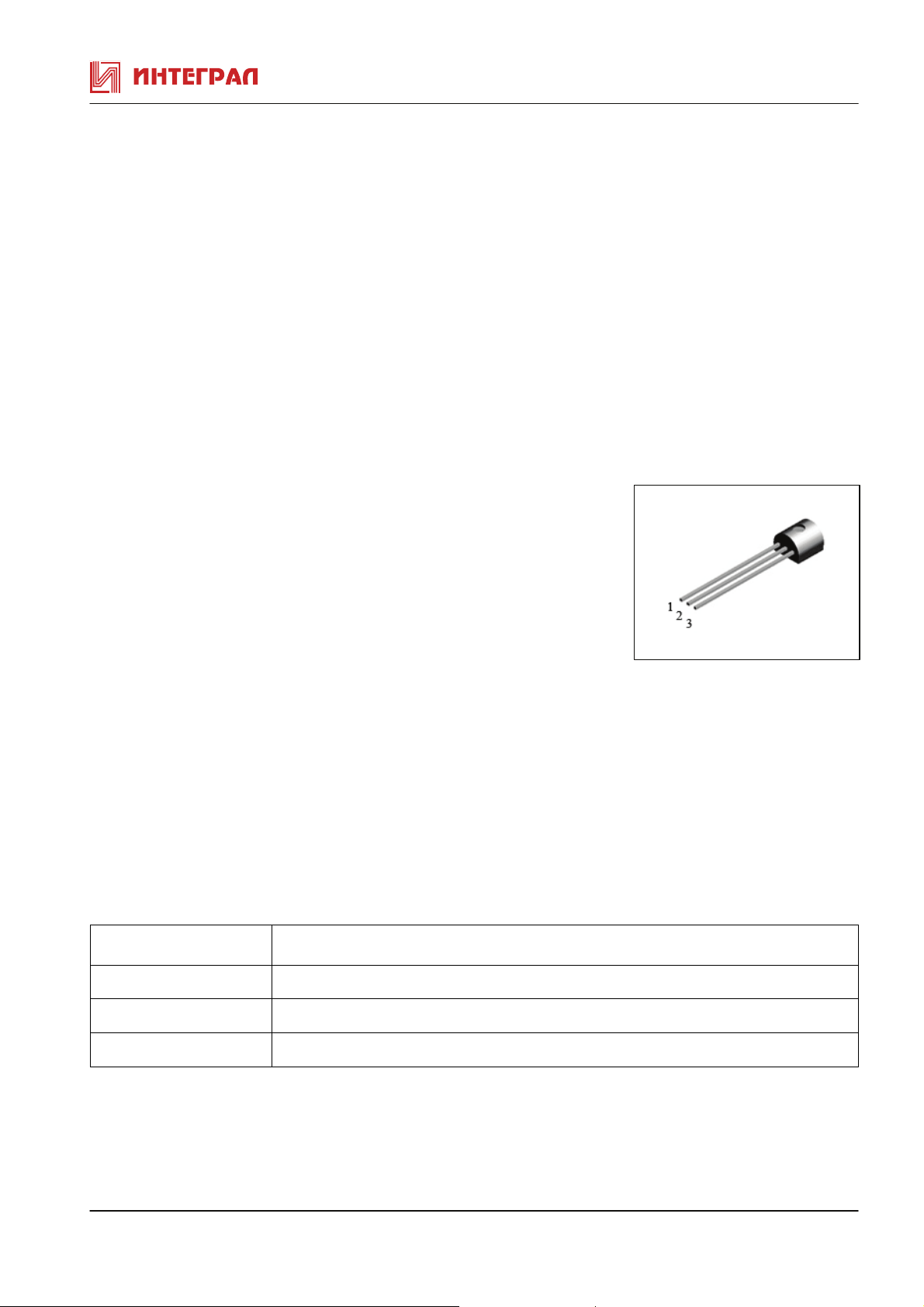

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ6113 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ6113 при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Граничное напряжение
коллектор- эмиттер
Обратный ток коллектора Iкбо нА Uкб=12В, Iэ=0 50
Обратный ток эмиттера Iэбо мкА Uэб=5В, Ik=0 10
Статический коэффициент
передачи тока
Емкость коллекторного перехода Ск Пф Uкб=10В, Iэ=0,
Напряжение насыщения
коллектор- эмиттер
Граничная частота коэф. передачи
тока
Uкэо гр. В Iэ=10mA, Iб=0 15
h
Uкб=5B, Iк=1мA
21э
Uкэ(нас) В Iк=10мA, Iб=1мA
fгр. МГц Uкэ=5B, Iэ=5мA
f=1мГц
28 198
1,7
0,5
700
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ6113
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-база Uкб max В 30
Напpяжение коллектоp-эмиттеp Uкэ max В 15
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max mА 50
Рассеиваемая мощность коллектора Pк max Вт 400
Температура перехода Тj оС 150
КТ6113 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ6113 (январь 2011г., редакция 1.0)
3
