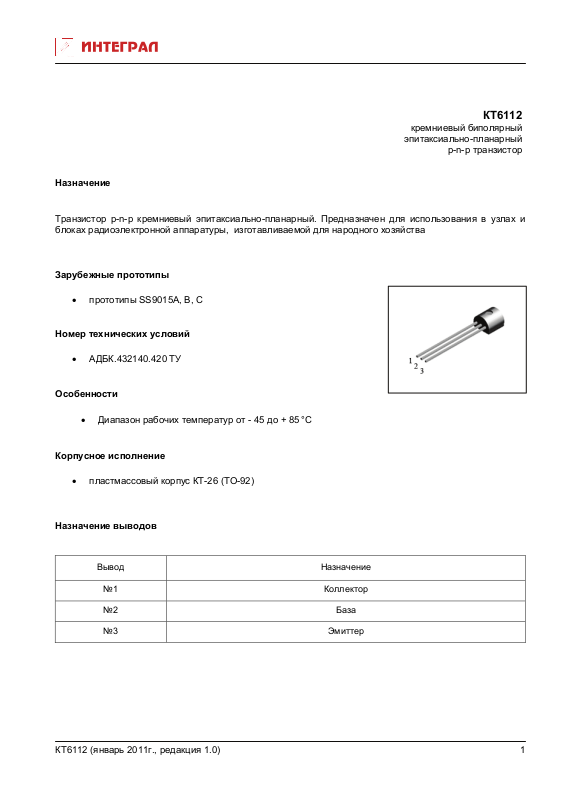

КТ6112

кремниевый биполярный

эпитаксиально-планарный

p-n-p транзистор

Назначение

Транзистор p-n-p кремниевый эпитаксиально-планарный. Предназначен для использования в узлах и
блоках радиоэлектронной аппаратуры, изготавливаемой для народного хозяйства

Зарубежные прототипы

• прототипы SS9015A, B, C

Номер технических условий

• АДБК.432140.420 ТУ

Особенности

• Диапазон рабочих температур от - 45 до + 85°C

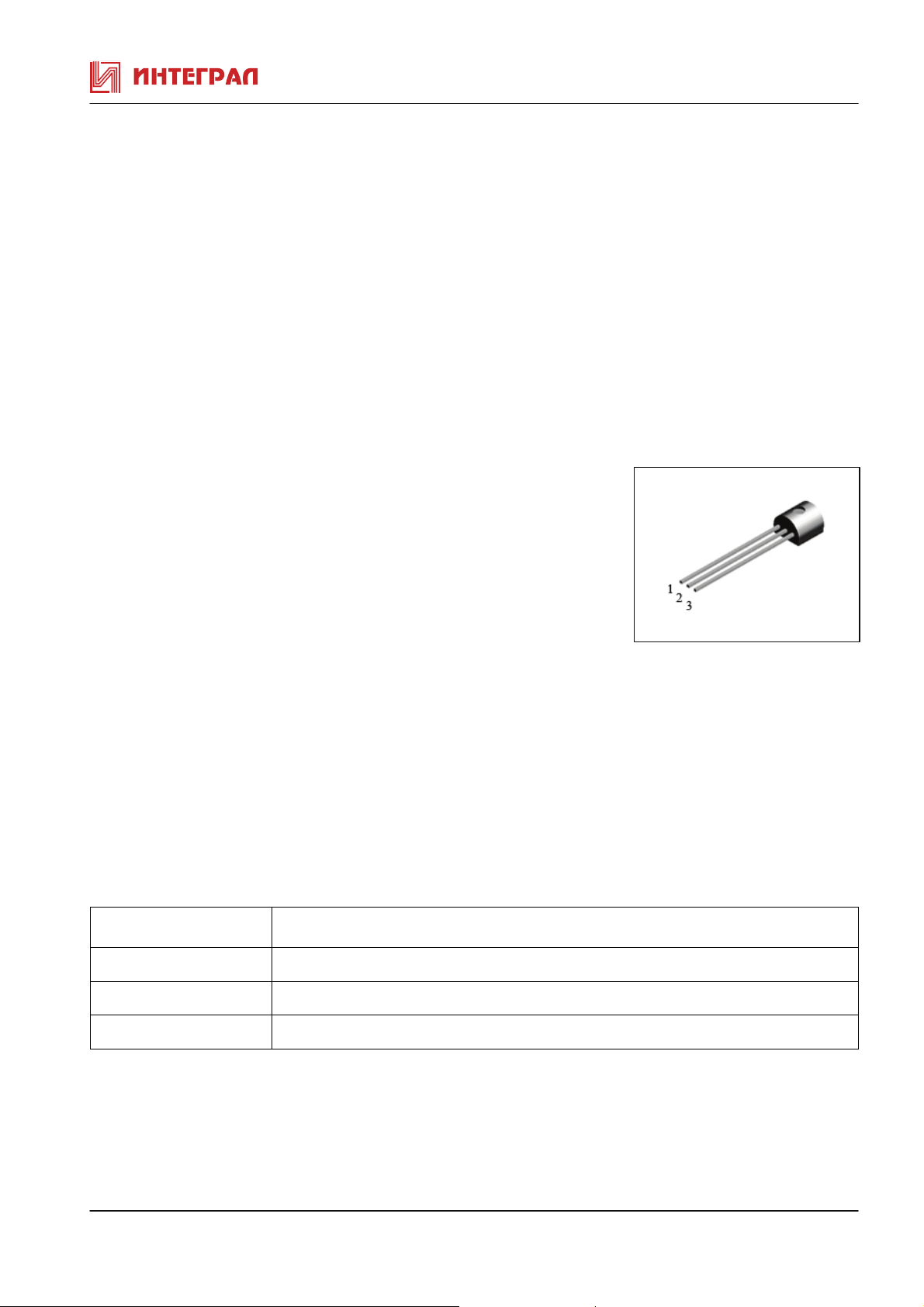

Корпусное исполнение

• пластмассовый корпус КТ-26 (ТО-92)

Назначение выводов

Вывод Назначение

№1 Коллектор

№2 База

№3 Эмиттер

КТ6112 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ6112 при Т

окр. среды

= 25 °С

Паpаметpы

Обратный ток коллектора Iкбо мкА Uкб=50B - 0,05
Статический коэффициент передачи тока
КТ6112А
КТ6112Б
КТ6112В
Емкость коллекторного перехода * Cк* пФ Uкб=10B f=10МГц 7
Граничная частота коэффициента
передачи тока *
Напряжение насыщения коллектор­эмиттер
Напряжение насыщения база - эмиттер Uбэ нас В Iк=100мA, Iб=5мA - 1
Граничное напряжение Uкэогр В

Обратный ток эмиттеpа Iэбo мкА Uэб= 5 B 0,05

Обозначение Ед. изм.

Режимы измеpения Min Max

h21Е Uкэ=5B,Iк=1мA

60
100
200

Fгр* МГц Uкэ=5B f=100МГц

Iэ=10мА

Uкэ(нас) В Iк=100мА,Iб=5мA 0,7

tu≤ 500 мкс Q≥ 30
Iк=10мА

100

45

150
300
600

* Справочные параметры

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ6112

Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В 50
Напpяжение коллектоp-эмиттеp Uкэ max В 45
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max мА 100
Температура перехода Тj 0C 150
Постоянная рассеиваемая мощность
коллектора

Рк max Вт 0,45

КТ6112 (январь 2011г., редакция 1.0)

2

ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь

Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой

учтенный экземпляр технических условий или этикетку на изделие.

ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик

изделий без предварительного уведомления.

Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные

полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является

ближайшим или функциональным аналогом.

Контактная информация предприятия доступна на сайте:

http://www.integral.by

прототипы не подразумевают
