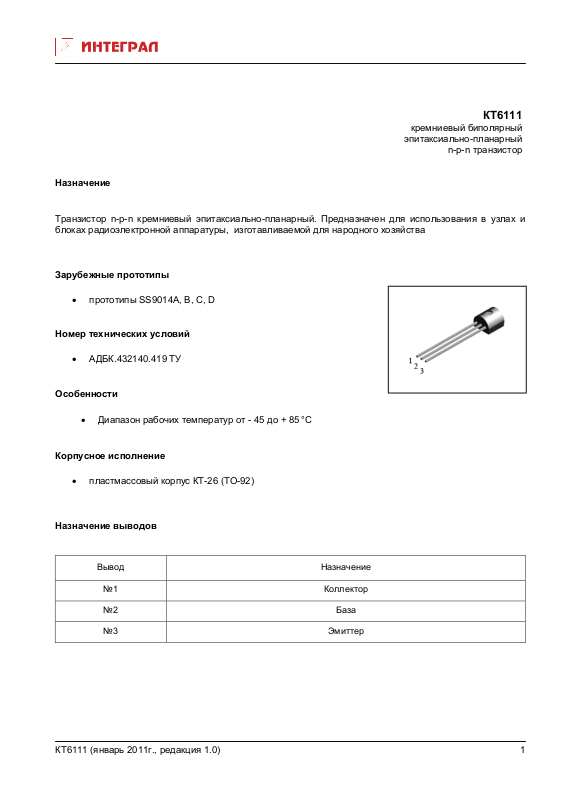

КТ6111

кремниевый биполярный

эпитаксиально-планарный

n-p-n транзистор

Назначение

Транзистор n-p-n кремниевый эпитаксиально-планарный. Предназначен для использования в узлах и
блоках радиоэлектронной аппаратуры, изготавливаемой для народного хозяйства

Зарубежные прототипы

• прототипы SS9014A, B, C, D

Номер технических условий

• АДБК.432140.419 ТУ

Особенности

• Диапазон рабочих температур от - 45 до + 85°C

Корпусное исполнение

• пластмассовый корпус КТ-26 (ТО-92)

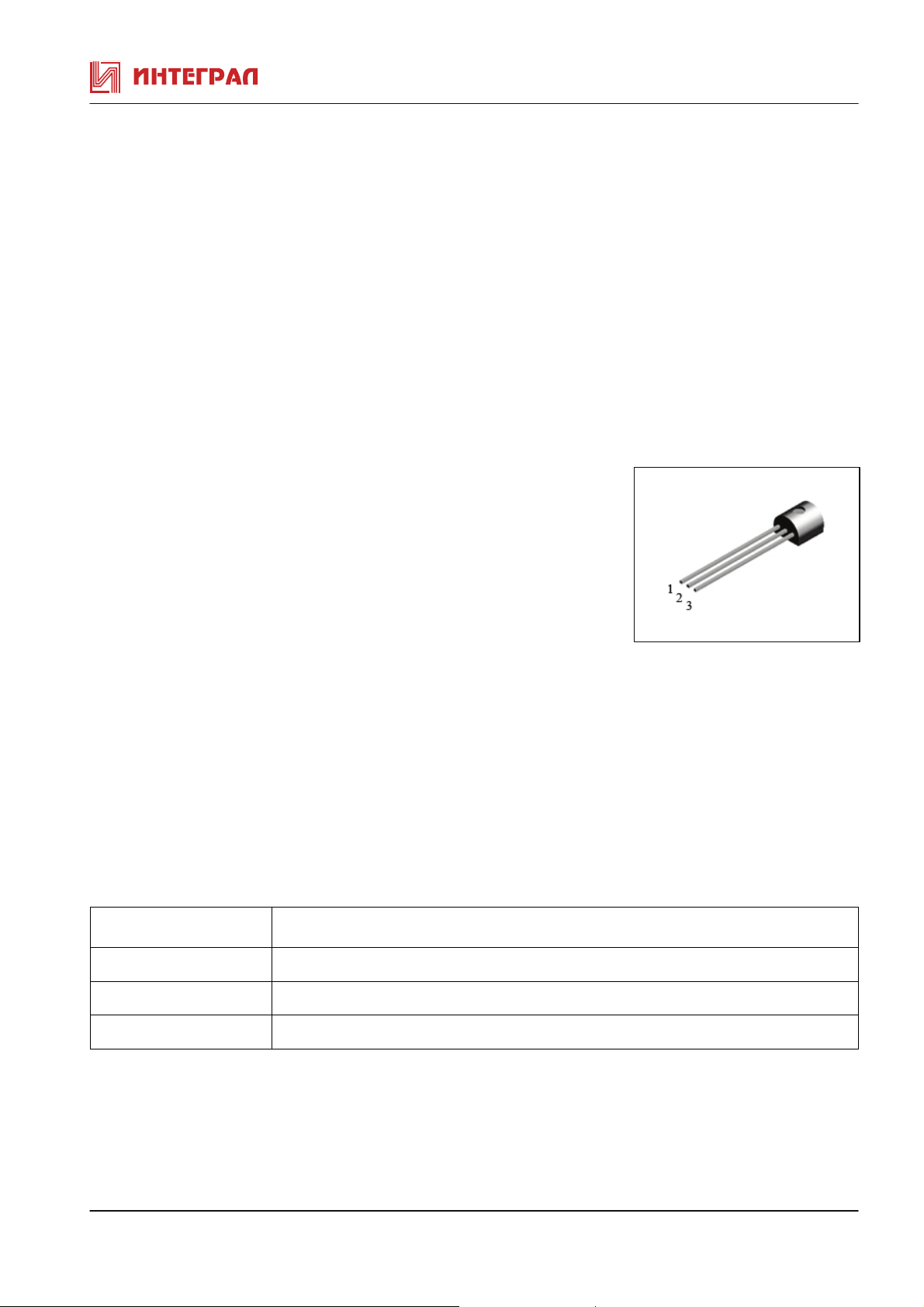

Назначение выводов

Вывод Назначение

№1 Коллектор

№2 База

№3 Эмиттер

КТ6111 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ6111 при Т

окр. среды

= 25 °С

Паpаметpы Обозначение Ед. измеp Режимы измеpения Min Max
Граничное напряжение коллектор­эмиттер

Обратный ток коллектора Iкбо мкА Uкб=50B - 0,05
Статический коэффициент передачи
тока
КТ6111А
КТ6111Б
КТ6111В
КТ6111Г
Напряжение насыщения коллектор­эмиттер
Напряжение насыщения
база - эмиттер
Обратный ток эмиттеpа Iэбo мкА Uэб=5 B 0,05
Граничная частота коэффициента
передачи тока *

Емкость коллекторного перехода * Cк* пФ Uкб= 10B, Iэ=0

Uкэо гр. В

h21е Uкэ=5B,Iк=1мA

Uкэ(нас) В Iк=100мА,Iб=5мA 0,3

Uбэ(нас) В Iк=100мА,Iб=5мA 1

Fгр* MГц Uкэ=5В Iэ=10мА

Iк=10мА tu≤500мс
Q≥30

f=100МГц

f= 10МГц

45 -

60
100
200
400

150

150
300
600

1000

3,5

* Справочные параметры

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ6111

Параметры Обозначение Ед. изм. Значение
Напряжение коллектор-база Uкб max В 50
Напpяжение коллектоp-эмиттеp Uкэ max В 45
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max мА 100
Постоянная рассеиваемая мощность
коллектора
Температура перехода Tj °C 150

Рк max Вт 0,45

КТ6111 (январь 2011г., редакция 1.0)

2

ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь

Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой

учтенный экземпляр технических условий или этикетку на изделие.

ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик

изделий без предварительного уведомления.

Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные

полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является

ближайшим или функциональным аналогом.

Контактная информация предприятия доступна на сайте:

http://www.integral.by

прототипы не подразумевают

КТ6111 (январь 2011г., редакция 1.0)

3
