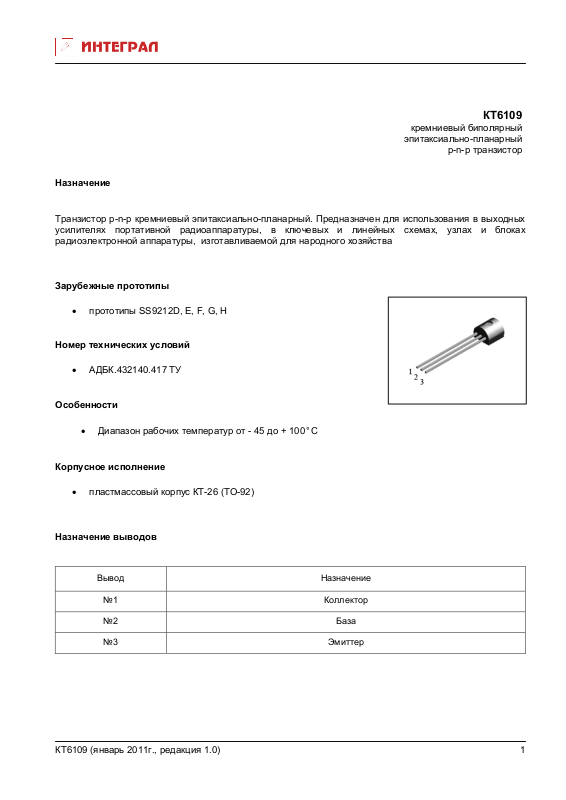

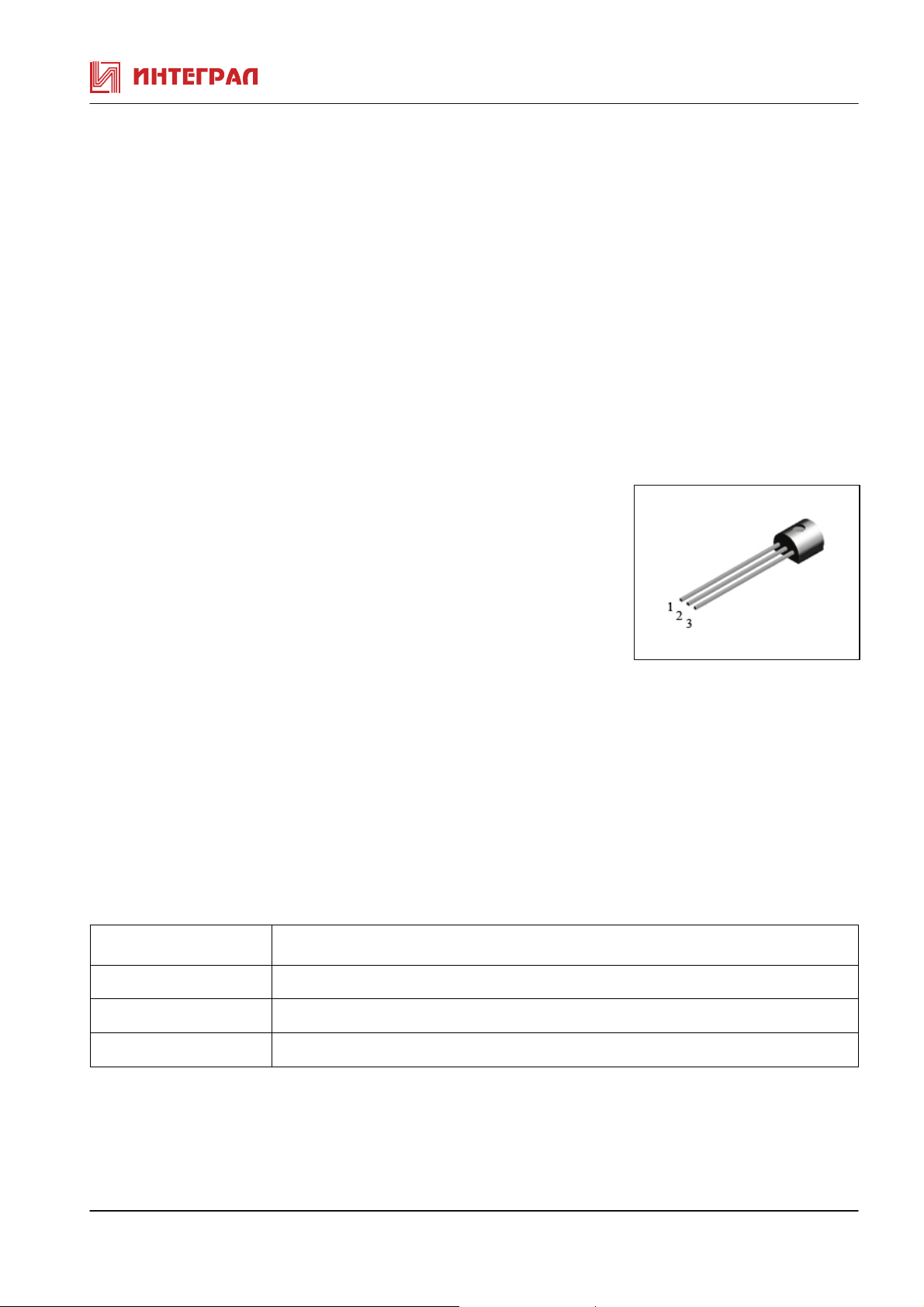

Page 1
КТ6109
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Транзистор p-n-p кремниевый эпитаксиально-планарный. Предназначен для использования в выходных
усилителях портативной радиоаппаратуры, в ключевых и линейных схемах, узлах и блоках
радиоэлектронной аппаратуры, изготавливаемой для народного хозяйства
Зарубежные прототипы
• прототипы SS9212D, E, F, G, H
Номер технических условий
• АДБК.432140.417 ТУ
Особенности
• Диапазон рабочих температур от - 45 до + 100°C
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ6109 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ6109 при Т
окр. среды
= 25 °С
Паpаметpы
Граничное напряжение коллектор-эмиттер Uкэо гр. В Iэ=10мА
Обратный ток коллектора Iкбо мкА Uкб=25B - 0,1
Статический коэффициент передачи тока
КТ6109А
КТ6109Б
КТ6109В
КТ6109Г
КТ6109Д
Напряжение насыщения
коллектор- эмиттер
Напряжение насыщения база - эмиттер Uбэ(нас) В Iк=500мА,Iб=50мA 1,2
Обозначение Ед.
изм.
h21Е Uкэ=1B,Iк=50мA
Uкэ(нас) В Iк=500мА,Iб=50мA 0,6
Режимы
измеpения
tu=0,3-1мс
Min Max
20 -
64
78
96
112
144
91
112
135
166
202
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ6109
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В 40
Напpяжение коллектоp-эмиттеp Uкэ max В 20
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max мА 500
Постоянная рассеиваемая мощность
коллектора
Рк max Вт 0,625
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ6109 (январь 2011г., редакция 1.0)
