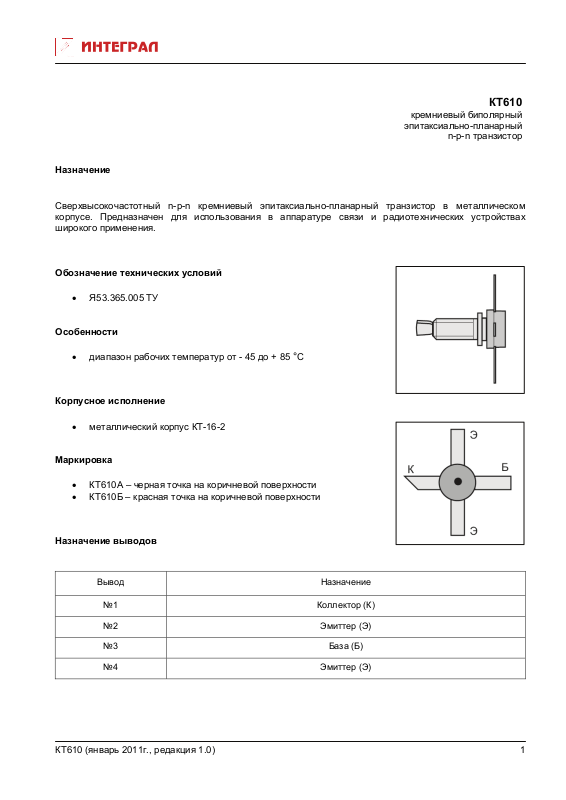

Page 1
КТ610
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Сверхвысокочастотный n-p-n кремниевый эпитаксиально-планарный транзистор в металлическом
корпусе. Предназначен для использования в аппаратуре связи и радиотехнических устройствах
широкого применения.
Обозначение технических условий
• Я53.365.005 ТУ
Особенности
• диапазон рабочих температур от - 45 до + 85

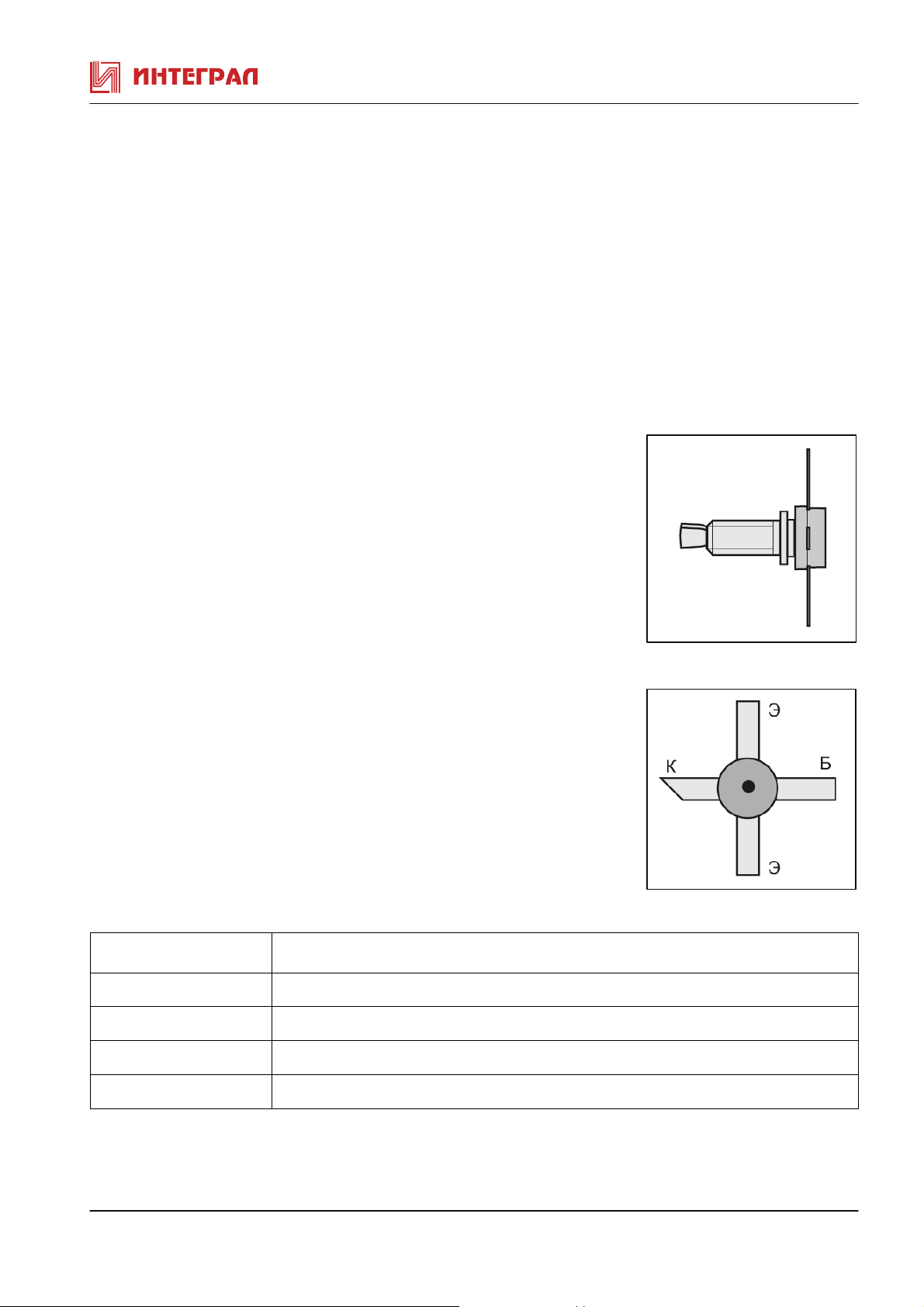

Корпусное исполнение
• металлический корпус КТ-16-2
Маркировка
• КТ610А – черная точка на коричневой поверхности
• КТ610Б – красная точка на коричневой поверхности
Назначение выводов
Вывод Назначение
°С
№1 Коллектор (К)
№2 Эмиттер (Э)
№3 База (Б)
№4 Эмиттер (Э)
КТ610 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ610 при Т
окр. среды
= + 25 °С
Паpаметpы
Обратный ток коллектора
Статический коэффициент передачи тока
КТ610А
КТ610Б
Емкость коллекторного перехода*
Емкость эмиттерного перехода* Сэ* пФ Uэб=0 f=107 Гц 21
Граничная частота коэффициента передачи
тока*
КТ610А
КТ610Б
Обратный ток эмиттера Iэбо мкА Uэб=4 B 100
Граничное напряжение Uкэогр В Iэ=50мА 20
Обозна-
чение
Iкбо мА Uкб=26B
h21Е Uкб=10 B,
Cк* пФ Uкб=10B f=107 Гц
Fгр* МГц Uкэ=10B f=108 Гц
Ед. изм.
Режимы
измеpения
Iэ= 150 мA
Iк=150мА
Min Max
0,5
50
20
1000
700
300
300
4,1
* справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ610
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В 26
Напpяжение коллектоp-эмиттеp
(Rбэ=10кОм)
Напряжение эмиттер-база Uэб max В 4
Постоянный ток коллектора Iк max мА 300
Температура перехода Тj
Постоянная рассеиваемая мощность
коллектора
Uкэ max В 26
0
C 150
Рк max Вт 1,5
КТ610 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ610 (январь 2011г., редакция 1.0)
3
