КТ607
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевые эпитаксиально-планарные n-p-n СВЧ транзисторы бескорпусные с жесткими (объемными)
выводами на кристаллодержателе (подложке) КТ607А-4 , КТ607Б-4, предназначенные для применения
в устройствах аппаратуры широкого применения.
Обозначение технических условий
• аАО.336.051 ТУ
Корпусное исполнение
• кристаллы с жесткими (объемными)
выводами на кристаллодержателе (
Маркировка
• КТ607А-4 – желтая точка на компаунде
• КТ607Б-4 – белая точка на компаунде
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
подложке)
№3 Эмиттер
КТ607 (январь 2011г., редакция 1.0)
1

Таблица 1. Основные электрические параметры КТ607 при Т
Паpаметpы Обозначение Ед. изм Режимы измеpения Min Max
Обратный ток коллектора
Статический коэффициент передачи тока
на высокой частоте
Iкбо mА
h21Е
Ёмкость коллекторного перехода
КТ607А-4
Ск пФ
КТ607Б-4
Выходная мощность
(медианное значение)
КТ607А-4
Рвых Вт
КТ607Б-4
Коэффициент усиления по мощности
(медианное значение)
КТ607А-4
Кур
КТ607Б-4
Коэффициент полезного действия
коллектора
КТ607А-4
η
к
КТ607Б-4
Обратный ток эмиттера
Постоянная времени цепи обратной связи
на высокой частоте
Iэбо mА
τ
С
окр. среды
%
пс
= 25 °С
Uкб=40B
Uкб=30B
U
=10B Ic=80mA
CE
f=100МГц
Uкб=10B f=5МГц
f=1ГГц Uкб=20B
Iк=110мА
Рвх=0,4Вт
Рвх=0,5Вт
f=1ГГц Uкб=20B
Iк=110мА
Рвх=0,4Вт
Рвх=0,5Вт
f=1ГГц Uкб=20B
Iк=110мА
Рвх=0,4Вт
Рвх=0,5Вт
- 1
7 -
-
-
1
1
2,5
2
45
45
4
4,5
-
-
-
-
-
-
Uэб=4 B - 0,5
Uкб=10B Iэ=30мА
f=5МГц
18 25
Таблица 2. Значения предельно-допустимых параметров КТ607
Наименование параметра Обозначение
Максимально допустимое постоянное
напряжение коллектор - база
Максимально допустимое постоянное
напряжение коллектор- эмиттер
Максимально допустимое постоянное
напряжение эмиттер – база
Максимально допустимый постоянный ток
коллектора
Максимально допустимая постоянная
рассеиваемая мощность коллектора
Максимально допустимая температура
перехода
U
CB MAX
U
CE MAX
U
EB MAX
I
C MAX
P
C MAX
t
J MAX
измерения
КТ607 (январь 2011г., редакция 1.0)
Еденицы
Значение
КТ607А-4 КТ607Б-4
B 40 30
B 35 30
B 4 4
мA 150 150
Вт 1,5 1,5
0
С 150 150
2

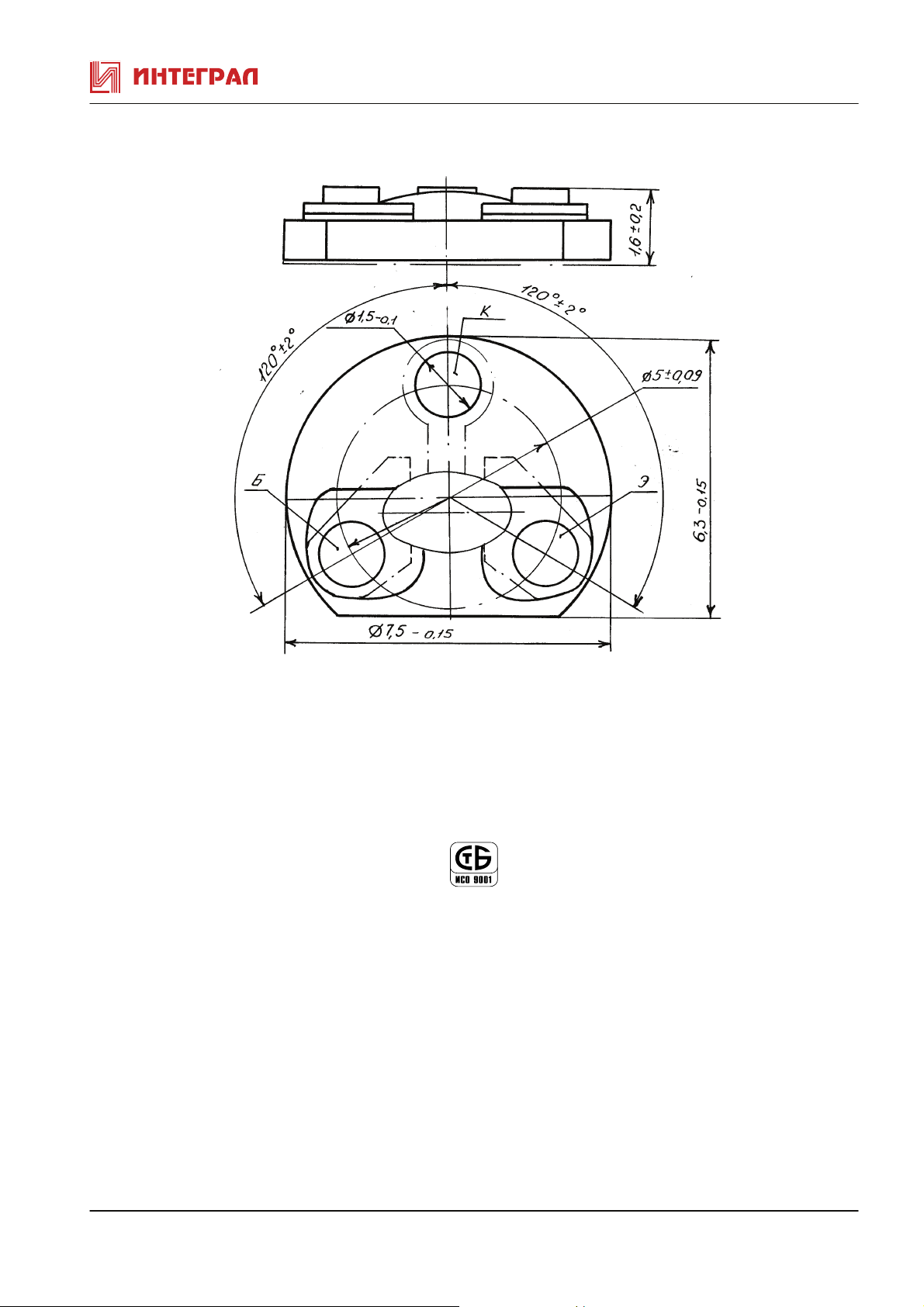

Рисунок 1. Чертеж кристалла КТ607А-4, КТ607Б-4
