Page 1

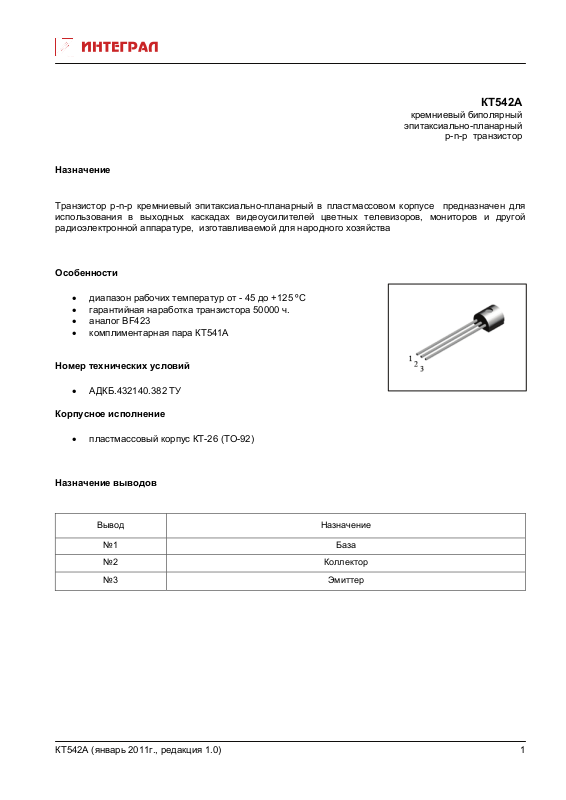

КТ542А
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Транзистор p-n-p кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для
использования в выходных каскадах видеоусилителей цветных телевизоров, мониторов и другой
радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства
Особенности
• диапазон рабочих температур от - 45 до +125 ºC
• гарантийная наработка транзистора 50000 ч.
• аналог BF423
• комплиментарная пара КТ
541А
Номер технических условий
• АДКБ.432140.382 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ542А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ542А
Наименование параметра (режим измерения), единица
измерения
Обратный ток коллектора
= 200 В, IЭ = 0), мкА
(U
КБ
Обратный ток коллектора
= 200 В, IЭ = 0), мкА
(U
КБ
Обратный ток коллектора
= 200 В, IЭ = 0), мкА
(U
КБ
Обратный ток коллектора
= 250 В, IЭ = 0), мкА
(U
КБ
Обратный ток коллектор-эмиттер
(U
= 250 В, RЭБ = ∞), мкА
КЭ
Обратный ток эмиттера
= 5 В, IК = 0), мкА
(U
ЭБ
Статический коэффициент передачи тока *,**
= 20 В, IК = 25 мА)
(U
КЭ
Напряжение насыщения коллектор-эмиттер*
= 30 мА, IБ = 5 мА), В
(I
К
Напряжение насыщения база-эмиттер*
= 30 мА, IБ = 5 мА), В
(I
К
Бук-
венное
обозна-
чение
менее
I
КБО
I
КБО
I
КБО
I
КБО
I
КЭО
I
ЭБО
h
50
21Э
U
КЭ нас
U
БЭ нас
Норма Тем-
не
не
более
-
-
-
-
-
-
0,05
10
1,0
50
100
0,05
60
15
-
-
-
0,6
2,0
пера-
тура,
°С
25
125
-45
25
25
25
25
125
-45
25
25
* tи ≤ 2 мс, Q / 50.
** При измерении в схеме с общей базой UКБ = (U
– 2, 0) В, IЭ = IК.
КЭ
КТ542А (январь 2011г., редакция 1.0)
2
Page 3
х
х
х
р
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ542А
Наименование параметра (режим и условия измерения), единица измерения
Максимально допустимое постоянное напряжение коллектор-база (IЭ = 0), В U
Максимально допустимое постоянное напряжение коллектор-эмиттер
(I
= 0), В
Б
Максимально допустимое постоянное напряжение эмиттер-база, (Iк = 0), В U
Максимально допустимый постоянный ток
Буквенное
обозначение
250
КБ mа
250
U
КЭ max
5
ЭБ mа
I
50
К mах
Норма
коллектора, мА *
Максимально допустимый импульсный ток
коллектора (t
≤ 6,3 мс, Q / 2), мА *
и
Максимально допустимый импульсный ток базы,
(t
≤ 6,3 мс, Q / 2), мА *
и
Максимально допустимая постоянная рассеиваемая мощность коллектора,
Вт , при –45 °С ≤Т
≤ 25 °С**
ср
Максимально допустимая температура перехода, °С
Тепловое сопротивление переход-среда, °С/Вт R
100
I
К, и mах
50
I
Б, и mах
0,625
Р
К mах
150
Т
пер.mа
Υ пер-с
200
* При условии непревышения Р
** В диапазоне температур среды от 25 до 125 °С Р
Р
К mах
= (Т
пер.mах
– Тср ) / R
Υ пер-ср
К mах
.
рассчитывают по формуле:
К mах
КТ542А (январь 2011г., редакция 1.0)
3
Page 4
Указания по применению и эксплуатации
Указания по применению и эксплуатации – по ГОСТ 11630, ОСТ 11 336.907.0 и РД 11 336.907-8 с
дополнениями и уточнениями, изложенными в настоящем разделе.
Основное назначение транзисторов – использование в выходных каскадах видеоусилителей цветных
телевизоров мониторов и другой радиоэлектронной аппаратуре.
Допускается применение транзисторов, изготовленных в обычном климатическом исполнении, в аппаратуре,
предназначенной для эксплуатации во всех климатических условиях
непосредственно в аппаратуре лаками (в 3-4 слоя) типа УР-231 по ТУ 6-21-14, ЭП-730 по ГОСТ 20824 с
последующей сушкой.
Допустимое значение статического потенциала 500 В в соответствии с ОСТ 11 073.062.
Степень жесткости – IV.
Транзисторы пригодны для монтажа в аппаратуре методом групповой пайки и паяльником. Режим и условия
монтажа транзисторов в аппаратуре – по
Расстояние от корпуса до места лужения и пайки (по длине вывода) не менее 3 мм.
Температура припоя не выше 265 ºС.
Время пайки не более 4 с.
Время лужения не более 2 с.
Число допустимых перепаек выводов транзисторов при проведении монтажных (сборочных) операций не
более трех.
Допускаются другие режимы пайки при условии сохранения
транзисторов, что подтверждается проведением ресурсных испытаний на предприятии потребителе.
Не допускается прикладывать к выводам вращающих усилий.
Расстояние от корпуса до начала изгиба вывода – не менее 2 мм. Изгиб допускается в плоскости,
перпендикулярной плоскости расположения выводов.
При изгибе и формовке выводов необходимо применять специальные шаблоны, а также
неподвижность выводов между местом изгиба и корпусом транзистора.
При эксплуатации транзисторов в условиях механических воздействий их необходимо крепить за корпус.
ОСТ 11 336.907.0.
целостности конструкции и надежности
, при покрытии транзисторов
обеспечить
КТ542А (январь 2011г., редакция 1.0)
4
Page 5
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ542А (январь 2011г., редакция 1.0)
5
