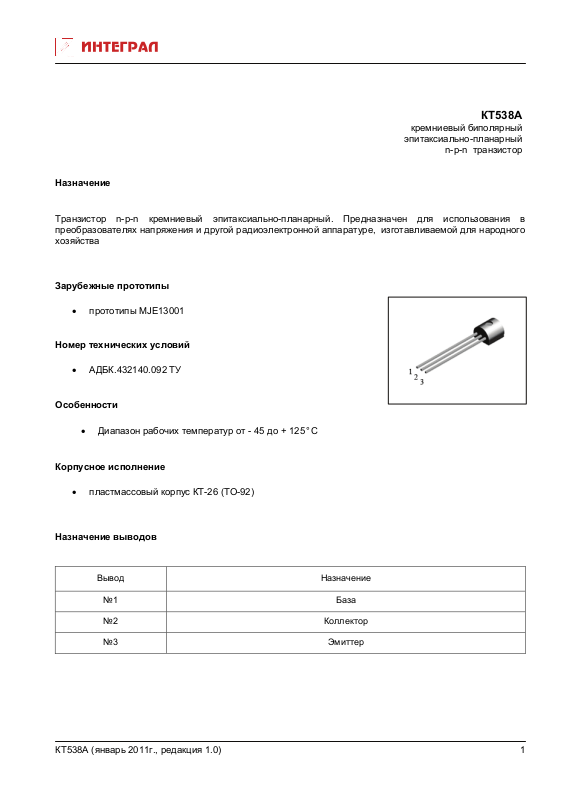

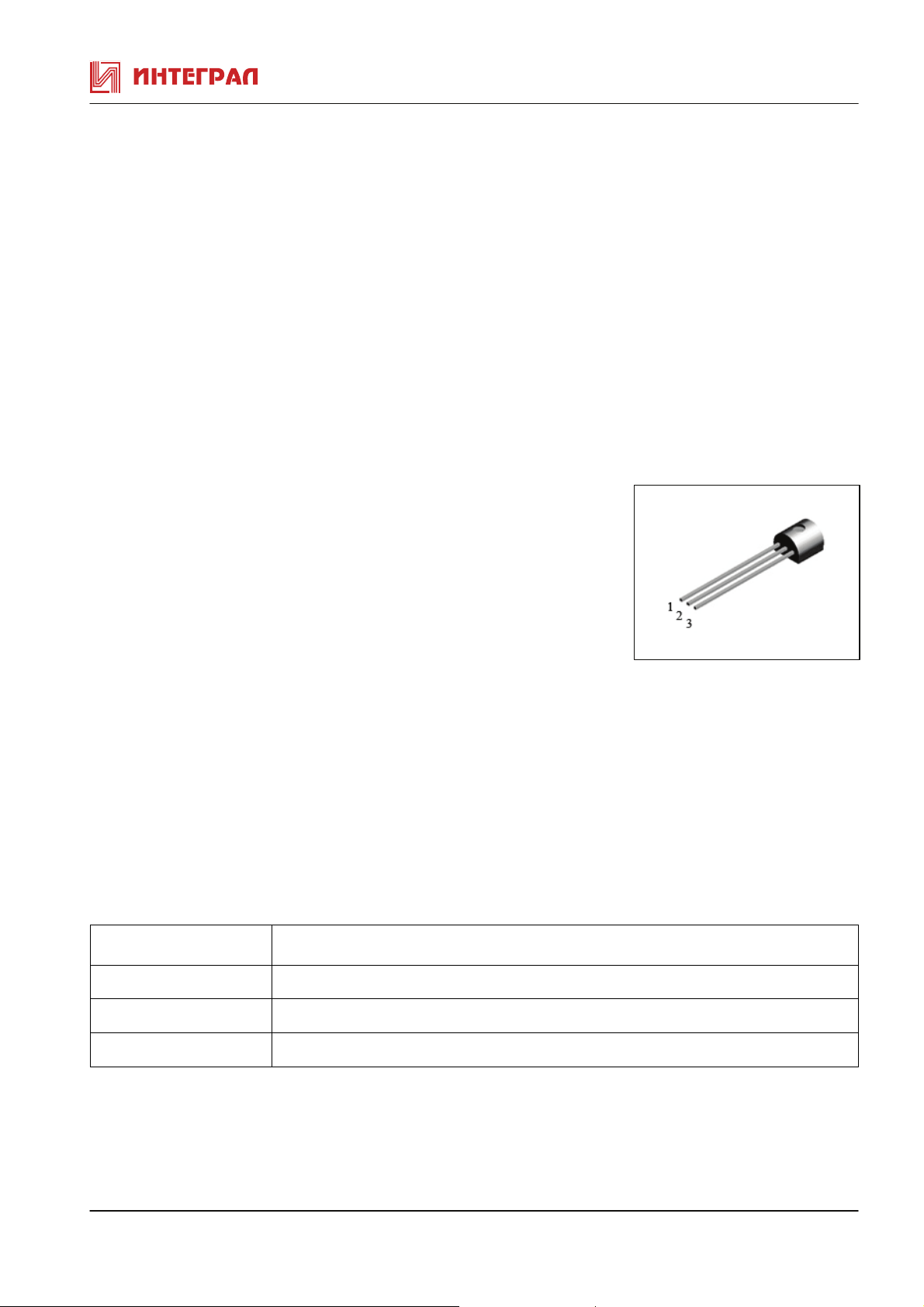

КТ538А
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный. Предназначен для использования в
преобразователях напряжения и другой радиоэлектронной аппаратуре, изготавливаемой для народного
хозяйства
Зарубежные прототипы
• прототипы MJE13001
Номер технических условий
• АДБК.432140.092 ТУ
Особенности
• Диапазон рабочих температур от - 45 до + 125°C
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ538А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ538А
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Гр. напряжение коллектор-эмиттер Uкэо гp.* B Iк=10mA, Iб=0 400
Обратный ток коллектор-эмиттер Iкэк мкА Uкэ'=600 В, Uэб=0 100
Обратный ток коллектора -эмиттер Iкэо мкА
Обратный ток эмиттера Iэбо мкA Uэб=9 B 100
Статический коэффициент
передачи тока
Uкэ=5 B, I к=1 мA 8 Напряжение насыщения коллекторэмиттер
Iк=200 мA, Iб= 50 мA 1,5
Напряжение насыщения базаэмиттер
Емкость коллекторного перехода Ск пФ Uкб=10B, Iэ=0,
Емкость эмиттерного перехода Сэ пФ Uэб=10B, Iэ=0,
h
Uкэ=20 B, Iк=20 мA 10 90
21Е *
Uкэ(нас) * В Iк=50 мA, Iб= 10 мA 0,5
Uбэ(нас) * В Iк=200 мA, Iб=50 мA 1,3
Uк'=400 В, Rэб=∞
f=1МГц
f=1МГц
100
- 8
- 80
* tи ≤ 300 мкс, Q ≥ 100
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ538А
Параметры Обозначение Ед. измер. Значение
Максимально допустимое постоянное наряжение
коллектор- эмиттеp
Максимально допустимое нпряжение
коллектор- эмиттеp
Максимально допустимое постоянное напряжение
эмиттер-база
Максимально допустимый постоянный ток коллектора Iк max мА 0,5
Максимально допустимый постоянный ток базы Iб max мА 0,3
Максимально допустимая рассеиваемая мощность
коллектора
Тепловое сопротивление переход-среда Rt пер-ср °C/Вт 178
Температура перехода Tj °C 150
Uкэ max
( Rбэ =∞)
Uкэ max
(Uбэ =0)
Uэб max В 9
Pк max Вт 0,7
В 400
В 600
КТ538А (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ538А (январь 2011г., редакция 1.0)
3
