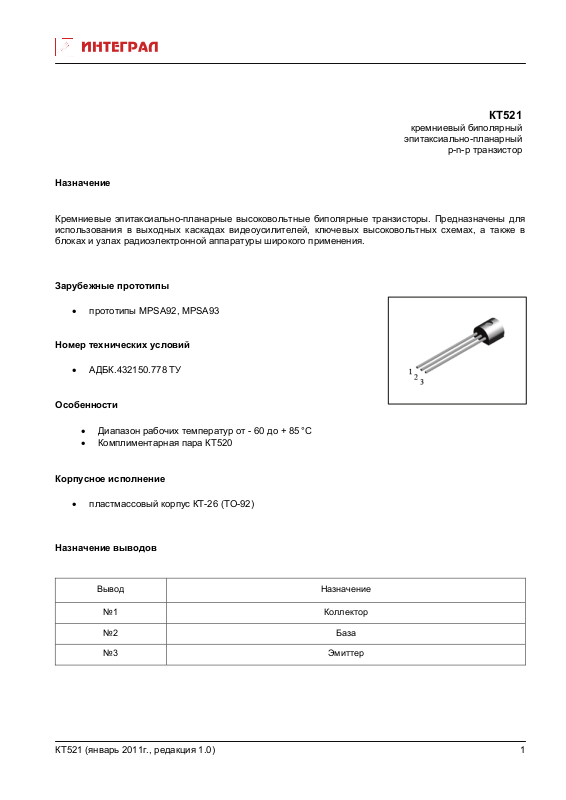

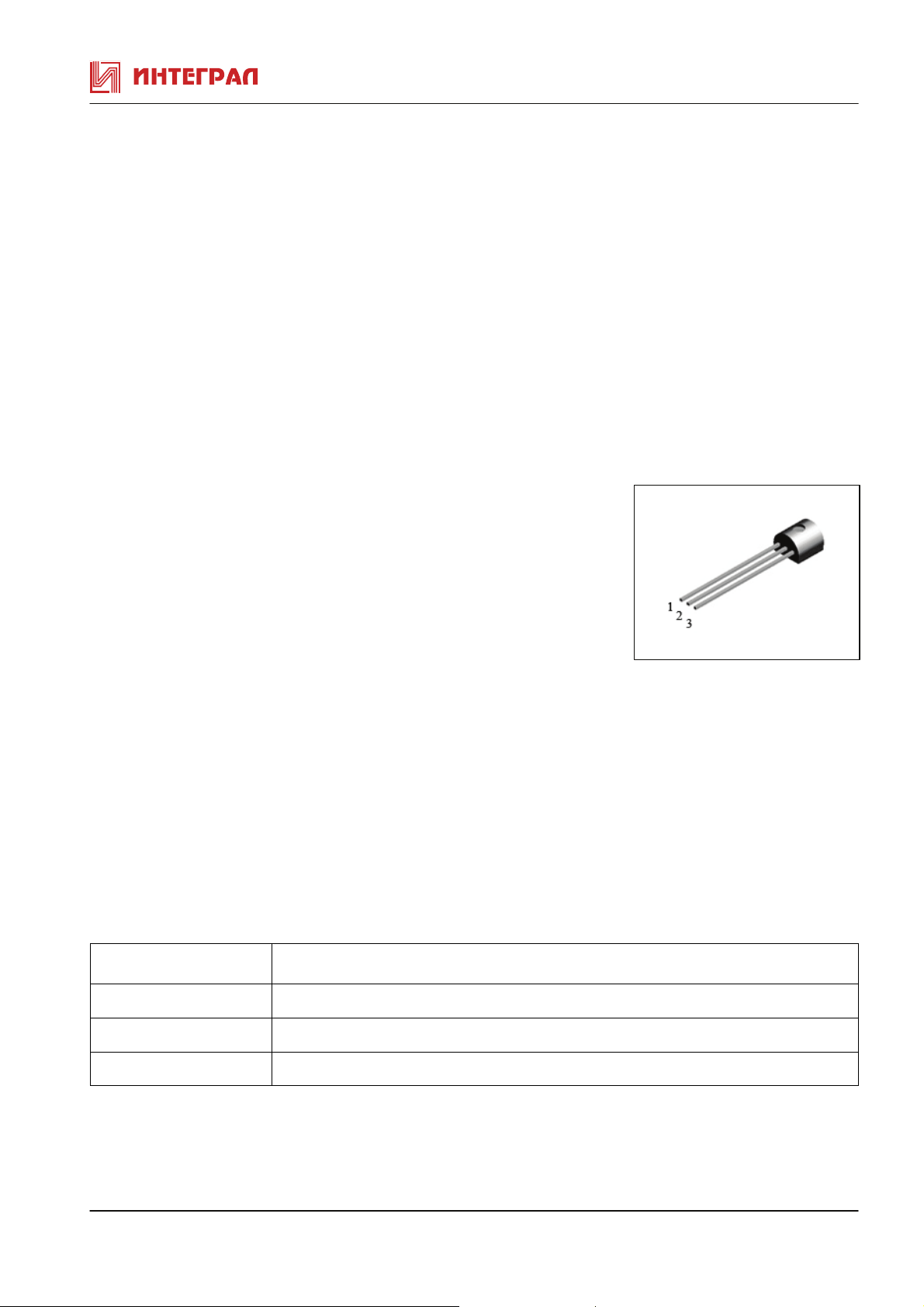

КТ521
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Кремниевые эпитаксиально-планарные высоковольтные биполярные транзисторы. Предназначены для
использования в выходных каскадах видеоусилителей, ключевых высоковольтных схемах, а также в
блоках и узлах радиоэлектронной аппаратуры широкого применения.
Зарубежные прототипы
• прототипы MPSA92, MPSA93
Номер технических условий
• АДБК.432150.778 ТУ
Особенности
• Диапазон рабочих температур от - 60 до + 85°C
• Комплиментарная пара КТ520
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ521 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ521 при Т
окр. среды
= 25 °С
Паpаметpы Обозна-
чение
Граничное напряжение коллектор-эмиттер Uкэо гp. B
КТ521А Iк=10mA, Iб=0 300
КТ521Б 200
Обратный ток коллектора
КТ521А
Uкб=200В, Iэ=0 0,25
КТ521Б Uкб=200В, Iэ=0 100
Uкб=160В, Iэ=0 0,25
Обратный ток эмиттера Iэбо мкА Uэб=5B, Iк=0 100
Uэб=3B, Iк=0 0,1
Статический коэффициент передачи тока h
Uкэ=10B, Iк=10 мA 40
Uкэ=10B, Iк=30 мA 25
Напряжение насыщения коллектор-эмиттер Uкэ(нас) В
КТ521А Iк=20 мA, Iб=2,0 мA 0,5
КТ521Б 0,4
Напряжение насыщения база-эмиттер Uбэ(нас) В Iк=20 мA, Iб=2,0 мA 0,9
Граничная частота коэф. передачи тока fгр. МГц Uкэ=20B, Iк=10 мA
Емкость коллекторного перехода
КТ521А
КТ521Б 8,0
Iкбo мкА
21Е
Ск пФ Uкб=20B, Iэ=0, f=1МГц
Ед. измеp Режимы измеpения Min Max
Uкб=300В, Iэ=0
Uкэ=10B, Iк=1 мA 25
f=100 МГц
100
50
6,0
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ521
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-база
КТ521А
КТ521Б 200
Напpяжение коллектоp-эмиттеp
КТ521А
КТ521Б
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 0,5
Рассеиваемая мощность коллектора Pк max Вт 0,625
Тепловое сопротивление переход-среда Rt пер-ср °C/Вт 200
Температура перехода Tj °C 150
Uкб max В
300
Uкэ max В
300
200
КТ521 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
