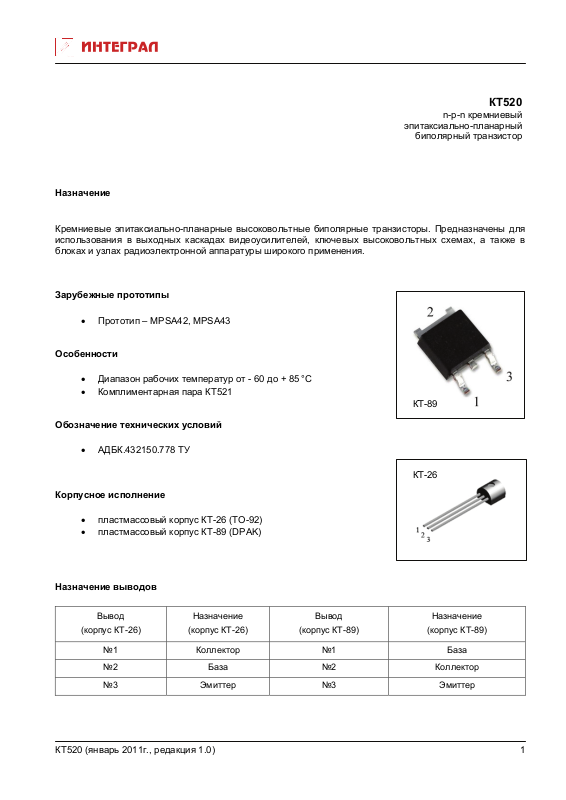

КТ520
n-p-n кремниевый
эпитаксиально-планарный
биполярный транзистор
Назначение
Кремниевые эпитаксиально-планарные высоковольтные биполярные транзисторы. Предназначены для
использования в выходных каскадах видеоусилителей, ключевых высоковольтных схемах, а также в
блоках и узлах радиоэлектронной аппаратуры широкого применения.
Зарубежные прототипы
• Прототип – MPSA42, MPSA43
Особенности
• Диапазон рабочих температур от - 60 до + 85°C
• Комплиментарная пара
КТ521
Обозначение технических условий
• АДБК.432150.778 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
• пластмассовый корпус КТ-89 (DPAK)
Назначение выводов
Вывод
(корпус КТ-26)
Назначение
(корпус КТ-26)
Вывод
(корпус КТ-89)
КТ-89
КТ-26
Назначение
(корпус КТ-89)
№1 Коллектор №1 База
№2 База №2 Коллектор
№3 Эмиттер №3 Эмиттер
КТ520 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ520 при Т
окр. среды
= 25 °С
Паpаметpы Обозна-
чение
Граничное напряжение коллектор-эмиттер
Uкэо гp. B Iк=10mA, Iб=0
КТ520А
КТ520Б
Обратный ток коллектора
Iкбo мкА
КТ520А
Ед.
измеp
Режимы измеpения Min Max
300
200
Uкб=300В, Iэ=0
100
Uкб=200В, Iэ=0 0,1
КТ520Б Uкб=200В, Iэ=0 100
Uкб=160В, Iэ=0 0,1
Обратный ток эмиттера
КТ520А
Iэбо нA
Uэб=6B, Iк=0
100
КТ520Б Uэб=4B, Iк=0 100
Статический коэффициент передачи тока h
Uкэ=10B, Iк=1 мA 25
21Е
Uкэ=10B, Iк=10 мA 40
Uкэ=10B, Iк=30 мA 40
Напряжение насыщения коллектор-
Uкэ(нас) В
эмиттер
КТ520А Iк=20 мA, Iб=2,0 мA 0,5
КТ520Б 0,4
Напряжение насыщения база-эмиттер Uбэ(нас) В Iк=20 мA, Iб=2,0 мA 0,9
Граничная частота коэф. передачи тока fгр. МГц Uкэ=20B, Iк=10 мA
50
f=100 МГц
Емкость коллекторного перехода
КТ520А
Ск пФ Uкб=20B, Iэ=0, f=1МГц
3,0
КТ520Б 4,0
Таблица 2. Предельно допустимые электрические режимы КТ520
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база
КТ520А
КТ520Б
Напpяжение коллектоp-эмиттеp
КТ520А
КТ520Б
Uкб max В
300
200
Uкэ max В
300
200
Напряжение эмиттер-база Uэб max В 6
Постоянный ток коллектора Iк max А 0,5
Рассеиваемая мощность коллектора Pк max Вт 0,625
Тепловое сопротивление переход-среда Rt пер-ср °C/Вт 200
Температура перехода Tj °C 150
КТ520 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
