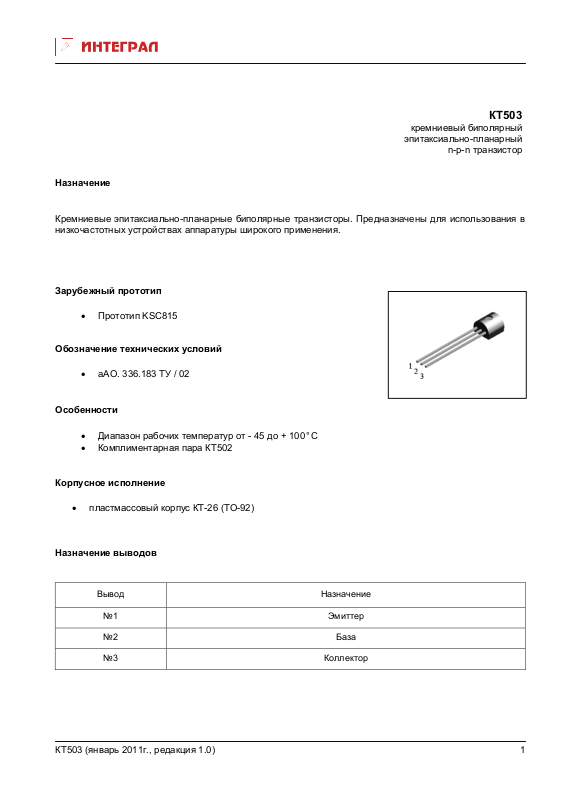

Page 1
КТ503
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы. Предназначены для использования в
низкочастотных устройствах аппаратуры широкого применения.
Зарубежный прототип
• Прототип KSC815
Обозначение технических условий
• аАО. 336.183 ТУ / 02
Особенности
• Диапазон рабочих температур от - 45 до + 100°C
• Комплиментарная пара КТ502

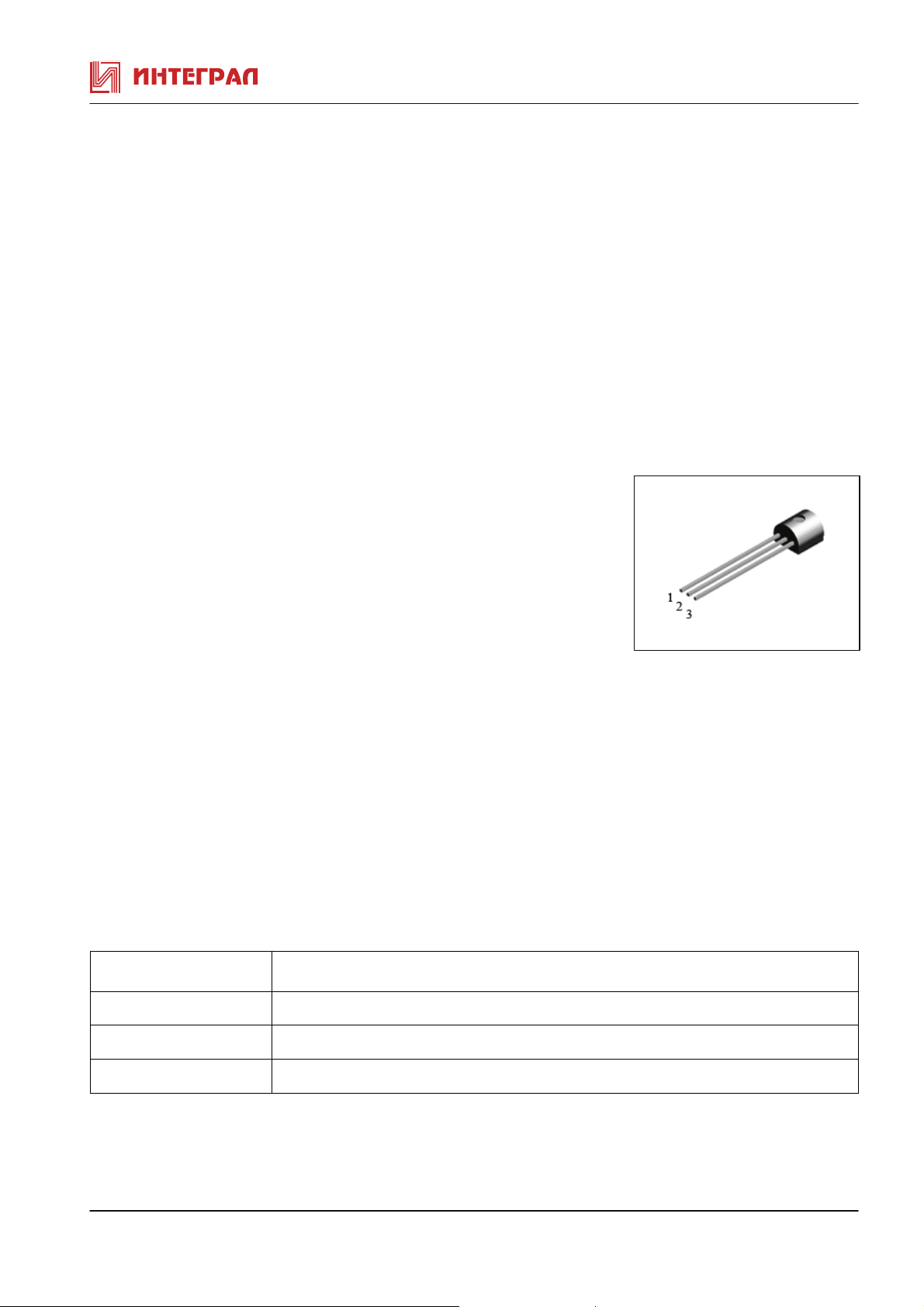

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 База
№3 Коллектор
КТ503 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ503 при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Гр. напряжение коллектор-эмиттер Uкэо гp. B Iк=10mA, Iб=0 25-80
Обратный ток коллектора Iкбo мкА Uкб= Uкб max 1
Статический коэффициент передачи
тока
Напряжение насыщения коллекторэмиттер
Напряжение насыщения база-эмиттер Uбэ(нас)* В Iк=10 мA, Iб=1 мA 1,2
Граничная частота коэф. передачи тока fгр. * МГц Uкб= 5B, Iэ=-3 мA 5
Емкость коллекторного перехода Ск * пФ Uкб= 5B, f=1МГц 50
h
Uкэ=5B, Iк=10 мA 40 240
21Е
Uкэ(нас) В Iк=10 мA, Iб=1 мA 0,6
* Спpавочные паpаметpы
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ503
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В 40-100
Напpяжение коллектоp-эмиттеp Uкэ max В 25-80
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max мА 150
Импульсный ток коллектора
(tи ≤ 10 мс, Q ≥ 10)
Рассеиваемая мощность коллектора Pк max мВт 300
Температура перехода Tj °C 350
Iки max мА 100
Таблица 3. Классификация КТ503
Uкб max, В 40 40 60 60 80 100
Uкэ max, В 25 25 40 40 60 80
Uкэо гр. 25 25 40 40 60 80
h21e 40-120 80-240 40-120 80-240 40-120 40-120
КТ503А КТ503Б КТ503В КТ503Г КТ503Д КТ503Е
КТ503 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ503 (январь 2011г., редакция 1.0)
3
