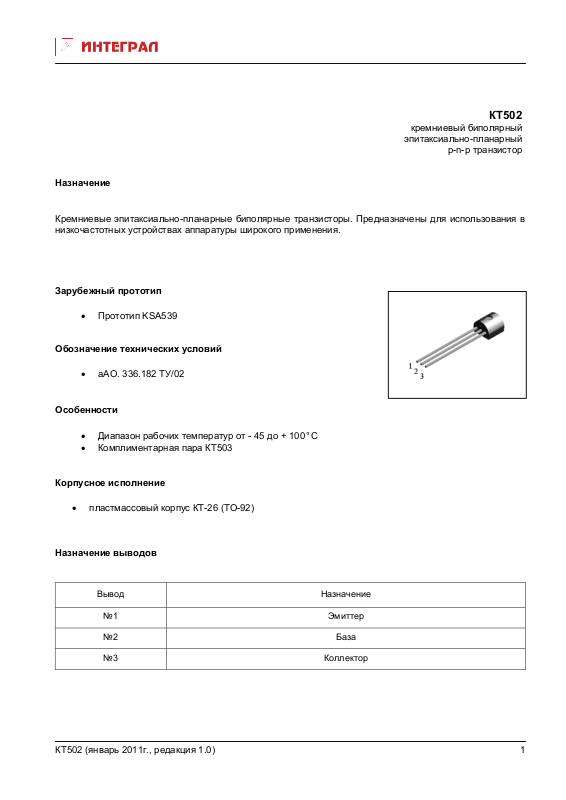

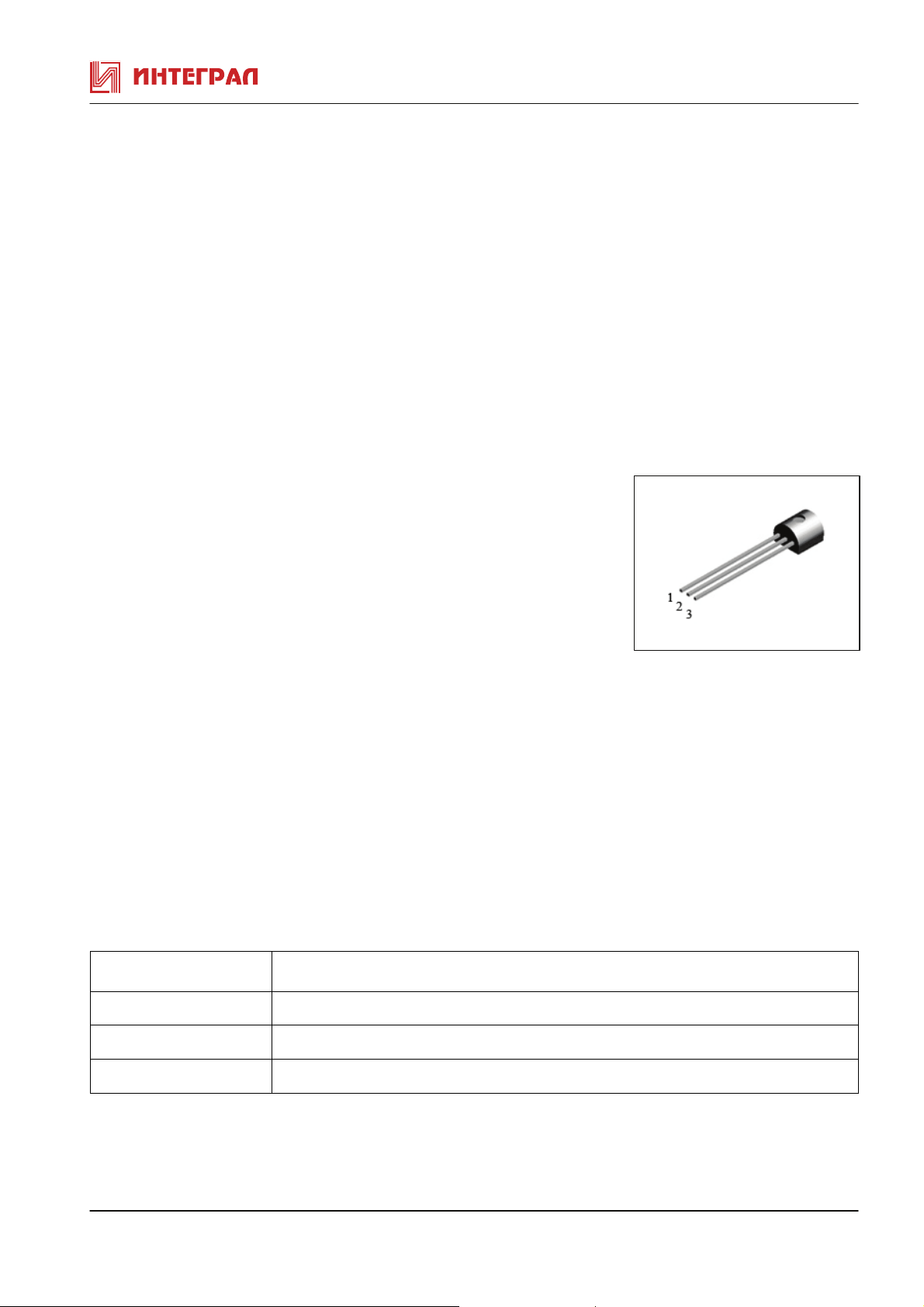

Page 1
КТ502
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы. Предназначены для использования в
низкочастотных устройствах аппаратуры широкого применения.
Зарубежный прототип
• Прототип KSA539
Обозначение технических условий
• аАО. 336.182 ТУ/02
Особенности
• Диапазон рабочих температур от - 45 до + 100°C
• Комплиментарная пара КТ503
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 База
№3 Коллектор
КТ502 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ502 при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Гр. напряжение коллектор-эмиттер Uкэо гp. B Iк=-10mA, Iб=0 -25-80
Обратный ток коллектора Iкбo мкА Uкб= Uкб max -1
Статический коэффициент передачи
тока
Напряжение насыщения коллекторэмиттер
Напряжение насыщения база-эмиттер Uбэ(нас)* В Iк=-10 мA, Iб=-1 мA -1,2
Граничная частота коэф. передачи тока fгр. * МГц Uкб= -5B, Iэ=--3 мA 5
Емкость коллекторного перехода Ск * пФ Uкб= -5B, f=1МГц 50
h
Uкэ=-5B, Iк=-10 мA 40 240
21Е
Uкэ(нас) В Iк=-10 мA, Iб=-1 мA -0,6
* Спpавочные паpаметpы
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ502
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В -40-90
Напpяжение коллектоp-эмиттеp Uкэ max В -25-80
Напряжение эмиттер-база Uэб max В -5
Постоянный ток коллектора Iк max мА -150
Импульсный ток коллектора
(tи ≤ 10 мс, Q ≥ 10)
Рассеиваемая мощность коллектора Pк max мВт 350
Температура перехода Tj °C 150
Iки max мА -300
Таблица 3. Классификация КТ502
Uкб max, В -40 -40 -60 -60 -80 -90
Uкэ max, В -25 -25 -40 -40 -60 -80
Uкэо гр. -25 -25 -40 -40 -60 -80
h21e 40-120 80-240 40-120 80-240 40-120 40-120
КТ502А КТ502Б КТ502В КТ502Г КТ502Д КТ502Е
КТ502 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ502 (январь 2011г., редакция 1.0)
3
