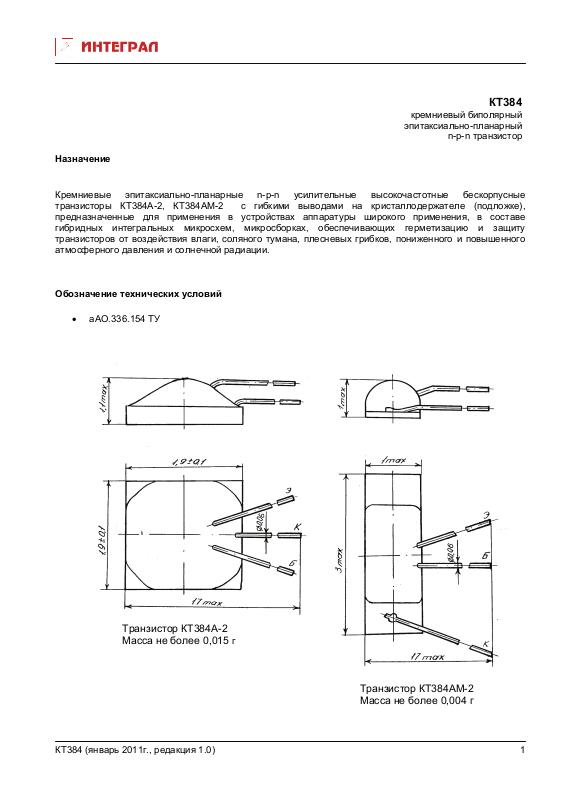

Page 1
,
КТ384
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевые эпитаксиально-планарные n-p-n усилительные высокочастотные бескорпусные
транзисторы КТ384А-2, КТ384АМ-2 с гибкими выводами на кристаллодержателе (подложке),
предназначенные для применения в устройствах аппаратуры широкого применения, в составе
гибридных интегральных микросхем, микросборках, обеспечивающих герметизацию и защиту
транзисторов от воздействия влаги, соляного тумана, плесневых грибков, пониженного
атмосферного давления и солнечной радиации.
Обозначение технических условий
• аАО.336.154 ТУ
и повышенного
Транзистор КТ384А-2
Масса не более 0,015
г
КТ384 (январь 2011г., редакция 1.0)
Транзистор КТ384АМ-2
Масса не более 0
004 г
1
Page 2
Таблица 1. Основные электрические параметры КТ384 при Т
Наименование параметра, единица измерения,
режим измерения
Обратный ток коллектора, мкА, при U
Обратный ток эмиттера, мкА, при U
= 30 В I
КБ
= 4 В I
ЭБ
Статический коэффициент передачи тока в схеме
с общим эмиттером при U
τ
≤ 30 мкс, Q ≥ 50
n
= 1 В, IК = 150 мА,
КЭ
Напряжение насыщения коллектор-эмиттер, В, при
I
= 150 мА, IБ = 15 мА, τn ≤ 30 мкс, Q ≥ 50
К
Время рассасывания, нс, при
I
= 150 мА, I
К
Б1
= I
= 15 мА, τn ≤ 30 мкс, Q ≥ 50
Б2
Буквенное
обозначение
10
КБО
10
ЭБО
30 180
h
21Э
U
КЭ нас
15
t
рас
окр. среды
= 25 °С
Норма
КТ384А-2, КТ384АМ-2
не менее не более
0,6
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КТ384 (январь 2011г., редакция 1.0)
2
