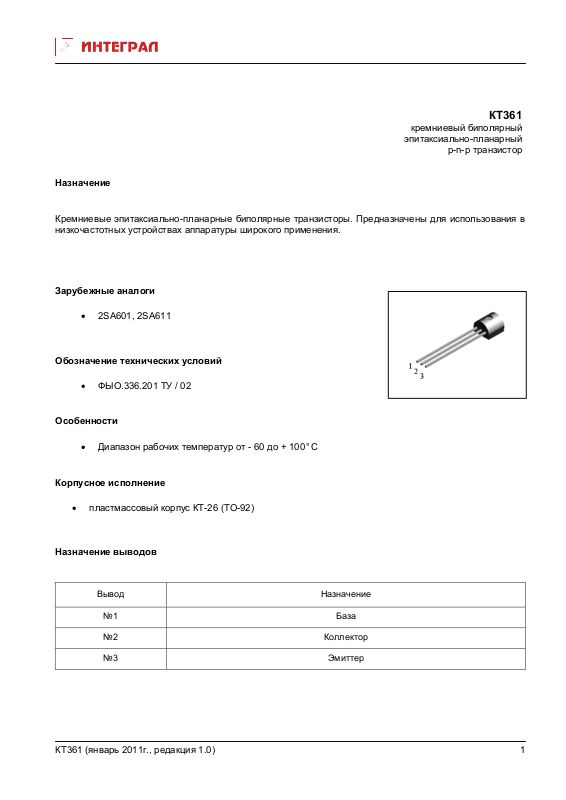

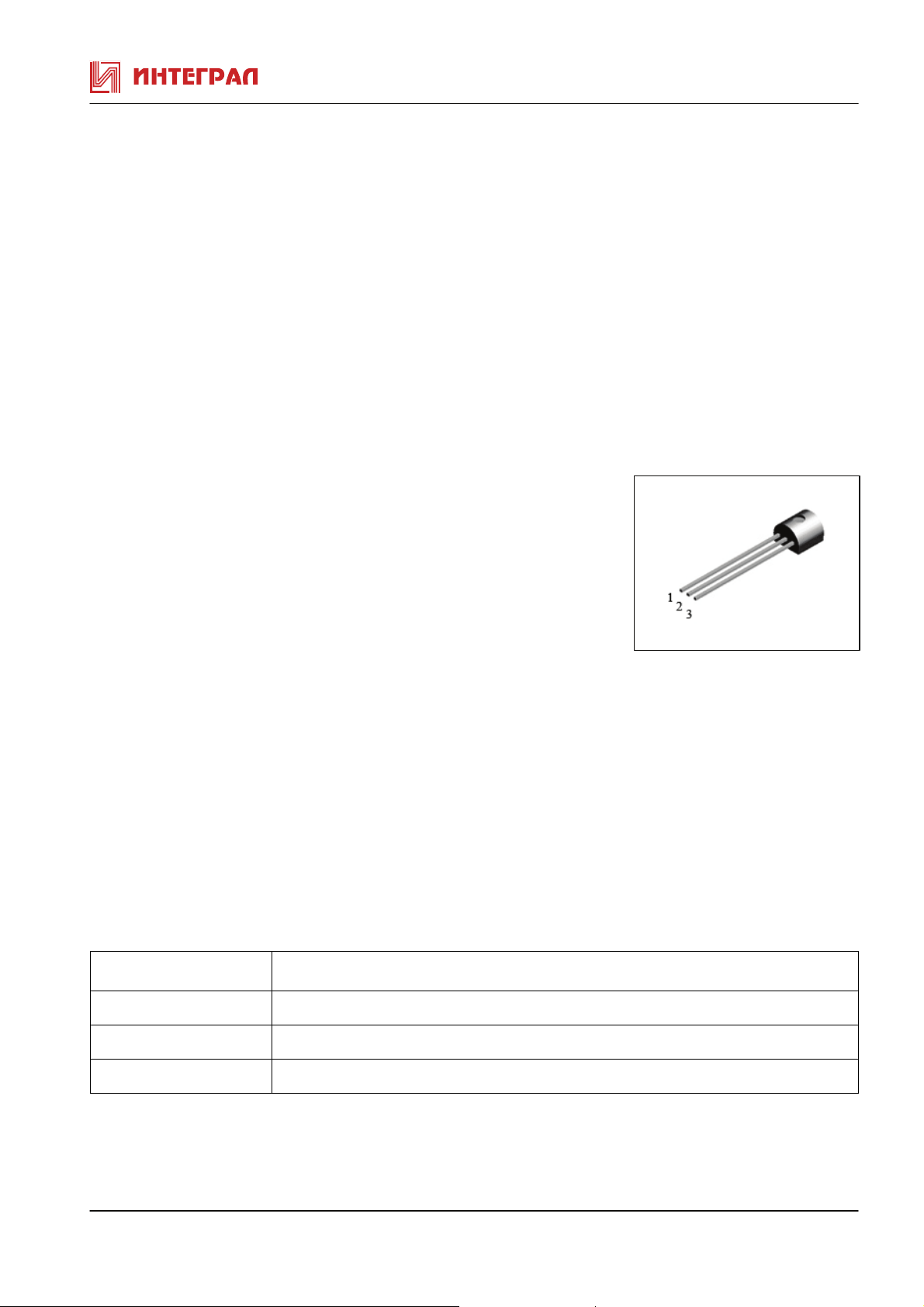

КТ361
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы. Предназначены для использования в
низкочастотных устройствах аппаратуры широкого применения.
Зарубежные аналоги
• 2SA601, 2SA611
Обозначение технических условий
• ФЫО.336.201 ТУ / 02
Особенности
• Диапазон рабочих температур от - 60 до + 100°C
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ361 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ361 при Т
окр. среды
= 25 °С
Паpаметpы Обозна-
чение
Обратный ток коллектора Iкбо нА Uкб=-10-50B, Iэ=0 -50 -1000
Статический коэффициент передачи тока h21Е Uкб=-10B,Iэ=-1мA 20 350
Напряжение насыщения коллекторэмиттер
Напряжение насыщения база - эмиттер Uбэ(нас) * В Iк=-20мА,
Емкость коллекторного перехода Ск * пФ Uкб=-10B, Iэ=0,
Граничная частота коэффициента
передачи тока
Постоянная времени цепи обратной связи
Uкэ(нас) * В Iк=-20мА,
fгр MГц Uкб=-10B,Iк=-5мA 150 - 300
τ
к
Ед.
измеp
пс
Режимы
измеpения
Iб=-2,0мA
Iб=-2,0мA
f=10MГц
Uкб=-10B,
Iэ=-5мА, f= 5МГц
Min Max
-0,3 -1,0
-0,85
7,0 - 9,0
150 - 800
* Спpавочные паpаметpы
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ361
Параметры
Напряжение коллектор-база Uкб max В -10-60
Напpяжение коллектоp-эмиттеp Uкэ max В -10-60
Напряжение эмиттер-база Uэб max В -5
Постоянный ток коллектора Iк max мА -100
Рассеиваемая мощность коллектора Pк max мВт 150
Температура перехода Tj °C 150
Обозначение Ед. измер. Значение
КТ361 (январь 2011г., редакция 1.0)
2
Page 3
Таблица 3. Классификация КТ361
Uкб max, В Uкэ max,
В
КТ361А2 -25 -25 -20-90 -100 -0,4 -1,0 -10 250 9 400
КТ361А3 -25 -25 -20-90 -100 -0,4 -1,0 -10 150 9 200
КТ361Б2 -20 -20 -50-350 -100 -0,4 -1,0 -10 250 9 400
КТ361В2 -40 -40 -40-160 -100 -0,4 -1,0 -10 250 7 800
КТ361Г2 -35 -35 -50-350 -100 -0,4 -0,1 -10 250 7 400
КТ361Г3 -35 -35 -100-350 -100 -0,4 -0,1 -10 250 7 400
h21e Iк max,
мА
Uкэ
нас, В
Iкбo,
мкА
fгр,
Uкб,
В
МГц
Ск,
пФ
τ
к
пс
,
КТ361Д2 -40 -40 -20-90 -50 -1,0 -1,0 -10 250 7 200
КТ361Д3 -40 -40 -20-90 -50 -1,0 -1,0 -10 150 7 150
КТ361Е2 -35 -35 -50-350 -50 -1,0 -1,0 -10 250 7 800
КТ361Ж2 -10 -10 -50-350 -50 -1,0 -1,0 -10 250 9 800
КТ361И2 -15 -15
КТ361К2 -60 -60 -50-350 -50 -1,0 -1,0 -10 250 7 400
КТ361Л2 -20 -20 -50-350 -100 -0,3 -0,1 -20 250 9 400
КТ361М2 -40 -40 -70-160 -100 -0,3 -0,05 -40 250 7 400
КТ361Н2 -45 -45 -20-90 -50 -0,4 -0,1 -45 150 7 150
КТ361П2 -50 -50 -100-350 -50 -0,3 -0,05 -50 300 7 500
≥-250
-50 -1,0 -1,0 -10 250 9 800
КТ361 (январь 2011г., редакция 1.0)
3
Page 4
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ361 (январь 2011г., редакция 1.0)
4
