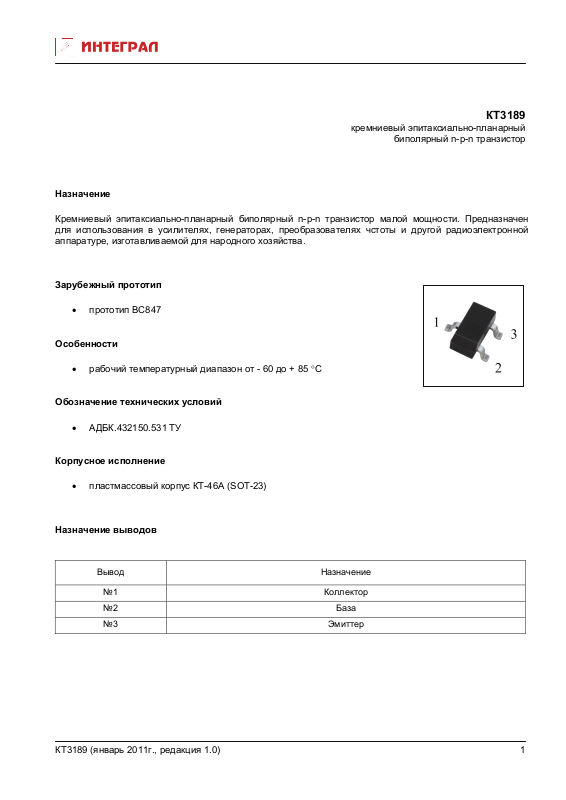

КТ3189
кремниевый эпитаксиально-планарный
биполярный n-p-n транзистор
Назначение
Кремниевый эпитаксиально-планарный биполярный n-p-n транзистор малой мощности. Предназначен
для использования в усилителях, генераторах, преобразователях чстоты и другой радиоэлектронной
аппаратуре, изготавливаемой для народного хозяйства.
Зарубежный прототип
• прототип ВС847
Особенности
• рабочий температурный диапазон от - 60 до + 85 °С
Обозначение технических условий
• АДБК.432150.531 ТУ

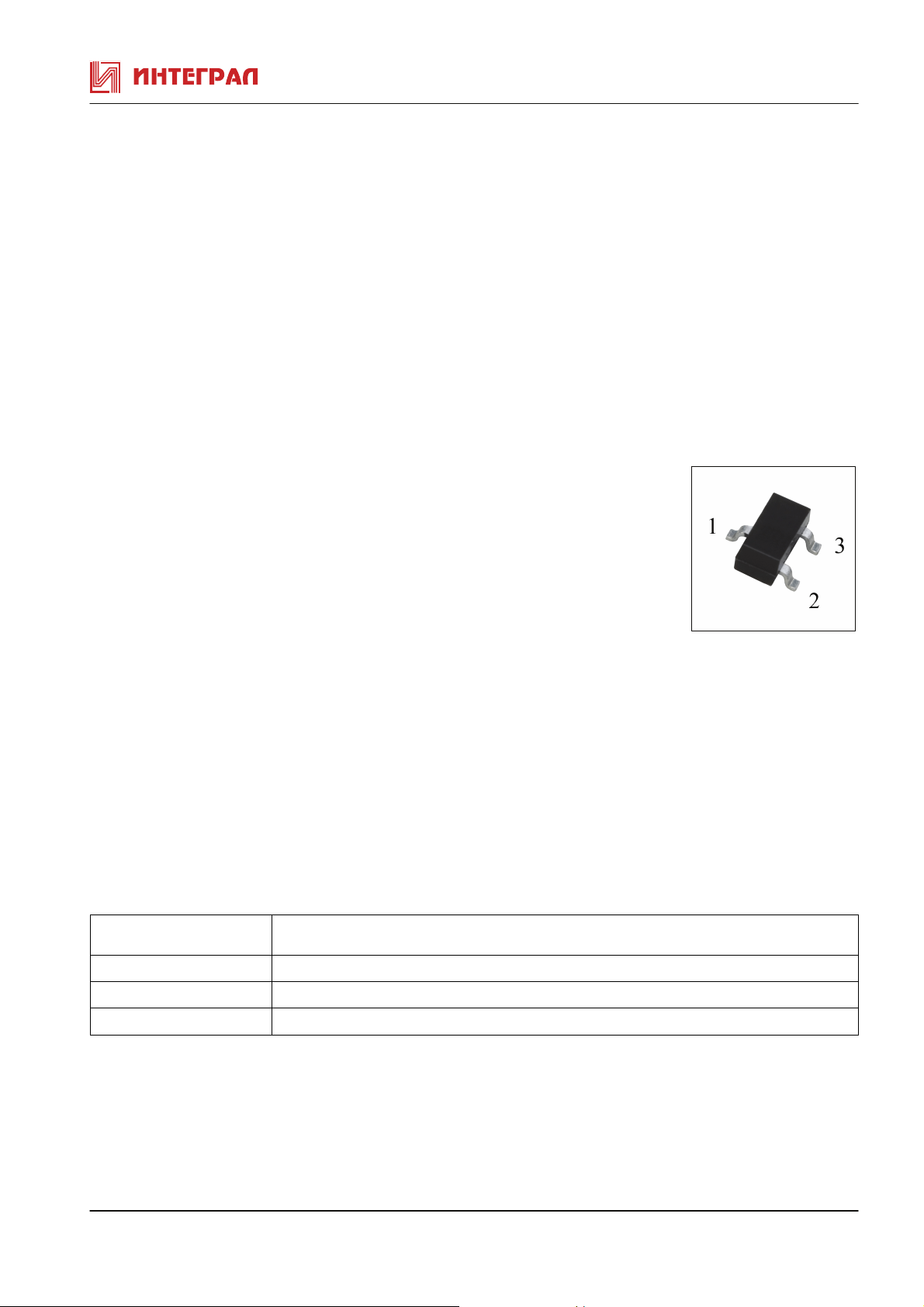

Корпусное исполнение
• пластмассовый корпус КТ-46А (SOT-23)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ3189 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ3189
Паpаметpы Обозна-
чение
Обратный ток коллектора Iкбо мкА Uкб=30В
Обратный ток эмиттера Iэбо мкА Uкб=6В - 100
Статический коэффициент передачи
тока
КТ3189А9
КТ3189Б9
КТ3189В9
Емкость коллекторного перехода Ск пФ Uкб=10В, f=1МГц
Напряжение насыщения база эмиттер
Напряжение насыщения коллекторэмиттер
h
21э
Uбэ нас В Iк=100мA, Iб=5мA - 1,1
Uкэ нас В Iк=100мA, Iб=5мA - 0,8
Ед. измеp Режимы измеpения Min Max
-
Uкб=50В
Uкэ=5B, Iк=2мA
-
110
200
420
- 6
0,015
100
220
450
800
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3153А9/ИМ
Параметры Обозначение Единица изм. Значение
Напряжение коллектор-база Uкб max В 50
Напpяжение коллектоp-эмиттеp Uкэ max В 45
Напряжение эмиттер-база Uэб max В 6
Постоянный ток коллектора Iк max mА 100
Рассеиваемая мощность коллектора Pк max Вт 0,225
Температура перехода Тj
°С
150
