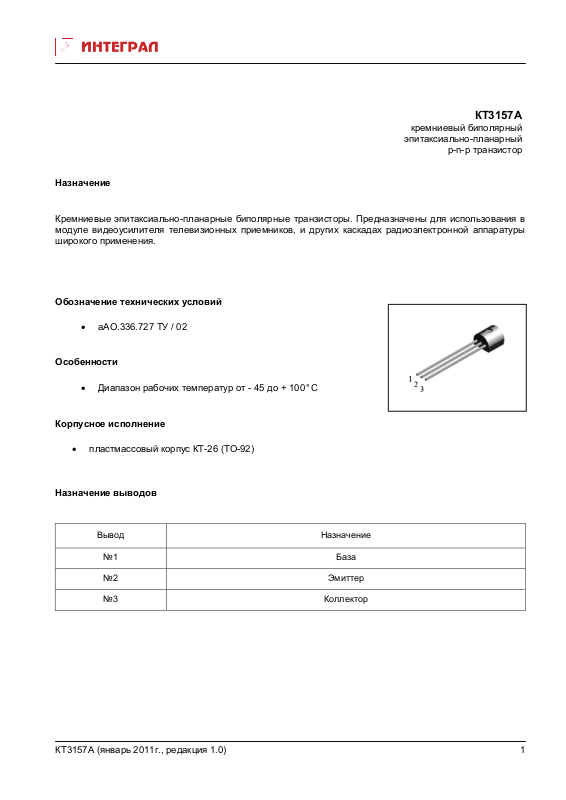

КТ3157А
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы. Предназначены для использования в
модуле видеоусилителя телевизионных приемников, и других каскадах радиоэлектронной аппаратуры
широкого применения.
Обозначение технических условий
• аАО.336.727 ТУ / 02
Особенности
• Диапазон рабочих температур от - 45 до + 100°C

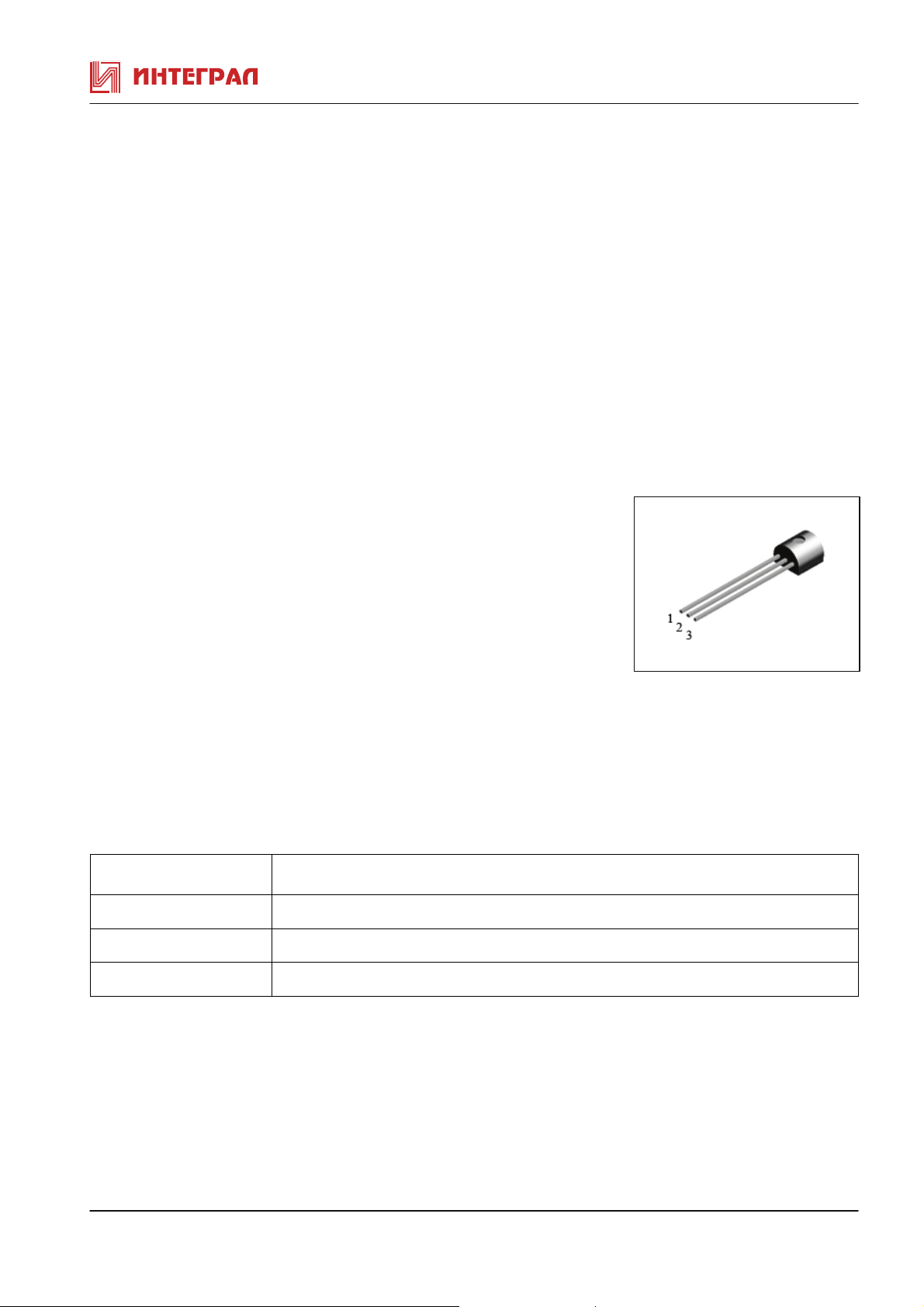

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 База
№2 Эмиттер
№3 Коллектор
КТ3157А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ3157А при Т
окр. среды
= 25 °С
Паpаметpы Обозна-
чение
Граничное напряжение коллектор эмиттер
Обратный ток коллектора Iкбо мкА Uкб=-250В,Iэ=0 -0,1
Обратный ток эмиттера Iэбo мкА Uэб=-5В -10
Обpатный ток коллектоp-эмиттеp Iкэr мкА Uкэ=-250В,
Статический коэффициент передачи тока h21Е Uкб=-19B,Iэ=-25мA 50
Напряжение насыщения коллекторэмиттер
Напряжение насыщения база - эмиттер Uбэ(нас) В Iк=-15мA, Iб=-3мA -1,2
Емкость коллекторного перехода Ск * пФ Uкб=-30В,f=10МГц 5,5
Емкость эмиттеpного перехода Сэ * пФ Uэб=-0,5В,f=10МГц 50
Граничная частота коэффициента
передачи тока
Uкэо гр. B Iк= -10mA, Iб=0 -250
Uкэ(нас) В Iк=-15мA, Iб=-3мA -1,0
fгр * MГц Uкб=-10B,Iэ=-10мA 60
Ед.
измеp
Режимы
измеpения
Rбэ=10кОм
Min Max
-10
* Спpавочные паpаметpы
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3157А
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В -250
Напpяжение коллектоp-эмиттеp Uкэ max В -250
Напряжение эмиттер-база Uэб max В -5
Постоянный ток коллектора Iк max мА -30
Импульсный ток коллектоpа Iки max мА -100
Постоянный ток базы Iб max мА -20
Постоянная рассеиваемая
мощность коллектора
Температура перехода Tj °C 150
Pк max мВт 200
КТ3157А (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
