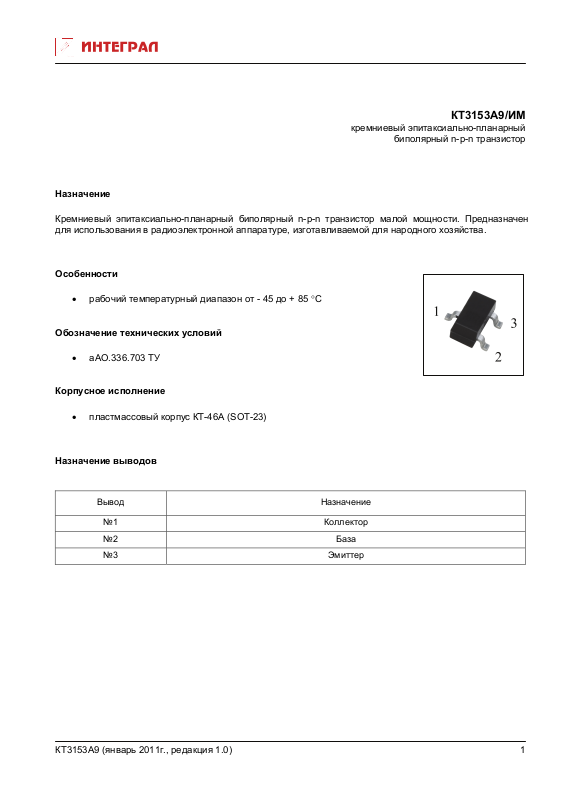

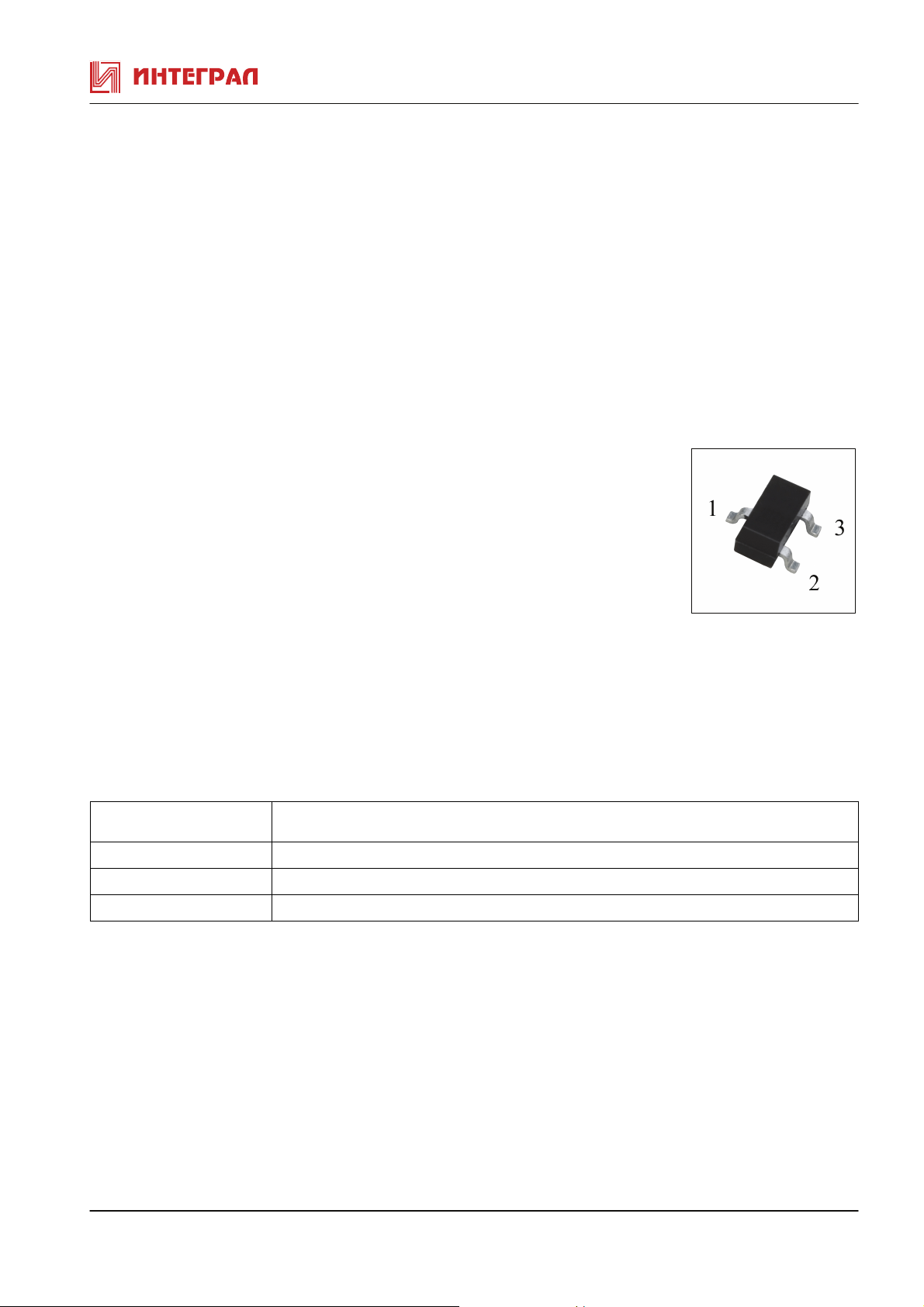

Page 1
КТ3153А9/ИМ
кремниевый эпитаксиально-планарный
биполярный n-p-n транзистор
Назначение
Кремниевый эпитаксиально-планарный биполярный n-p-n транзистор малой мощности. Предназначен
для использования в радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.
Особенности
• рабочий температурный диапазон от - 45 до + 85 °С
Обозначение технических условий
• аАО.336.703 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-46А (SOT-23)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ3153А9 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ3153А9/ИМ
Паpаметpы Обозна-
чение
Граничное напряжение коллектор - эмиттер Uкэо гр. B Iк= 10mA, Iб=0 32
Обратный ток коллектора Iкбо мкА Uкб=45В,Iэ=0 0,05
Статический коэффициент передачи тока h21Е Uкб= 5B,Iэ=2мA 100 300
Напряжение насыщения коллектор- эмиттер Uкэ(нас) В Iк=150мA, Iб=15мA 0,35
Напряжение насыщения база - эмиттер Uбэ(нас) В Iк=10мA, Iб=1мA 0,85
Емкость коллекторного перехода Ск * пФ Uкб=10В,f=10 7Гц 4,5
Емкость эмиттеpного перехода Сэ * пФ Uэб=-0В,f=10 7Гц 20
Граничная частота коэффициента передачи
тока
fгр * MГц 250
Ед.
измеp
Режимы
измеpения
Min Max
* Спpавочные паpаметpы
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3153А9/ИМ
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В 60
Напpяжение коллектоp-эмиттеp Uкэ max В 50
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max мА 400
Импульсный ток коллектоpа Iки max мА 600
Постоянная рассеиваемая
мощность коллектора
Температура перехода Tj °C 150
Pк max мВт 150
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ3153А9 (январь 2011г., редакция 1.0)
