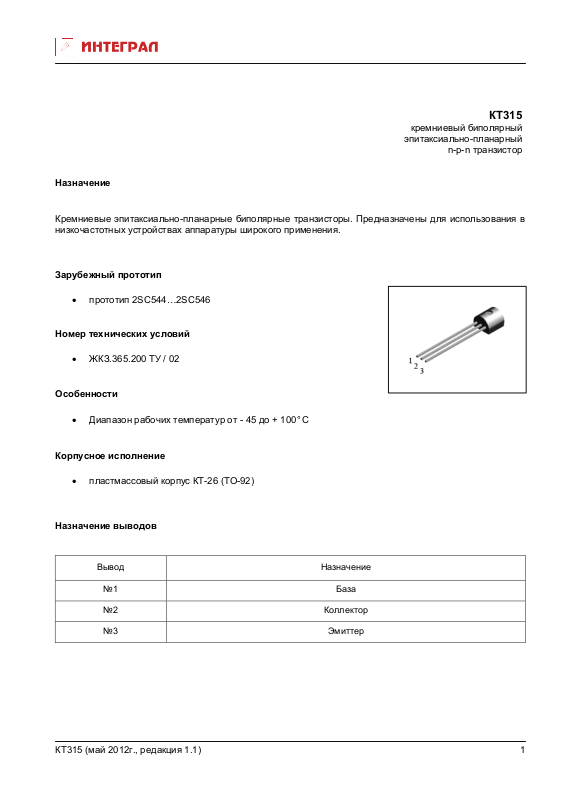

КТ315
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы. Предназначены для использования в
низкочастотных устройствах аппаратуры широкого применения.
Зарубежный прототип
• прототип 2SС544…2SС546
Номер технических условий
• ЖКЗ.365.200 ТУ / 02
Особенности
• Диапазон рабочих температур от - 45 до + 100°C
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ315 (май 2012г., редакция 1.1)
1
Page 2
Таблица 1. Основные электрические параметры КТ315 при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. изм.
Обратный ток коллектора I
Обратный ток эмиттера I
Статический коэффициент
передачи тока
Напряжение насыщения
коллектор - эмиттер
Напряжение насыщения
база - эмиттер
нА UКБ = 10 B, IЭ = 0 0,5…0,6
КБО
мкА UЭБ = 6 B 3,0…50
ЭБО
h
U
21е
U
U
В IК = 20 мА, IБ = 2,0 мA 0,4…0,9
КЭ (НАС)
В IК = 20 мА, IБ = 2,0 мA 0,9…1,35
БЭ (НАС)
Режимы
измеpения
= 10 B, IЭ = 1 мA 20 350
КБ
Min Max
Емкость коллекторного перехода 7,0
C
КТ315Ж1 10
КТ315И1
Граничная частота коэффициента
передачи тока
Постоянная времени цепи
обратной связи
пФ UКБ = 10 B, f = 5 MГц
К
10
MГц UКЭ = 10 B, IЭ = 5 мA 250
F
ГР
U
= 10 B, IЭ = 5 мА,
τ
к
пс
КБ
f = 5 МГц
300…1000
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ315
Параметры Обозначение Ед. изм. Значение
Напряжение коллектор - база U
Напряжение коллектор - эмиттер U
Напряжение эмиттер - база U
В 20…40
КБ MAX
В 20…60
КЭR MAX
В 6
ЭБ MAX
Постоянный ток коллектора 100
I
КТ315Ж1 50
КТ315И1
мА
К MAX
50
Рассеиваемая мощность коллектора 150
P
КТ315Ж1 100
КТ315И1
Температура перехода T
мВт
К MAX
°C 120
J
100
Таблица 3. Классификация КТ315
Тип
U
КБ MAX
[ В ]
U
КЭ MAX
[ В ]
h
21e
U
КЭ НАС
[ В ]
U
БЭ НАС
[ В ]
I
КБО
[ мкА ]
I
ЭБО
[ мкА ]
τ
к
[ пс ]
КТ315А1 25 25 30…120 0,4 1,0 0,5 30 300
КТ315Б1 20 20 50…350 0,4 1,0 0,5 30 500
КТ315В1 40 40 30…120 0,4 1,0 0,5 30 500
КТ315Г1 35 35 50…350 0,4 1,0 0,5 30 500
КТ315Д1 - 40 20…90 0,6 1,1 0,6 30 1000
КТ315Е1 - 35 50…350 0,6 1,1 0,6 30 1000
КТ315Ж1 - U
КТ315И1 - U
20 30…250 0,5 0,9 0,6 30 800
КЭК
60 30 0,9 1,35 0,6 50 950
КЭК
КТ315Н1 20 20 50…350 0,4 1,0 0,5 30 500
КТ315Р1 35 35 150…350 0,4 1,0 0,5 3,0 500
КТ315 (май 2012г., редакция 1.1)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
