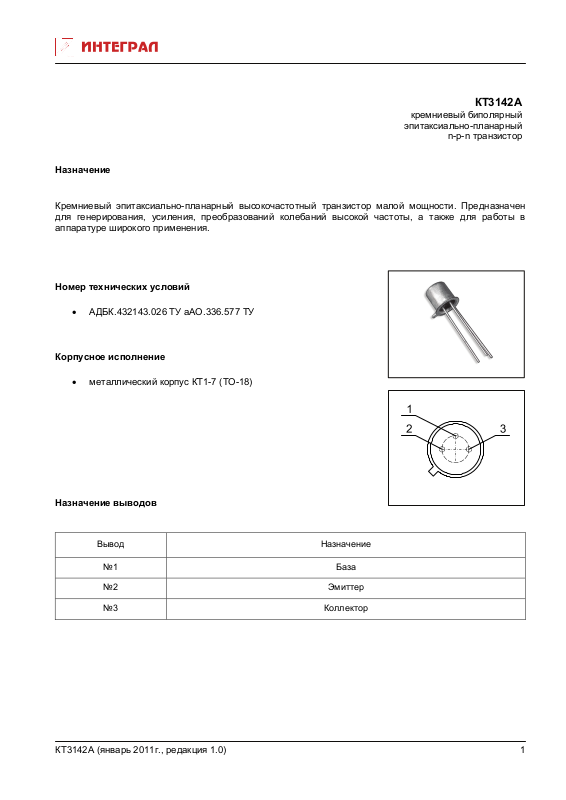

КТ3142А
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевый эпитаксиально-планарный высокочастотный транзистор малой мощности. Предназначен
для генерирования, усиления, преобразований колебаний высокой частоты, а также для работы в
аппаратуре широкого применения.
Номер технических условий
• АДБК.432143.026 ТУ аАО.336.577 ТУ

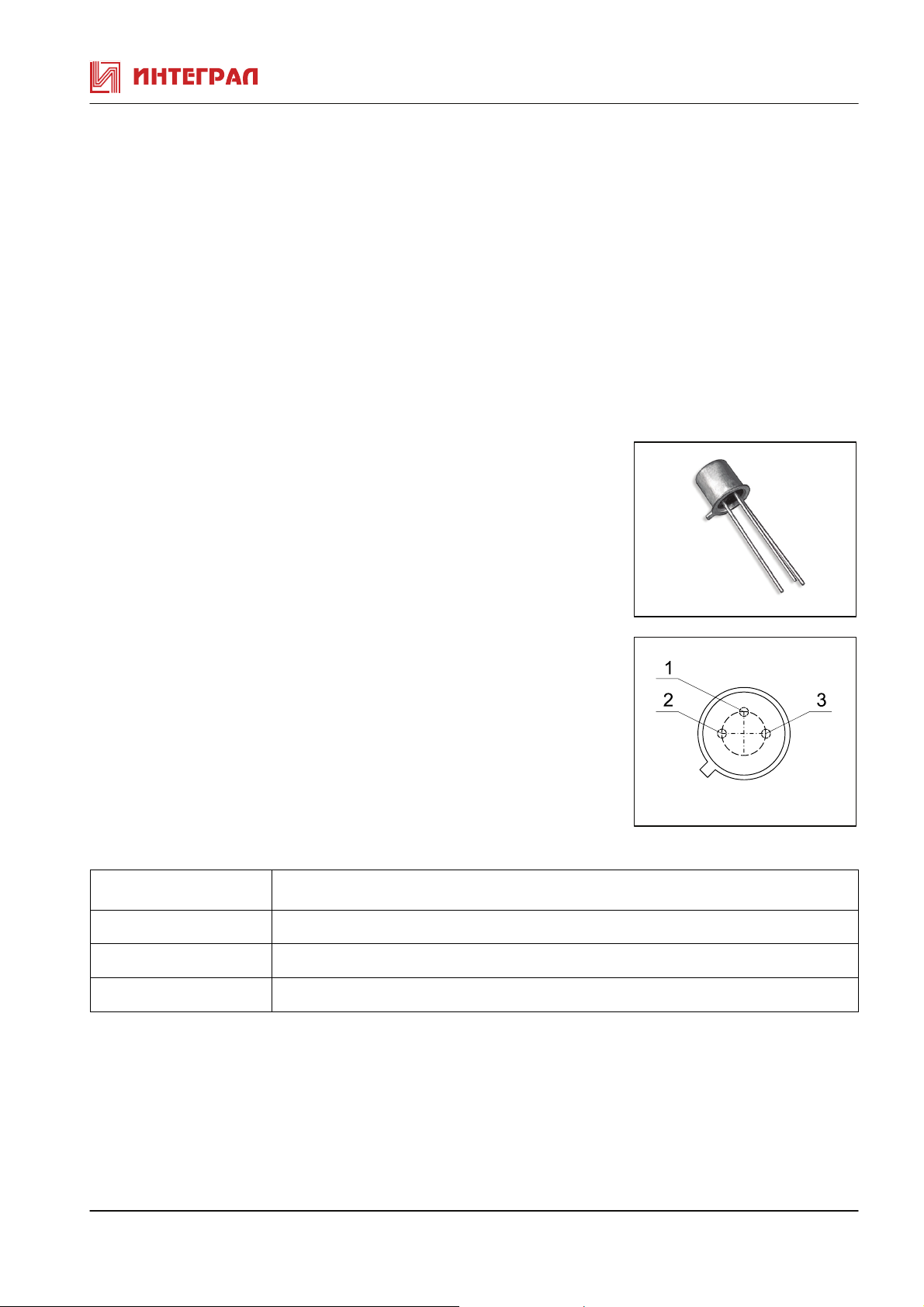

Корпусное исполнение
• металлический корпус КТ1-7 (ТО-18)
Назначение выводов
Вывод Назначение
№1 База
№2 Эмиттер
№3 Коллектор
КТ3142А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ3142А
Паpаметpы Обозна-
чение
Обратный ток коллектора Iкбо мкА Uкб=20B
Статический коэффициент передачи тока h21Е Uкб=1B,Iэ=10мА
Напряжение насыщения коллекторэмиттер
Напряжение насыщения база - эмиттер Uбэ(нас) В Iк=10мА,Iб=1мA - 0,85
Емкость коллекторного перехода * Cк* пФ Uкб=10B,
Граничная частота коэффициента
передачи тока *
Граничное напряжение коллектор-эмиттер Uкэо гр. В Iэ=10мА 15 -
Uкэ(нас) В Iк=10мА,Iб=1мA
Fгр* MГц Uкэ=10B
Ед.
измеp
Режимы измеpения Min Max
- 0,4
7
Гц
f=10
Iк=10мА
40 120
- 0,25
- 4
500 -
* справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3142А
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В 40
Напpяжение коллектоp-эмиттеp Uкэ max В 40
Напряжение эмиттер-база Uэб max В 4,5
Постоянный ток коллектора Iк max мА 200
Импульсный ток коллектора Iки max мА 500
Постоянная рассеиваемая мощность
коллектора
Температура перехода Tj °C 150
Рк max МВт 360
КТ3142А (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
