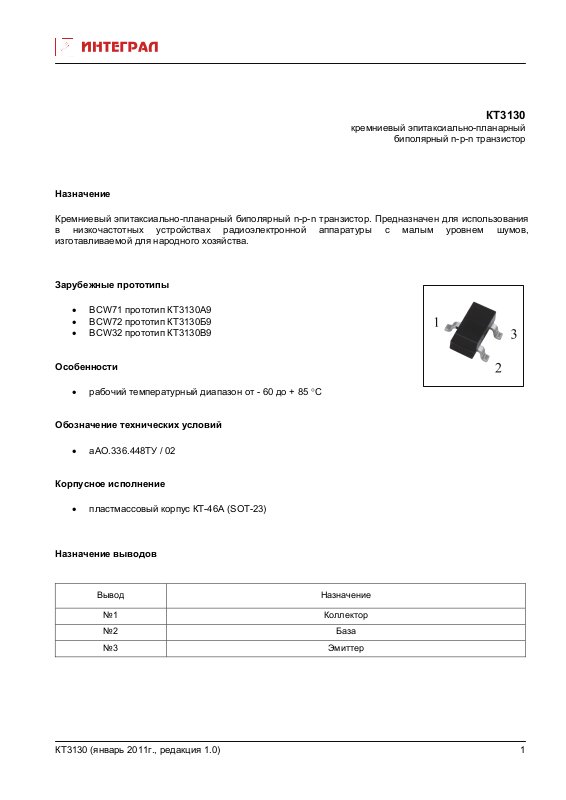

КТ3130
кремниевый эпитаксиально-планарный
биполярный n-p-n транзистор
Назначение
Кремниевый эпитаксиально-планарный биполярный n-p-n транзистор. Предназначен для использования
в низкочастотных устройствах радиоэлектронной аппаратуры с малым уровнем шумов,
изготавливаемой для народного хозяйства.
Зарубежные прототипы
• ВСW71 прототип КТ3130А9
• ВСW72 прототип КТ3130Б9
• ВСW32 прототип КТ3130В9
Особенности
• рабочий температурный
диапазон от - 60 до + 85 °С
Обозначение технических условий
• аАО.336.448ТУ / 02

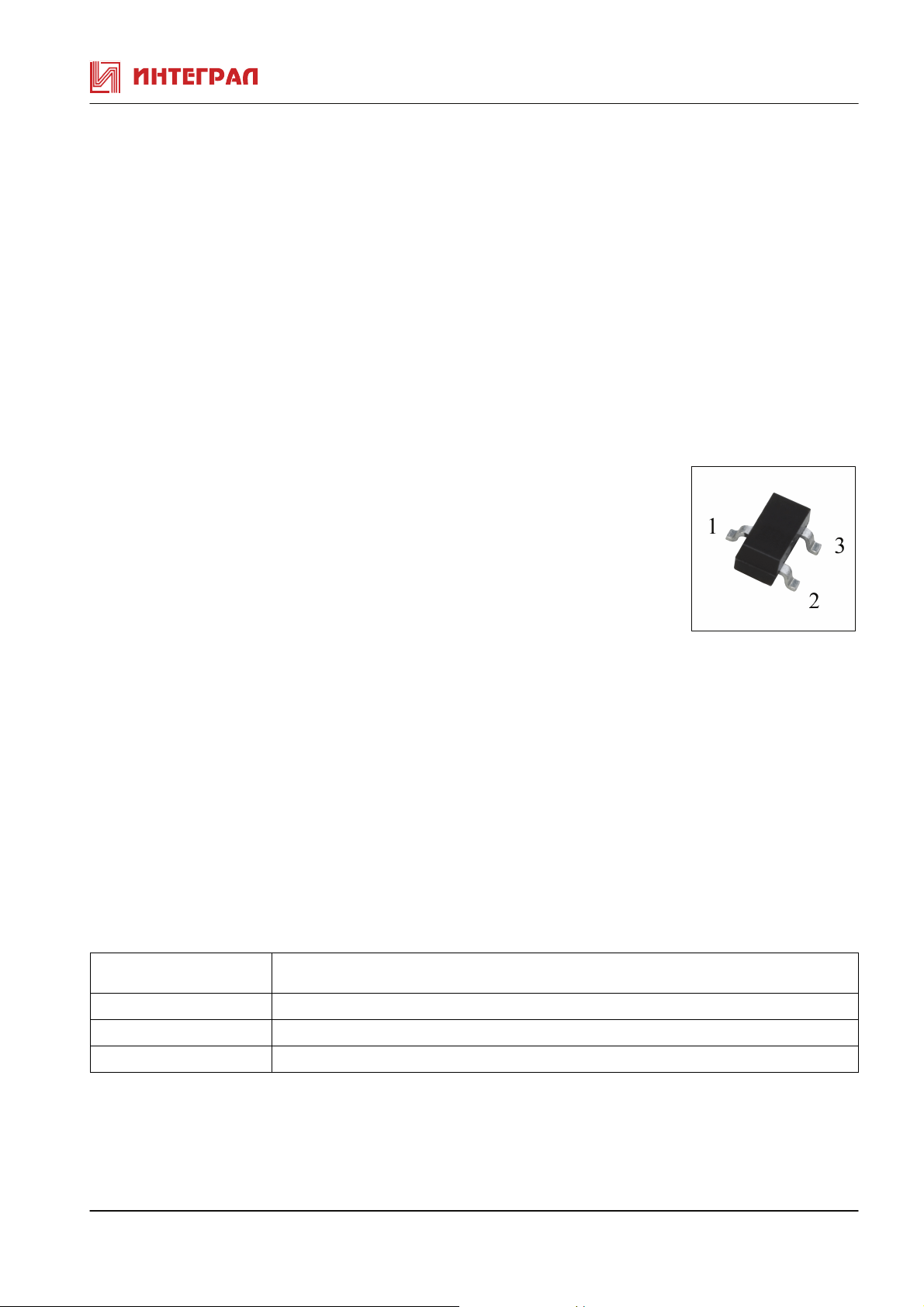

Корпусное исполнение
• пластмассовый корпус КТ-46А (SOT-23)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
КТ3130 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ3130
Паpаметpы Обозна-
чение
Граничное напряжение коллектор-эмиттер Uкэо гр. В Ik=10 мА, Iб=0 15 30
Обратный ток коллектора Iкбо мкА Uкб=20-60В, Iэ=0 0.1
Статический коэффициент передачи тока h
Емкость коллекторного перехода Ск пФ Uкб=5В, Iэ=0, f=10мГц
Напряжение насыщения коллектор-эмиттер Uкэ нас В Iк=10мA, Iб=1мA 0,3
Граничная частота коэффициента
передачи тока
Коэффициент шума Кш дБ Uкэ=5B, Iэ=0,2мA
Uкб=5B, Iэ=2мA 100 1000
21э
fгр. МГц Uкб=5B, Iэ=10мA 150
Ед.
измеp
Режимы измеpения Min Max
12
F=1кГц, Rг=2 кОм
4 10
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3130
Параметры
Напряжение коллектор-база Uкб max В 20-50
Напpяжение коллектоp-эмиттеp Uкэ max В 15-40
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max mА 100
Рассеиваемая мощность коллектора Pк max мВт 100
Температура перехода Тj
Обозначение Единица
изм.
°С
Значение
125
Таблица 3. Классификация параметров КТ3130
Параметры КТ3130А9 КТ3130Б9 КТ3130В9 КТ3130Г9 КТ3130Д9 КТ3130Е9 КТ3130Ж9
Uкб max, В 50 50 30 20 30 20 30
Uкэ max, В 40 40 20 15 20 15 25
h
100-250 200-500 200-500 400-1000 200-500 400-1000 100-500
21э
Кш, дБ - 10 10 10 4 4 -
КТ3130 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
