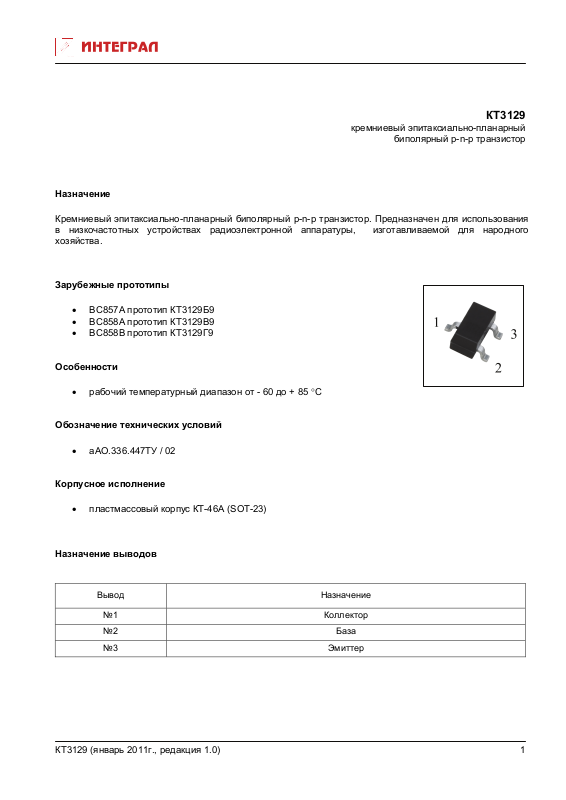

Page 1
КТ3129
кремниевый эпитаксиально-планарный
биполярный p-n-p транзистор
Назначение
Кремниевый эпитаксиально-планарный биполярный p-n-p транзистор. Предназначен для использования
в низкочастотных устройствах радиоэлектронной аппаратуры, изготавливаемой для народного
хозяйства.
Зарубежные прототипы
• ВС857А прототип КТ3129Б9
• ВС858А прототип КТ3129В9
• ВС858В прототип КТ3129Г9
Особенности
• рабочий температурный диапазон
Обозначение технических условий
• аАО.336.447ТУ / 02
Корпусное исполнение

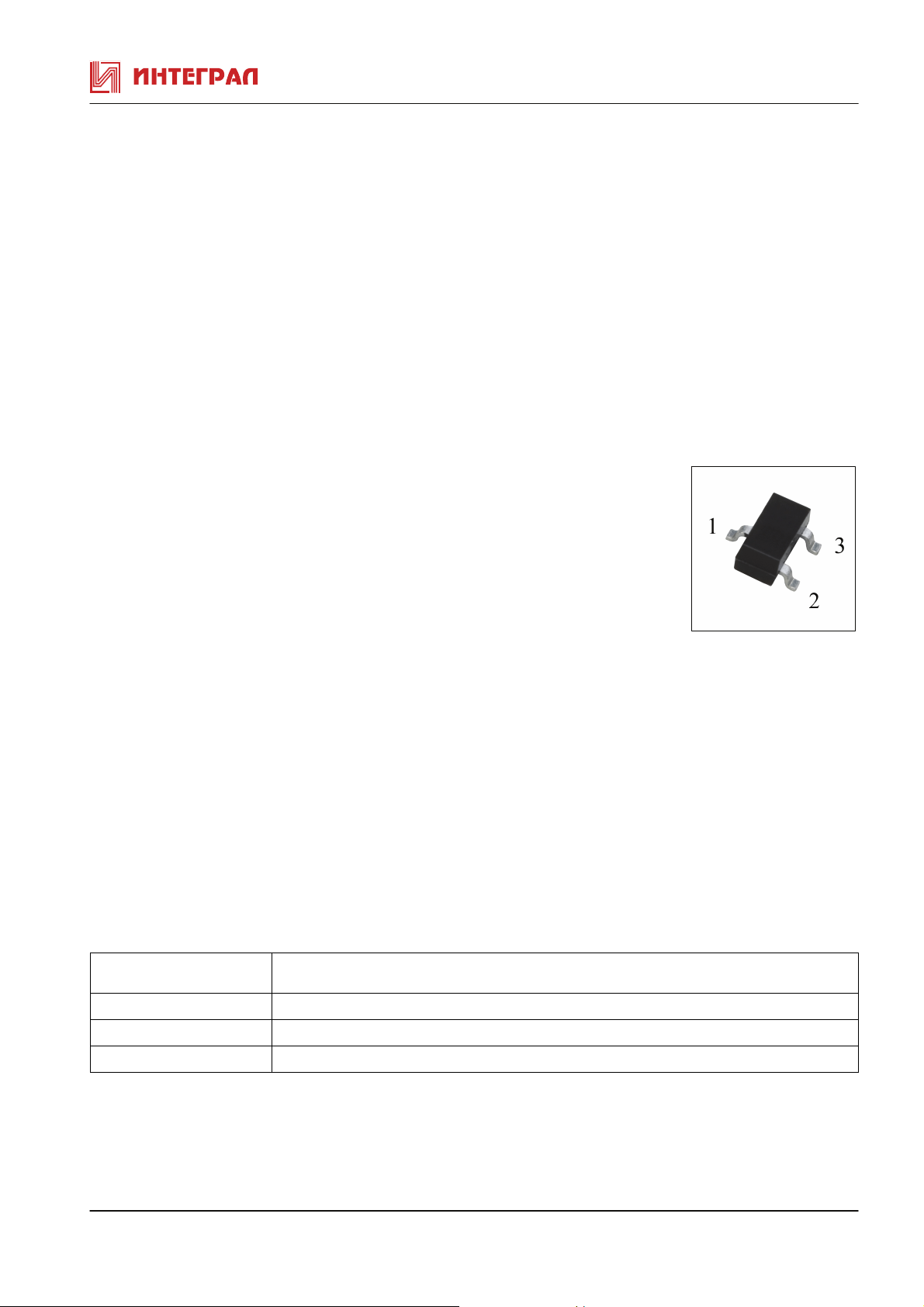

• пластмассовый корпус КТ-46А (SOT-23)
Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
от - 60 до + 85 °С
№3 Эмиттер
КТ3129 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ3129
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Граничное напряжение коллекторэмиттер
Обратный ток коллектора Iкбо мкА Uкб=-20-50В, Iэ=0 -1,0
Статический коэффициент передачи
тока
Емкость коллекторного перехода Ск пФ Uкб=-5В, Iэ=0,
Напряжение насыщения коллекторэмиттер
Напряжение насыщения база-эмиттер Uбэ нас В Iк=-10мA, Iб=-1мA -1,3
Граничная частота коэффициента
передачи тока
Uкэо гр. В Ik=10 мА, Iб=0 -15 -40
h
21э
Uкэ нас В Iк=-10мA, Iб=-1мA -0,2
fгр. МГц Uкб=-5B, Iэ=-10мA 200
Uкб=-5B, Iэ=-2мA 30 500
f=10мГц
12
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3129
Параметры Обозначение Единица изм. Значение
Напряжение коллектор-база Uкб max В -20-50
Напpяжение коллектоp-эмиттеp
(Rбэ=1кОМ)
Напряжение эмиттер-база Uэб max В -5
Постоянный ток коллектора Iк max mА -100
Импульсный ток коллектора Iки max mА -200
Рассеиваемая мощность коллектора Pк max мВт 75
Температура перехода Тj
Uкэr max В -20-40
°С
125
Таблица 3. Классификация параметров КТ3129
Параметры КТ3129А9 КТ3129Б9 КТ3129В9 КТ3129Г9 КТ3129Д9
Uкб max, В 50 50 30 30 20
Uкэr max, В 40 40 20 20 20
h
30-120 80-250 80-250 200-500 200-500
21э
КТ3129 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
