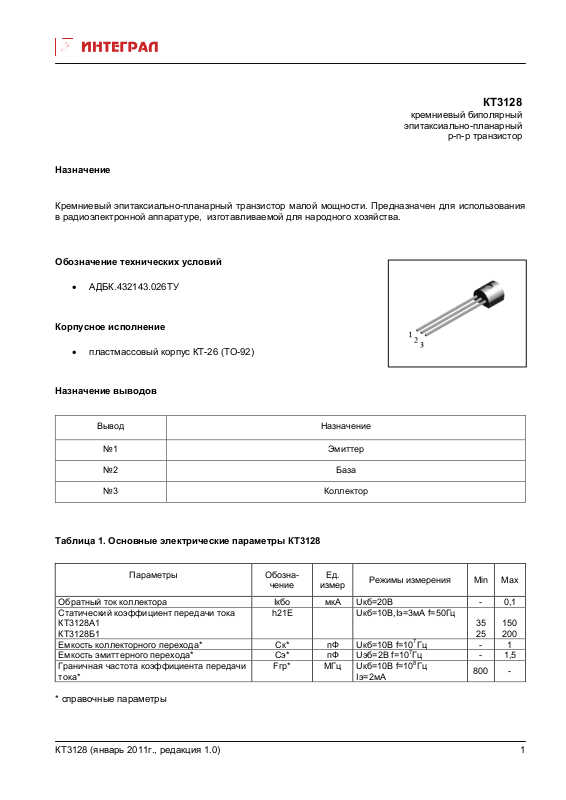

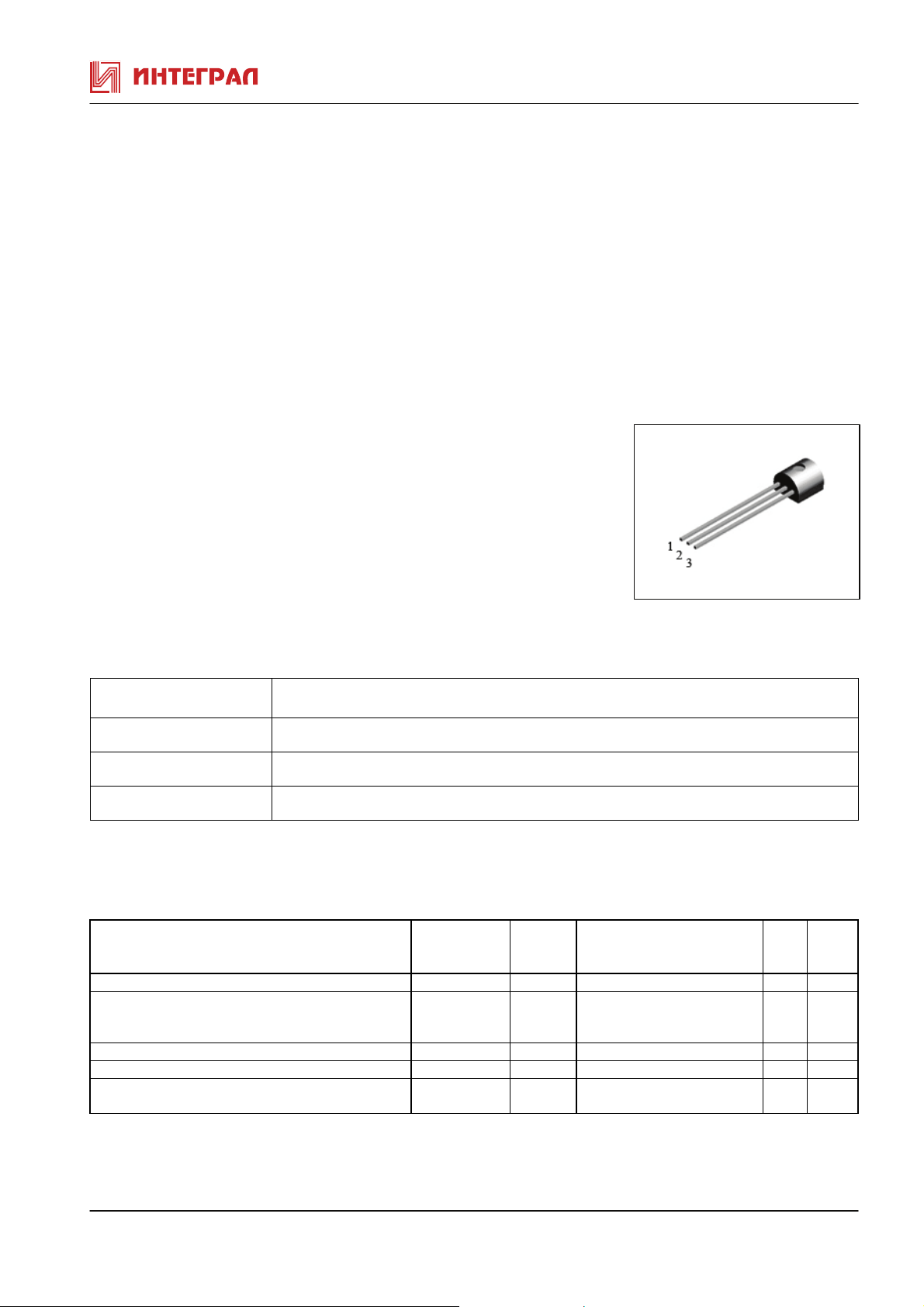

КТ3128
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Кремниевый эпитаксиально-планарный транзистор малой мощности. Предназначен для использования
в радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.
Обозначение технических условий
• АДБК.432143.026ТУ
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 База
№3 Коллектор
Таблица 1. Основные электрические параметры КТ3128
Паpаметpы
Обратный ток коллектора Iкбо мкА Uкб=20B - 0,1
Статический коэффициент передачи тока
КТ3128А1
КТ3128Б1
Емкость коллекторного перехода* Cк* пФ Uкб=10B f=107Гц - 1
Емкость эмиттерного перехода* Сэ* пФ Uэб=2B f=107Гц - 1,5
Граничная частота коэффициента передачи
тока*
Обозна-
чение
h21Е Uкб=10B,Iэ=3мA f=50Гц
Fгр* МГц Uкб=10B f=108Гц
Ед.
измеp
Режимы измеpения Min Max
35
25
Iэ=2мА
800 -
150
200
* справочные параметры
КТ3128 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3128
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В 40
Напpяжение коллектоp-эмиттеp Uкэо max В 35
Напряжение эмиттер-база Uэб max В 4
Постоянный ток коллектора Iк max мА 30
Ток базы Iб max мА 5
Температура перехода Тj
Постоянная рассеиваемая мощность
Рк max Вт 0,3
0
C 150
коллектора
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КТ3128 (январь 2011г., редакция 1.0)
2
