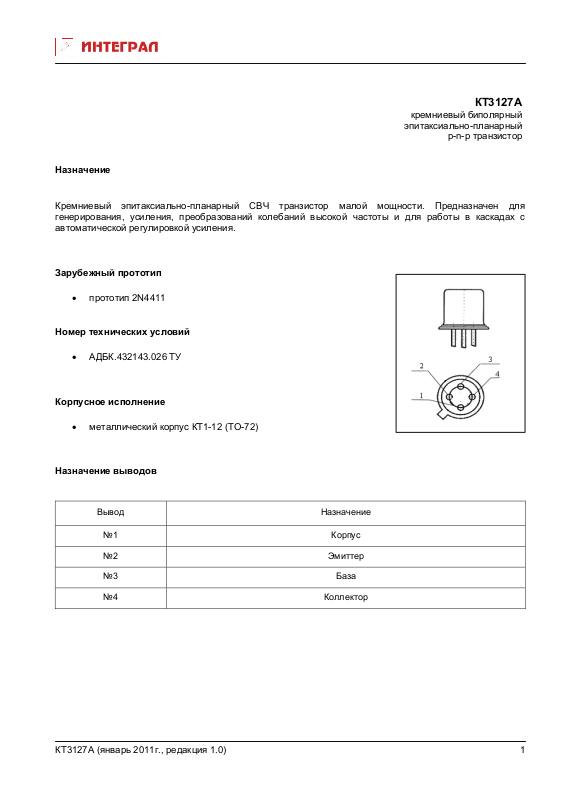

Page 1
КТ3127А
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Кремниевый эпитаксиально-планарный СВЧ транзистор малой мощности. Предназначен для
генерирования, усиления, преобразований колебаний высокой частоты и для работы в каскадах с
автоматической регулировкой усиления.
Зарубежный прототип
• прототип 2N4411
Номер технических условий
• АДБК.432143.026 ТУ

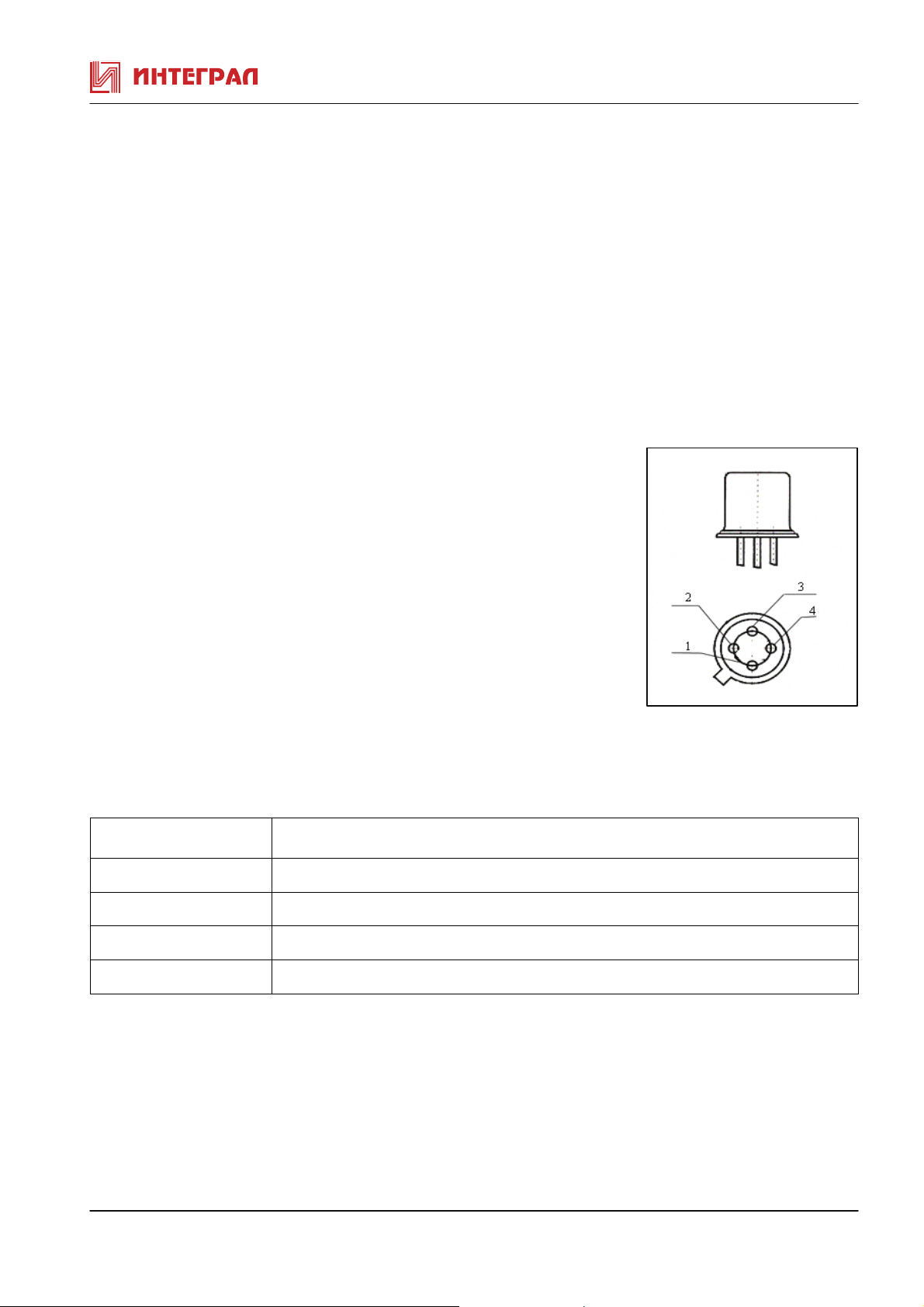

Корпусное исполнение
• металлический корпус КТ1-12 (ТО-72)
Назначение выводов
Вывод Назначение
№1 Корпус
№2 Эмиттер
№3 База
№4 Коллектор
КТ3127А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ3127А
Паpаметpы
Обратный ток коллектора Iкбо мкА Uкб=15B - 1
Статический коэффициент передачи
ток
Емкость коллекторного перехода* Cк* пФ Uкб=10B f=107Гц - 0,7
Емкость эмиттерного перехода* Сэ* пФ Uэб=2B f=107Гц - 1,5
Граничная частота коэффициента
передачи тока*
Обозначение Ед. изм.
Режимы измеpения Min Max
h21Е Uкб=5B,Iэ=3мA f=50Гц
Fгр* МГц Uкб=10B f=108Гц
Iэ=4мА
25
600 -
150
* справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3127А
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В 20
Напpяжение коллектоp-эмиттеp Uкэ max В 20
Напряжение эмиттер-база Uэб max В 3
Постоянный ток коллектора Iк max мА 25
Температура перехода Тj
Постоянная рассеиваемая мощность
коллектора
Рк max Вт 0,1
0
C 150
КТ3127А (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ3127А (январь 2011г., редакция 1.0)
3
