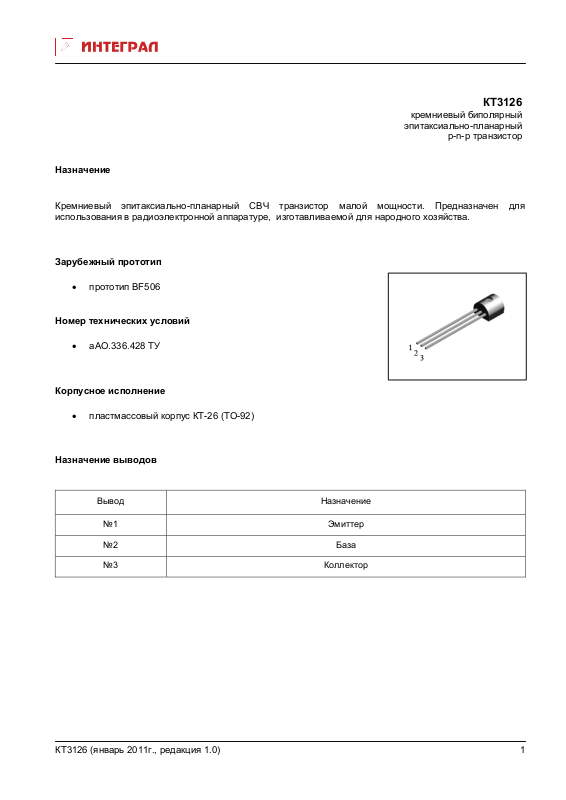

Page 1
КТ3126
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Кремниевый эпитаксиально-планарный СВЧ транзистор малой мощности. Предназначен для
использования в радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.
Зарубежный прототип
• прототип BF506
Номер технических условий
• аАО.336.428 ТУ

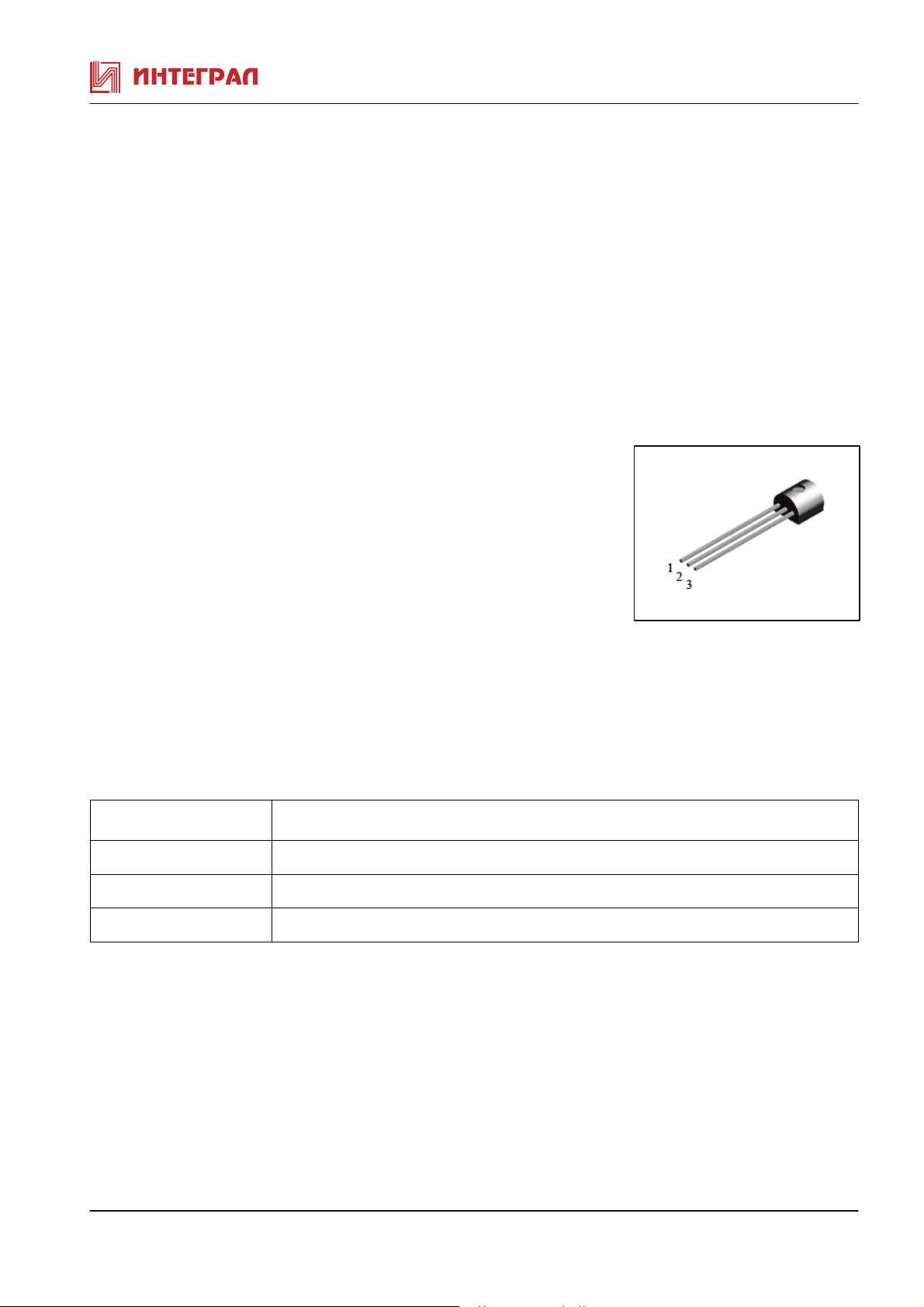

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 База
№3 Коллектор
КТ3126 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ3126
Паpаметpы
Обратный ток коллектора Iкбо мкА Uкб=15B - 0,5
Статический коэффициент передачи тока
КТ3126А
КТ3126Б
Емкость коллекторного перехода* Cк* пФ Uкб=10B f=107Гц 1,8
Емкость эмиттерного перехода* Сэ* пФ Uэб=2B f=107Гц 2,5
Граничная частота коэффициента передачи
тока*
Напряжение насыщения коллектор- эмиттер Uкэ(нас) В Iк=10мА,Iб=1мA 1,2
Обозначение
h21Е Uкб=5B,Iэ=3мA
Fгр* МГц Uкб=10B f=108Гц
Ед.
изм.
Режимы
измеpения
f=50Гц
Iэ=2мА
Min Max
25
60
500
100
180
* справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3126
Параметры Обозначение
Напряжение коллектор-база Uкб max В 30
Напpяжение коллектоp-эмиттеp (Rбэ=10кОм) Uкэr max В 30
Напряжение эмиттер-база Uэб max В 3
Постоянный ток коллектора Iк max мА 30
Импульсный ток коллектора(Q≥50 tu≤2мс)
Температура перехода Тj
Постоянная рассеиваемая мощность
коллектора
Iки max мА 50
Рк max мВт 150
Ед.
изм.
0
C 150
Значение
КТ3126 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ3126 (январь 2011г., редакция 1.0)
