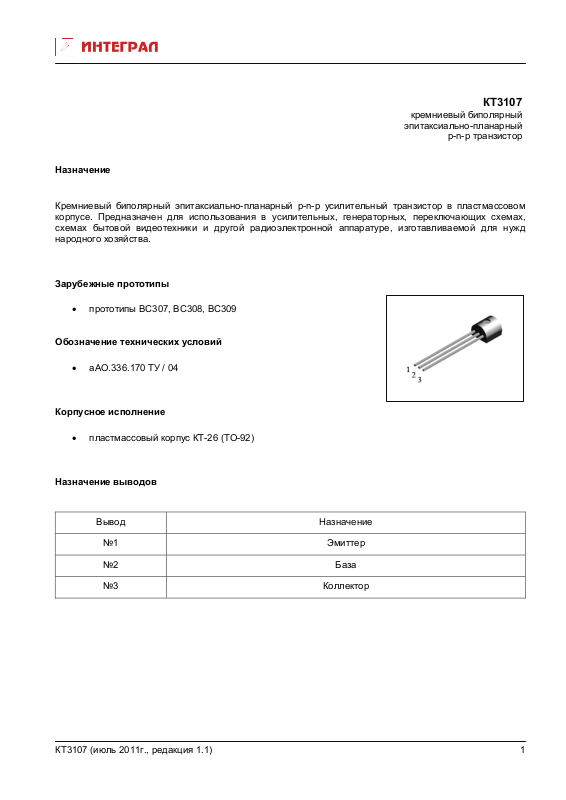

КТ3107
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Кремниевый биполярный эпитаксиально-планарный p-n-p усилительный транзистор в пластмассовом
корпусе. Предназначен для использования в усилительных, генераторных, переключающих схемах,
схемах бытовой видеотехники и другой радиоэлектронной аппаратуре, изготавливаемой для нужд
народного хозяйства.
Зарубежные прототипы
• прототипы BC307, ВC308, BC309
Обозначение технических условий
• аАО.336.170 ТУ / 04

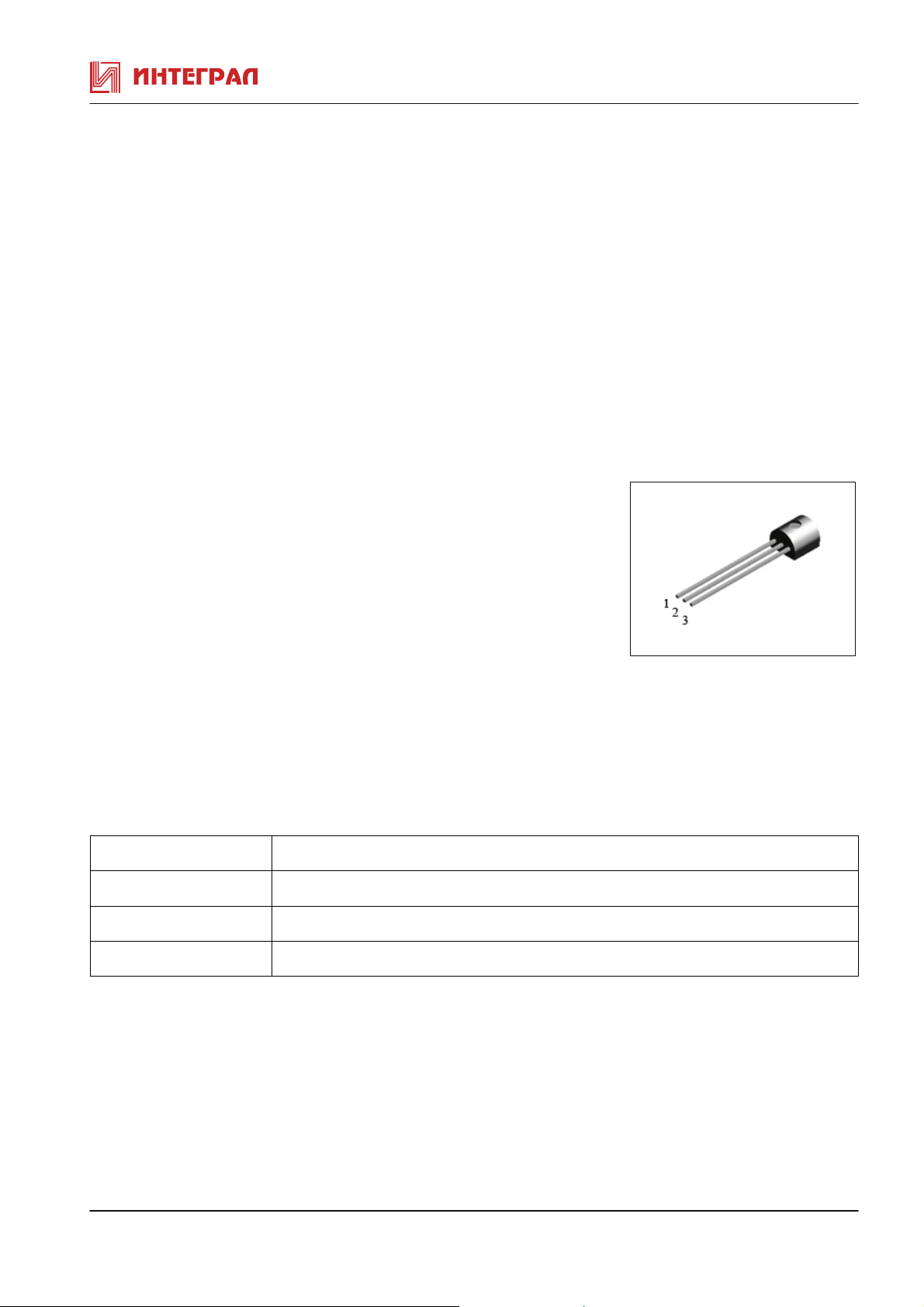

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 База
№3 Коллектор
КТ3107 (июль 2011г., редакция 1.1)
1
Page 2
Таблица 1. Основные электрические параметры КТ3107
Паpаметpы
Обратный ток коллектора Iкбо нА Uкб = 20B, Iэ = 0 100
Обратный ток эмиттера Iэбo мкА Uэб = 5B, Iк = 0 100
Статический коэффициент передачи тока h21e Uкб = 5B, Iэ = 2мA 70 800
Напряжение насыщения коллектор - эмиттер Uкэ (нас) В Iк = 10мА, Iб = 0,5мA 0,2
Напряжение насыщения база - эмиттер Uбэ (нас) В Iк = 10мА, Iб = 0,5мA 0,8
Емкость коллекторного перехода Cк пФ
Граничная частота коэффициента передачи тока fгр MГц Uкб = 5B, Iк = 10 мA 250
Коэффициент шума Кш дБ
Обозна-
чение
Ед.
изм.
Режимы измеpения Min Max
Uкб = 10B, Iэ = 0,
f = 10MГц
Uкэ = 3B, Iк = 0,2мA
f = 1МГц, Rг = 3кОм
7,0
4-10
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3107
Параметры Обозначение Ед. изм. Значение
Напряжение коллектор - база Uкб max В 25-50
Напряжение коллектоp - эмиттеp Uкэr max В 20-45
Напряжение эмиттер - база Uэб max В 5
Постоянный ток коллектора Iк max мА 100
Рассеиваемая мощность коллектора Pк max мВт 300
Температура перехода Tj °C 150
Таблица 2. Классификация КТ3107
Наименование Прототип Uкб max, В Uкэ max, В h21e Кш, дБ
КТ3107А 50 45 70-140 10
КТ3107Б BC307A 50 45 120-220 10
КТ3107В 30 25 70-140 10
КТ3107Г BC308A 30 25 120-220 10
КТ3107Д BC308B 30 25 180-460 10
КТ3107Е 25 20 120-220 4
КТ3107Ж BC309B 25 20 180-460 4
КТ3107И BC307B 50 45 180-460 10
КТ3107К BC308C 30 25 380-800 10
КТ3102Л BC309C 25 20 380-800 4
КТ3107 (июль 2011г., редакция 1.1)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
