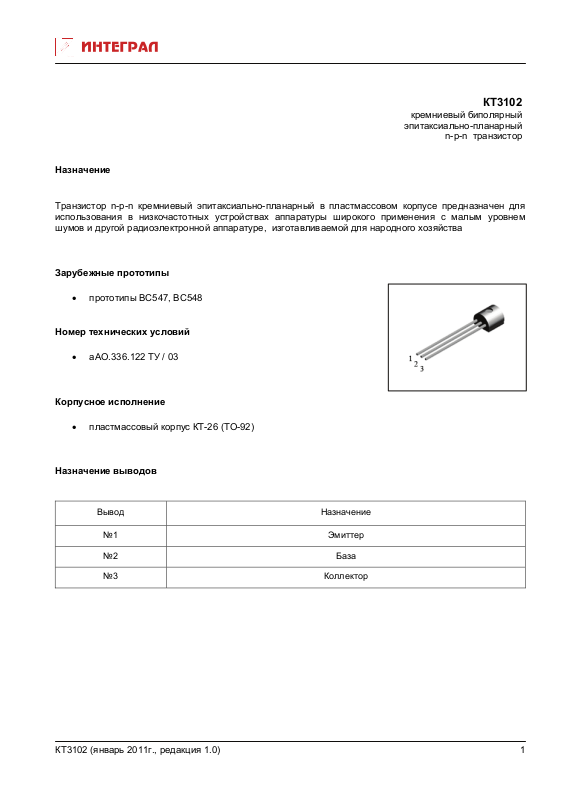

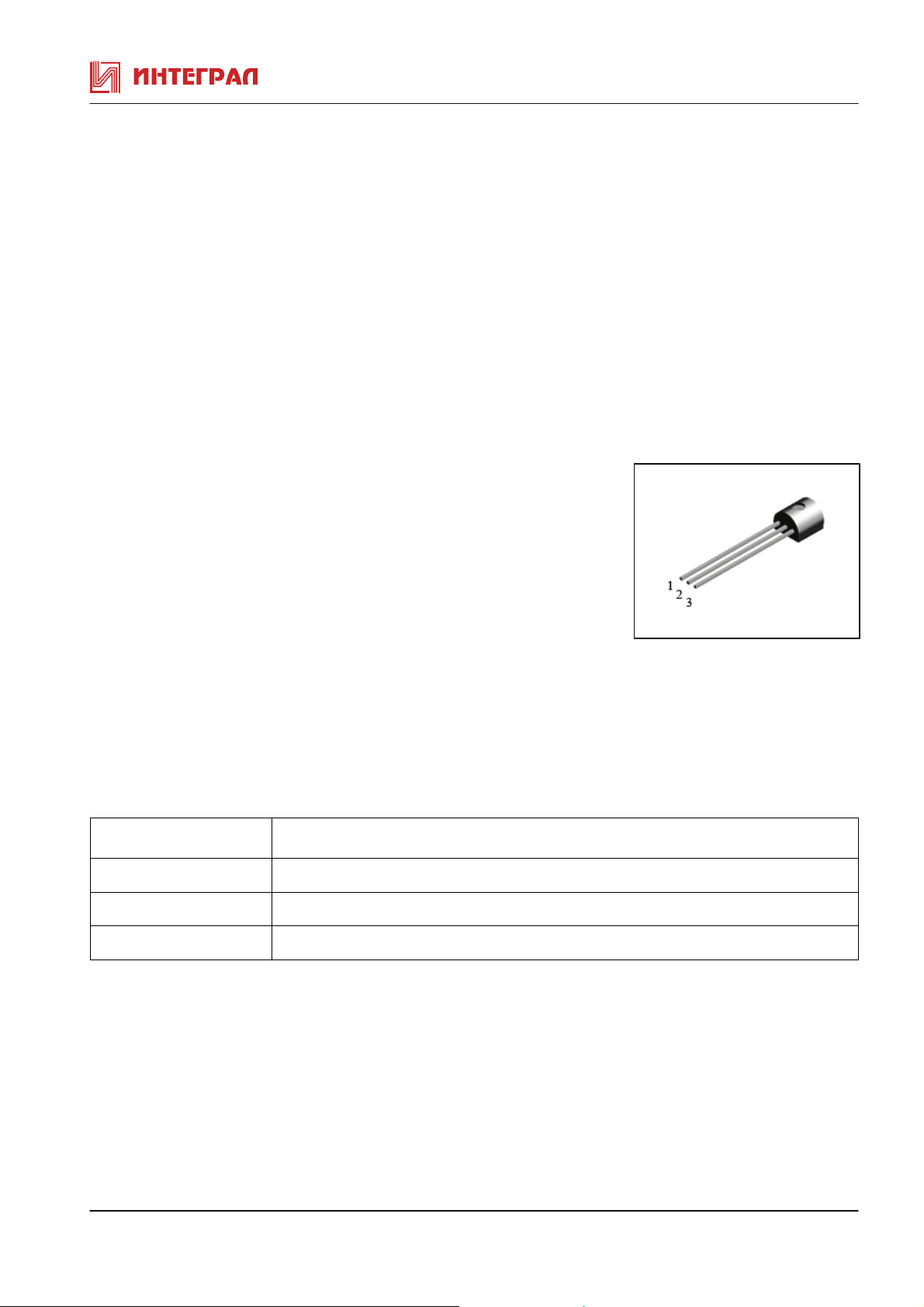

Page 1
КТ3102
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для
использования в низкочастотных устройствах аппаратуры широкого применения с малым уровнем
шумов и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства
Зарубежные прототипы
• прототипы BC547, BC548
Номер технических условий
• аАО.336.122 ТУ / 03
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 База
№3 Коллектор
КТ3102 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ3102
Паpаметpы Обозна-
чение
Обратный ток коллектора Iкбо нА Uкб=Uкб max,Iэ=0 15-50
Обратный ток эмиттеpа Iэбo мкА Uэб=5B 10
Статический коэффициент
передачи тока
Емкость коллекторного перехода Cк пФ Uкб= 5B, f=10MГц 6,0
Модуль коэффициента передачи тока на
высокой частоте
КТ3102АМ,БМ,ВМ,ГМ,ЖМ,ИМ,КМ 2
КТ3102ДМ,ЕМ 3
Коэффициент шума Кш Uкэ= 5В, Iк=0,2мА 4,0
Постоянная времени цепи обратной связи к * пс Uкб= 5B, Iэ=10мА,
h21Е Uкб= 5B, Iэ= 2мA
/h 21Е/ Uкб= 5B, Iэ=10мA
Ед.
измеp
Режимы измеpения Min Max
100 1000
f=50Гц
f=100МГц
100
f= 30МГц
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ3102
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В 20-50
Напpяжение коллектоp-эмиттеp (Rбэ=10кОм) Uкэr max В 20-50
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max мА 200
Импульсный ток коллектора
(tu <40мкс, Q> 500)
Рассеиваемая мощность коллектора Pк max мВт 250
Температура перехода Tj °C 125
Iк, и max мА 250
Таблица 2. Классификация КТ3102
Uкб max, В Uкэr max, В h21e
КТ3102АМ 50 50 100-250 50 50 10
КТ3102БМ 50 50 200-500 50 50 10
КТ3102ВМ 30 30 200-500 15 30 10
КТ3102ГМ 20 20 400-1000 15 20 10
КТ3102ДМ 30 30 200-500 15 30 4
КТ3102ЕМ 20 20 400-1000 15 20 4
КТ3102ЖМ 50 50 100-250 50 50 -
КТ3102ИМ 50 50 200-500 50 50 -
КТ3102КМ 20 30 200-500 15 30 -
Iкбо,
нА
Uкб, В
Кш,
дБ
КТ3102 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ3102 (январь 2011г., редакция 1.0)
