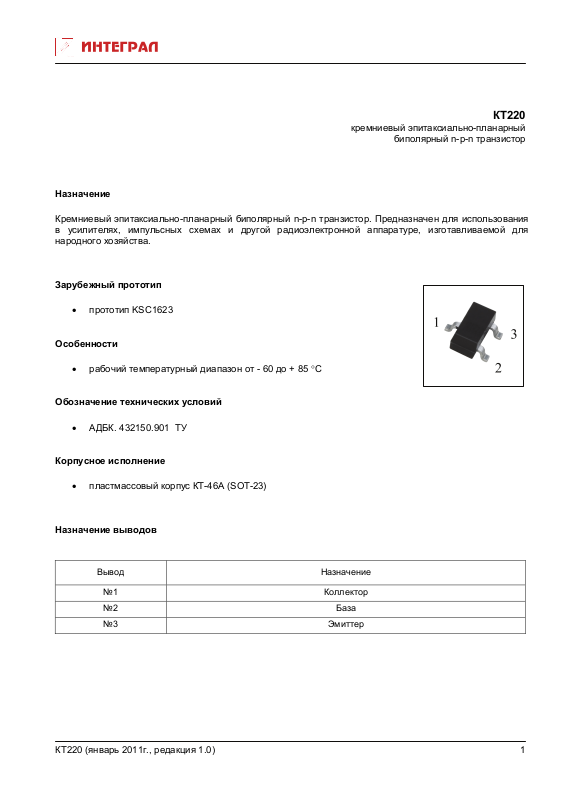

КТ220

кремниевый эпитаксиально-планарный

биполярный n-p-n транзистор

Назначение

Кремниевый эпитаксиально-планарный биполярный n-p-n транзистор. Предназначен для использования
в усилителях, импульсных схемах и другой радиоэлектронной аппаратуре, изготавливаемой для
народного хозяйства.

Зарубежный прототип

• прототип KSC1623

Особенности

• рабочий температурный диапазон от - 60 до + 85 °С

Обозначение технических условий

• АДБК. 432150.901 ТУ

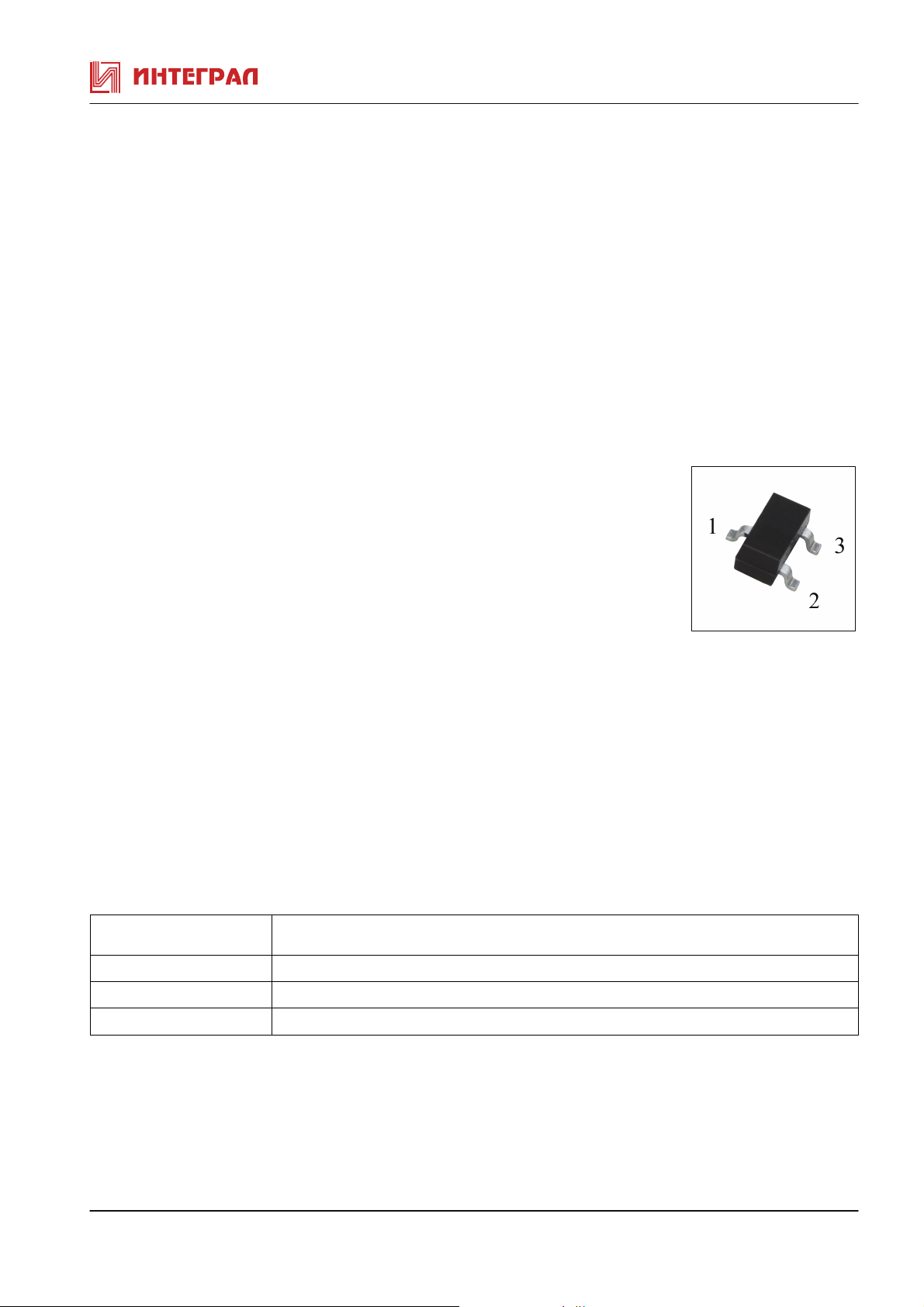

Корпусное исполнение

• пластмассовый корпус КТ-46А (SOT-23)

Назначение выводов

Вывод Назначение

№1 Коллектор

№2 База

№3 Эмиттер

КТ220 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ220 при Т

окр. среды

= 25 °С

Паpаметpы Обозначение Ед.

измеp
Обратный ток эмиттеpа Iэбo мкА Uэб=5B 0,1
Статический коэффициент
передачи тока
КT220A9 90 180
КТ220Б9
КТ220В9
КТ220Г9
Напряжение насыщения
коллектор- эмиттер
Граничное напряжение Uкэогр В
Обратный ток коллектора Iкбо мкА Uкб=60В Iэ=0 0,1
Ёмкость коллекторного перехода Ск пФ Uкб=6В Iэ=0 f=1МГц 3
Постоянное напряжение база - эмиттер Uэб В Iк=1мА Uкэ=6В 0,55 0,69
Напряжение насыщения
база - эмиттер

h21Е Uкэ=6B, Iк=1мA

135

Uкэ(нас) В Iк=100мА,Iб=10мA 0,3

Uбэ(нас) В Iк=100мА,Iб=10мA 1

Режимы измеpения Min Max

270

tu≤ 300мкс Q≥100

200
300

50

400
600

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ220

Параметры Обозначение Ед. изм. Значение
Напряжение коллектор-база Uкб max В 60
Напpяжение коллектоp-эмиттеp Uкэ max В 50
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max мА 100
Рассеиваемая мощность коллектора Pк max Вт 0,2
Температура перехода Tj °C 150

КТ220 (январь 2011г., редакция 1.0)

2

ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь

Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой

учтенный экземпляр технических условий или этикетку на изделие.

ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик

изделий без предварительного уведомления.

Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные

полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является

ближайшим или функциональным аналогом.

Контактная информация предприятия доступна на сайте:

http://www.integral.by

прототипы не подразумевают
