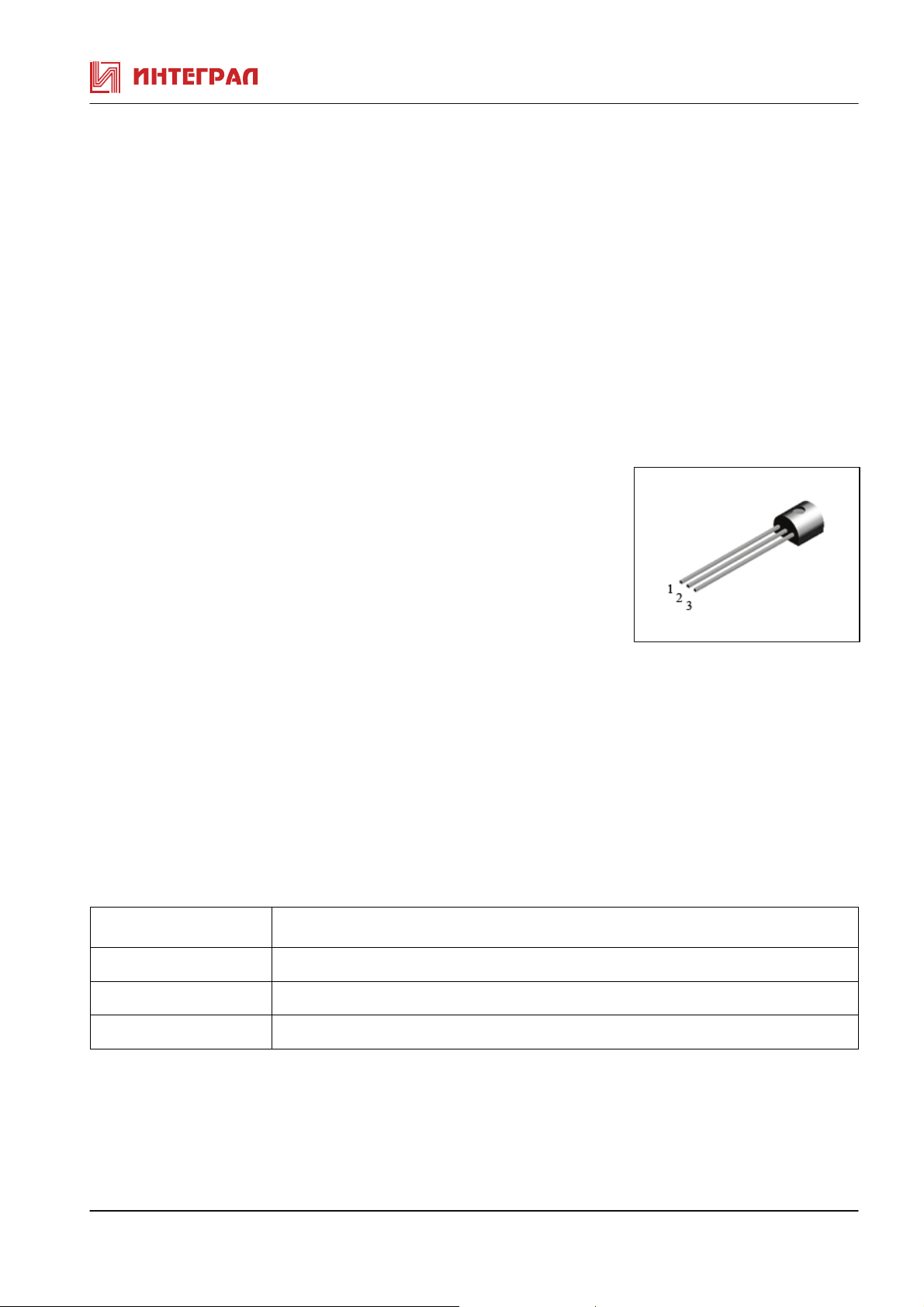

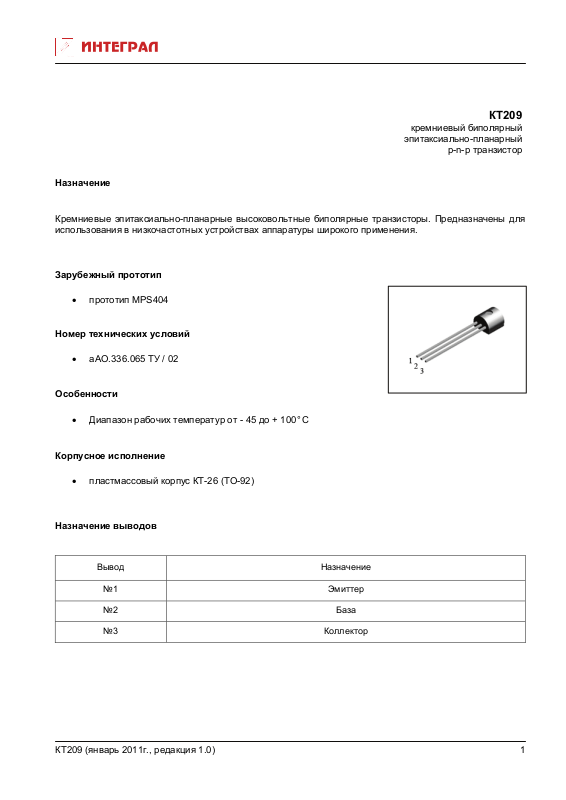

КТ209
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Кремниевые эпитаксиально-планарные высоковольтные биполярные транзисторы. Предназначены для
использования в низкочастотных устройствах аппаратуры широкого применения.
Зарубежный прототип
• прототип MPS404
Номер технических условий
• аАО.336.065 ТУ / 02
Особенности
• Диапазон рабочих температур от - 45 до + 100°C
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 База
№3 Коллектор
КТ209 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ209 при Т
окр. среды
= 25 °С
Паpаметpы Обозна-
чение
Обратный ток коллекторэмиттеp
Обратный ток эмиттеpа Iэбo мкА Uэб=Uэб max -1,0
Статический коэффициент
передачи тока
КТ209Б1 -12 КТ209В1 -30 Напряжение насыщения
коллектор- эмиттер
Напряжение насыщения
база - эмиттер
Модуль коэффициента
передачи тока
Iкэr мкА Uкэ=Uкэ max,
h21Е Uкэ=-1B, Iк=-30мA
Uкэ(нас) В Iк=-300мА,Iб=-30мA -0,4
Uбэ(нас) В Iк=-300мА,Iб=-30мA -1,5
/ h21Е / Uкб=-5B,Iэ=-10мA,
Ед.
измеp
Режимы измеpения Min Max
-1,0
Rбэ=10кОм
-20 -240
Uкэ=-1B,Iк=-0,2мA
2
f=20MГц
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ209
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В -15-60
Напpяжение коллектоp-эмиттеp Uкэ max В -15-60
Напряжение эмиттер-база Uэб max В -5-20
Постоянный ток коллектора Iк max мА -300
Постоянный ток базы Iб max мА -100
Импульсный ток коллектоpа Iк, и max мА -500
Рассеиваемая мощность коллектора Pк max мВт 200
Температура перехода Tj °C 125
Таблица 3. Классификация КТ209
Uкб max, В Uкэ max, В Uэб max, В h21e
КТ209А -15 -15 -10 20-60
КТ209Б -15 -15 -10 40-120
КТ209Б1 -15 -15 -5 >12
КТ209В -15 -15 -10 80-240
КТ209В1 -15 -15 -10 >30
КТ209Г -30 -30 -10 20-60
КТ209Д -30 -30 -10 40-120
КТ209Е -30 -30 -10 80-240
КТ209Ж -45 -45 -20 20-60
КТ209И -45 -45 -20 40-120
КТ209К -45 -45 -20 80-160
КТ209Л -60 -60 -20 20-60
КТ209М -60 -60 -20 40-120
КТ209 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ209 (январь 2011г., редакция 1.0)
